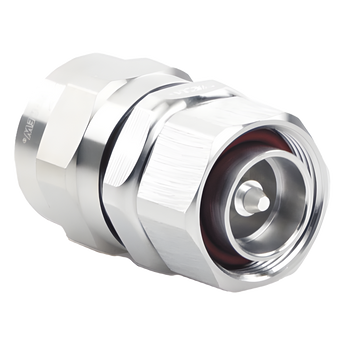

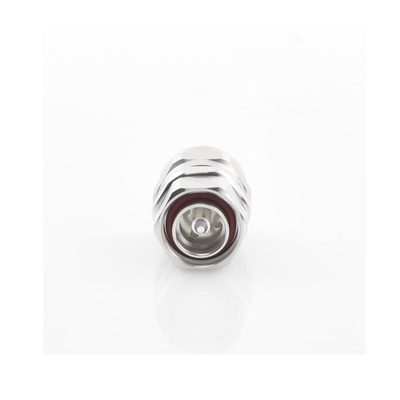

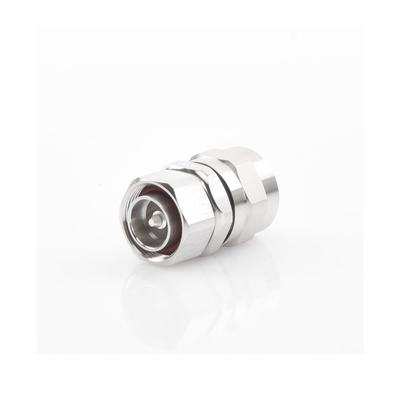

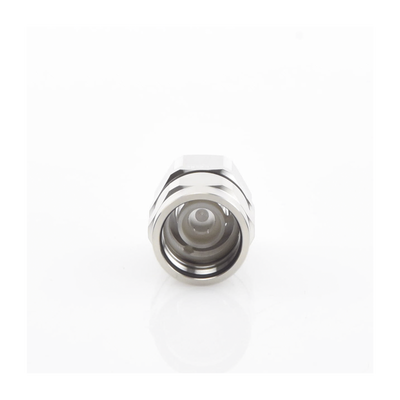

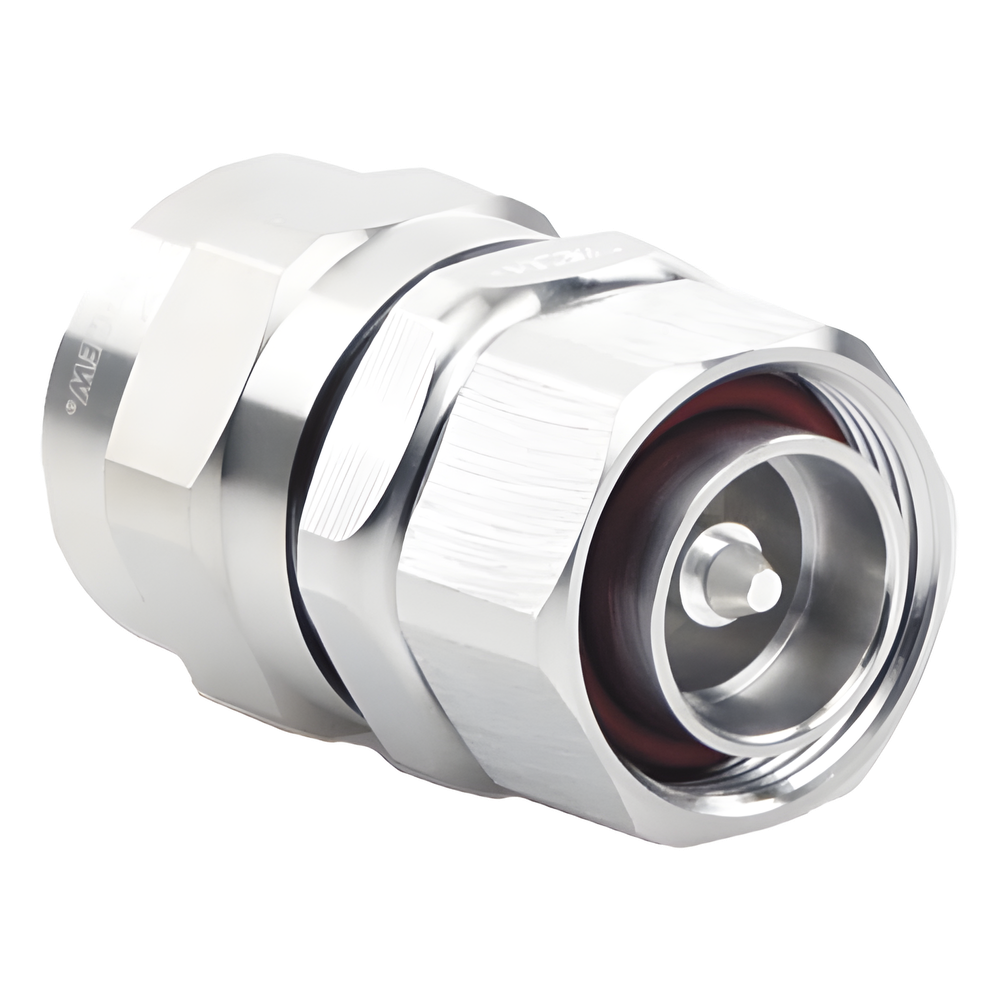

Andrew/Commscope 78-EZDM Conector RF DIN 7-16 Macho para Cable 7/8", 50 Ω, IP68

$ 735.99
Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
  • MPN78-EZDM
Envío gratis a todo México
Envíos y devoluciones

Envío gratis a todo México en este producto, sin mínimo de compra.

Garantía: 3 años contra defectos de fabricación.

Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.

Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política

Descripción del producto

Permite conectar cables de 7/8" en sistemas de transmisión de alta potencia sin perder señal por corrosión o humedad: se trata de un conector RF DIN 7-16 macho, sellado con protección IP68 y diseñado para soportar hasta 40 kW de potencia pico. Está pensado para infraestructura de telecomunicaciones y estaciones base celulares, donde la conexión debe resistir condiciones exteriores durante años. Funciona con cables AVA5-50 y AL5-50, comunes en este tipo de instalaciones.

Características principales

  • Impedancia: 50 Ω
  • Rango de frecuencia: 0 – 5000 MHz
  • Potencia pico: 40.00 kW
  • Pérdida de inserción: 0.05 dB
  • Resistencia de contacto exterior: 1.50 mΩ
  • Resistencia de contacto interior: 0.40 mΩ
  • Durabilidad de la interfaz de acoplamiento: 500 ciclos
  • Compatibilidad de cable: Cables de 7/8" (AVA5-50 y AL5-50)
  • Protección ambiental: IP68

En instalaciones de radiofrecuencia expuestas a la intemperie, una mala conexión puede significar pérdida de señal o fallas costosas de mantenimiento. Este conector resuelve ese problema con un contacto central de oro cautivo que reduce pérdidas por intermodulación, y un aislante de teflón que mantiene su estabilidad incluso bajo alta potencia RF. Su aro auto-expandible facilita el ensamble en campo sin herramientas especiales, lo que agiliza el trabajo del instalador. Al soportar hasta 40 kW de potencia pico y frecuencias de hasta 5000 MHz, es apto para los exigentes sistemas de transmisión de estaciones base celulares.

Especificaciones técnicas

Especificaciones Eléctricas

  • Impedancia: 50 ohm
  • Voltaje RF: 1415.00 V
  • Resistencia Contacto Exterior: 1.50 mOhm
  • Resistencia Contacto Interior: 0.40 mOhm
  • Resistencia Aislamiento: 5000 MOhm
  • Pérdida Inserción: 0.05 dB

Especificaciones Ambientales

  • Temperatura Operación: -40 °C a +85 °C
  • Temperatura Almacenamiento: -55 °C a +85 °C
  • Profundidad Inmersión: 1 m
  • Prueba Inmersión: IEC 60529:2001, IP68
  • Prueba Chorro Agua: IEC 60529:2001, IP66
  • Resistencia Humedad: MIL-STD-202F, Método 106F
  • Choque Mecánico: MIL-STD-202F, Método 213B
  • Vibración: IEC 60068-2-6
  • Corrosión: MIL-STD-1344A, Método 1001.1

Dimensiones

  • Tamaño Nominal: 7/8'
  • Diámetro: 37.21 mm | 1.47'
  • Longitud: 53.30 mm | 2.10'
  • Peso: 169.87 g | 0.37 lb

Preguntas frecuentes

¿Con qué cables es compatible este conector?
Es compatible con cables AVA5-50 y AL5-50, ambos de 7/8" de diámetro, de uso común en infraestructura celular.

¿Qué tan resistente es a la intemperie?
Cuenta con protección IP68, lo que lo hace apto para instalaciones expuestas a condiciones exteriores en estaciones base.

¿Qué potencia máxima soporta este conector?
Soporta hasta 40.00 kW de potencia pico, dentro de un rango de frecuencia de 0 a 5000 MHz.

¿Necesito herramientas especiales para instalarlo?
No, su aro auto-expandible permite un ensamble rápido en campo sin herramientas especiales.
