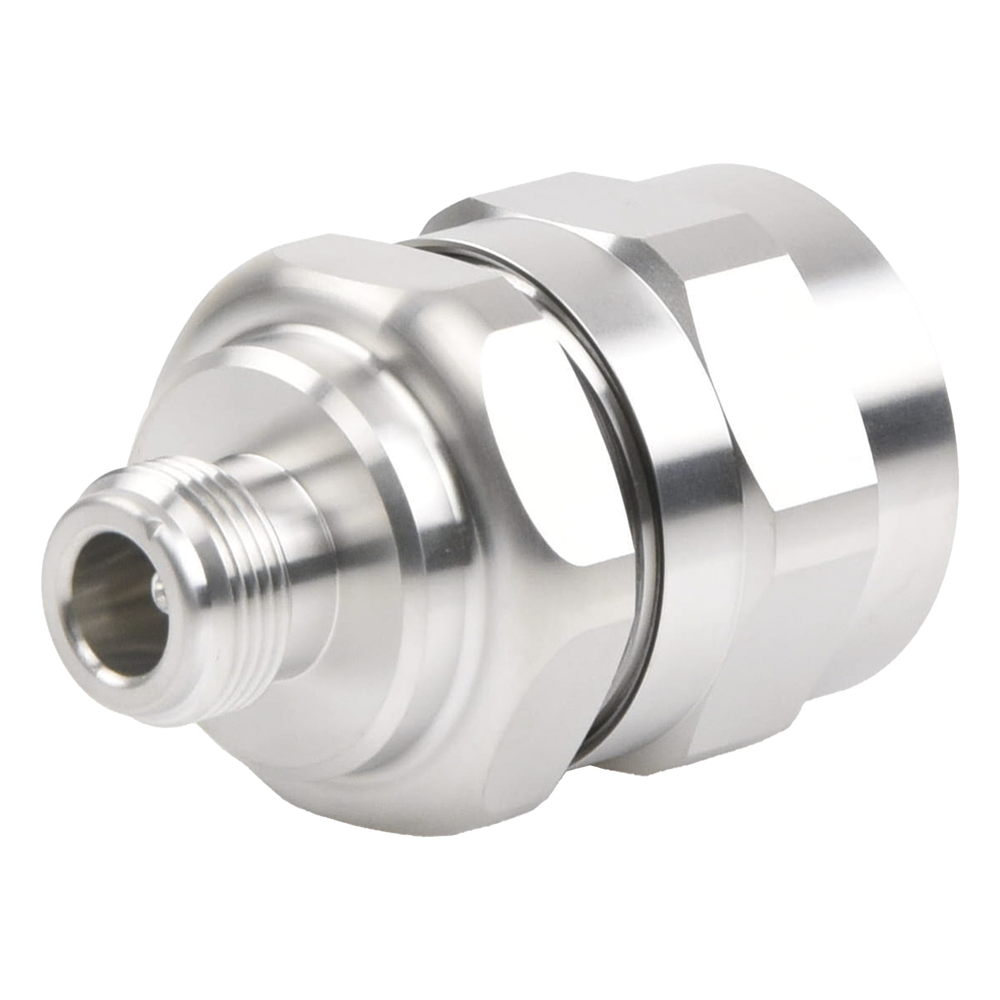

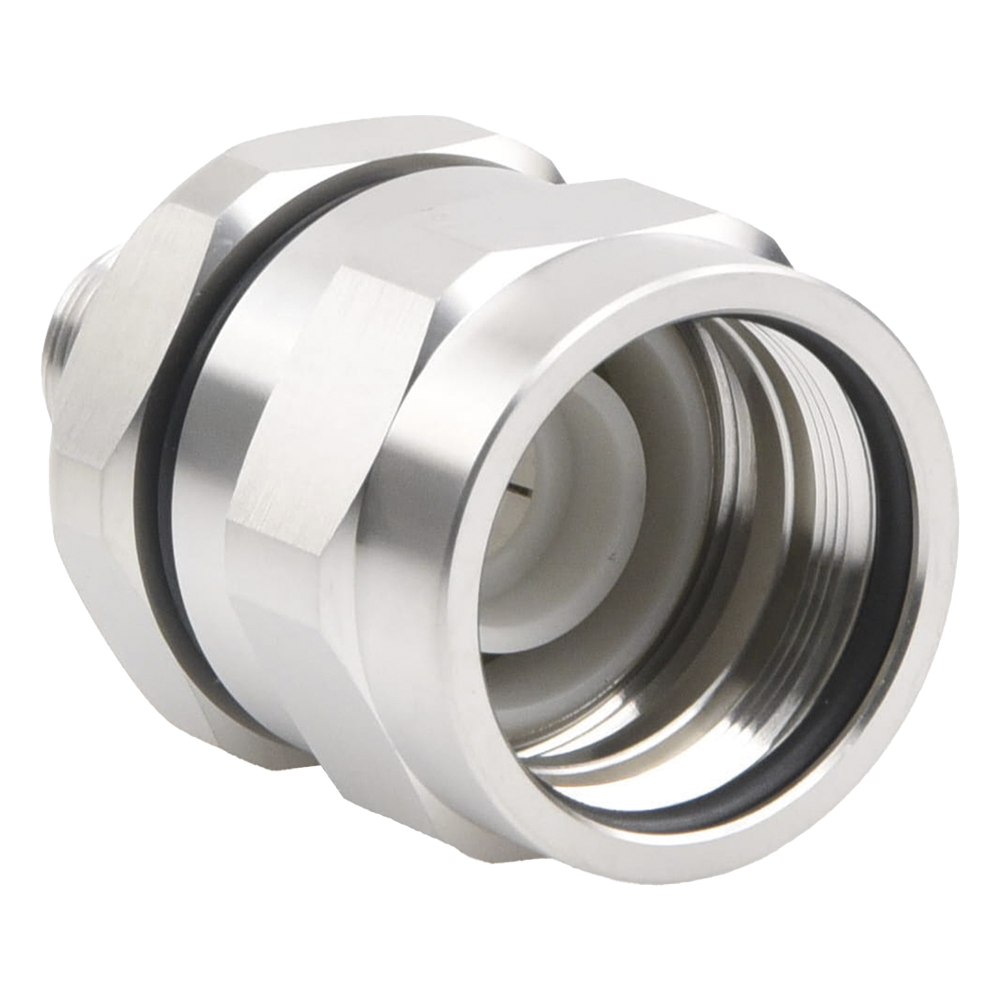

Andrew/Commscope 78-EZNF Conector N Hembra EzFit® para Cable Coaxial, 0-5000 MHz, 50 Ohm

$ 719.99
Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
  • MPN78-EZNF
Envío gratis a todo México
Envíos y devoluciones

Envío gratis a todo México en este producto, sin mínimo de compra.

Garantía: 3 años contra defectos de fabricación.

Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.

Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política

Descripción del producto

Este conector N hembra de Andrew sirve para unir cables coaxiales de alta potencia en sistemas de radiocomunicación y telecomunicaciones. Su diseño EzFit® facilita la instalación en campo sin herramientas especializadas. Es compatible con los cables FXL-780, AVA5-50, LP550 y AVA5-50FX.

Características principales

  • Tipo de conector: N hembra
  • Estilo del cuerpo: Recto
  • Impedancia: 50 ohm
  • Banda de frecuencia: 0 – 5000 MHz
  • IMD de 3er orden: -116 dBm @ 1800 MHz (dos portadoras)
  • Voltaje RF máximo: 707 V
  • Resistencia de aislamiento: 5000 MOhm mínimo
  • Cables compatibles: FXL-780, AVA5-50, LP550 y AVA5-50FX
  • Recursos incluidos: Manual de usuario

Instalar un conector en campo puede ser complicado si requiere herramientas especiales, pero el diseño EzFit® de este modelo simplifica ese proceso. Su amplia banda de frecuencia, desde 0 hasta 5000 MHz, lo hace apto para sistemas 4G, 5G y radioenlaces que trabajan en distintas frecuencias. La baja distorsión IMD de -116 dBm resulta clave en sistemas con múltiples portadoras, donde la pureza de la señal es fundamental. Además, su resistencia de aislamiento de 5000 MOhm y capacidad de soportar hasta 707 V RF le dan la confiabilidad eléctrica que exigen las infraestructuras críticas de comunicación.

Especificaciones técnicas

General

  • Marca: EZfit®
  • Nota de Pedido: Producto estándar de CommScope [Global]

Eléctrico

  • Impedancia del Conector: 50 ohm
  • Banda de Frecuencia Operativa: 0 – 5000 MHz
  • Impedancia del Cable: 50 ohm
  • Método de Prueba de IMD de 3er Orden: Dos portadoras de +43 dBm
  • Voltaje de Operación RF, máximo: 707.00 V
  • Voltaje de Prueba: 2000 V
  • Resistencia del Contacto Exterior, máximo: 0.30 mOhm
  • Resistencia del Contacto Interior, máximo: 2.00 mOhm
  • Resistencia de Aislamiento, mínimo: 5000 MOhm
  • Potencia de Pico, máximo: 10.00 kW
  • Pérdida de Inserción, típica: 0.05 dB

Mecánico

  • Método de Fijación del Contacto Exterior: Abrazadera
  • Método de Fijación del Contacto Interior: Cautivo
  • Recubrimiento del Contacto Exterior: Trimetal
  • Recubrimiento del Contacto Interior: Plata
  • Durabilidad de Unión: 25 ciclos
  • Durabilidad de la Interfaz: 500 ciclos
  • Método de Durabilidad de la Interfaz: IEC 61169-16:9.5
  • Fuerza de Retención del Conector: 1334 N (300 lbf)
  • Torque de Retención del Conector: 8.13 Nm (72.00 in lb)
  • Fuerza de Inserción: 66.72 N (15.00 lbf)
  • Método de Fuerza de Inserción: MIL-C-39012C-3.12, 4.6.9
  • Presurizable: No

Dimensiones

  • Tamaño Nominal: 7/8 in
  • Diámetro: 37.21 mm (1.47 in)
  • Longitud: 51.20 mm (2.02 in)
  • Peso: 136.00 g (0.30 lb)

Ambiental

  • Temperatura Operativa: -40 °C a +85 °C (-40 °F a +185 °F)
  • Temperatura de Almacenamiento: -55 °C a +85 °C (-67 °F a +185 °F)
  • Profundidad de Inmersión: 1 m
  • Método de Prueba de Inmersión: IEC 60529:2001, IP68
  • Método de Prueba de Chorro de Agua: IEC 60529:2001, IP66
  • Método de Prueba de Resistencia a la Humedad: MIL-STD-202F, Método 106F
  • Método de Prueba de Choque Mecánico: MIL-STD-202F, Método 213B, Condición de Prueba C
  • Método de Prueba de Choque Térmico: MIL-STD-202F, Método 107G, Condición de Prueba A-1
  • Método de Prueba de Vibración: IEC 60068-2-6
  • Método de Prueba de Corrosión: MIL-STD-1344A, Método 1001.1, Condición de Prueba A

Certificaciones

  • RoHS 2011/65/EU: Conforme por excepción
  • China RoHS SJ/T 11364-2006: Sobre el Valor Máximo de Concentración (MCV)
  • ISO 9001: 2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad

Preguntas frecuentes

¿Con qué cables es compatible el conector 78-EZNF?
Es compatible con los cables coaxiales FXL-780, AVA5-50, LP550 y AVA5-50FX.

¿Qué rango de frecuencia soporta este conector?
Opera en una banda continua de 0 a 5000 MHz, lo que lo hace apto para aplicaciones de 4G, 5G y radioenlaces.

¿Necesito herramientas especiales para instalarlo?
No. Su diseño EzFit® está pensado para una instalación simplificada en campo sin herramientas especializadas.

¿Qué tan confiable es eléctricamente este conector?
Cuenta con una resistencia de aislamiento mínima de 5000 MOhm y soporta un voltaje RF máximo de 707 V, además de una distorsión IMD de tercer orden de -116 dBm, lo que garantiza buen desempeño en sistemas exigentes.
