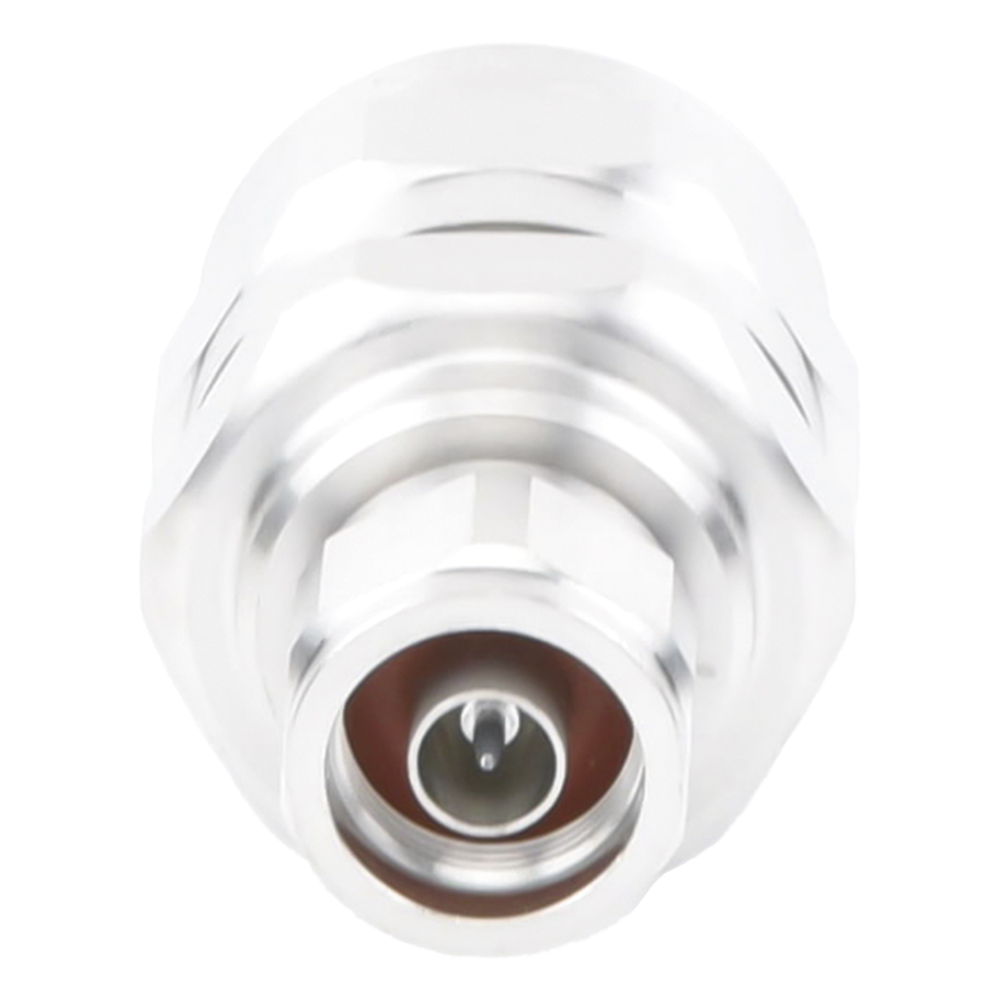

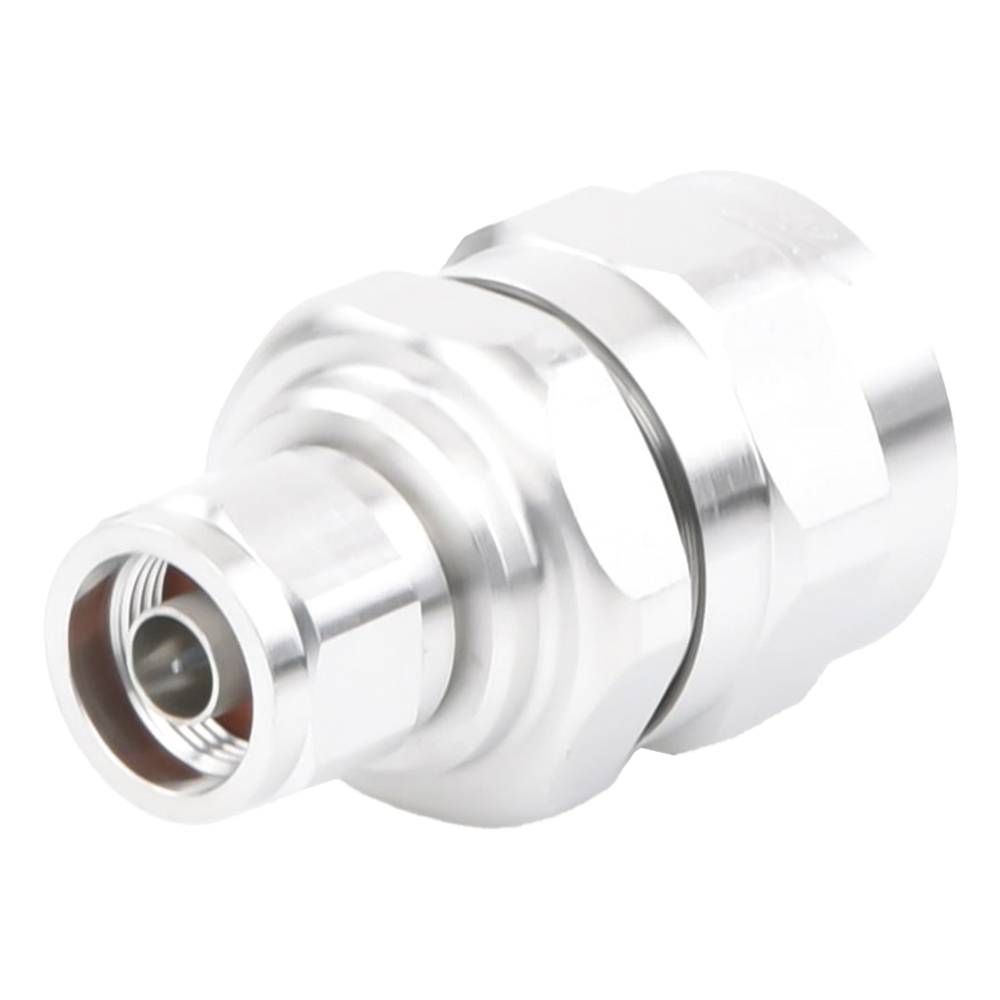

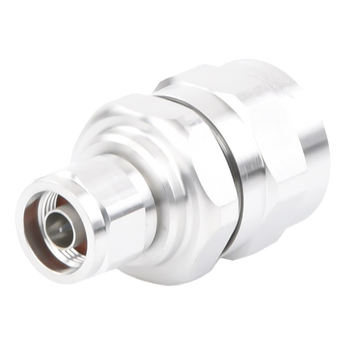

Andrew/Commscope 78-EZNM Conector RF N Macho, Banda hasta 5000 MHz, Montaje Recto EZfit®

$ 625.99
Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
  • MPN78-EZNM
Envío gratis a todo México
Envíos y devoluciones

Envío gratis a todo México en este producto, sin mínimo de compra.

Garantía: 3 años contra defectos de fabricación.

Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.

Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política

Descripción del producto

El conector RF Andrew/Commscope 78-EZNM es un conector tipo N macho con tecnología EZfit® para aplicaciones de telecomunicaciones profesionales. Sirve para unir cables coaxiales en redes de radiofrecuencia, asegurando una conexión estable y de buen desempeño en instalaciones indoor y outdoor. Está pensado para infraestructuras donde la calidad de la señal es fundamental, como redes celulares y sistemas de distribución de RF.

Características principales

  • Banda de frecuencia operativa: Hasta 5000 MHz
  • Impedancia: 50 Ω
  • IMD de tercer orden: -116 dBm a 1800 MHz
  • Recubrimiento: Plata y trimetal
  • Rango de temperatura operativa: -40 °C a +85 °C
  • Ángulo de montaje: Recto
  • Compatibilidad con cables: FXL-780, AVA5-50, LP550 y AVA5-50FX
  • Manual de usuario: Incluido

Si trabajas instalando o dando mantenimiento a sistemas de radiofrecuencia, este conector facilita tu trabajo gracias a la tecnología EZfit®, que permite montarlo sin necesidad de herramientas especializadas. Su recubrimiento de plata y trimetal le da resistencia a la corrosión, algo clave si la instalación queda expuesta a la intemperie. El rango de temperatura de -40 °C a +85 °C significa que sigue funcionando bien tanto en climas muy fríos como en ambientes calurosos. Además, es compatible con los cables FXL-780, AVA5-50, LP550 y AVA5-50FX, lo que te da flexibilidad si ya tienes alguno de estos instalado.

Especificaciones técnicas

Generales

  • Marca: EZfit®
  • Código del Sistema Armonizado [HS]: 854420 (Cable coaxial y otros conductores eléctricos coaxiales)
  • Nota de Pedido: Producto estándar CommScope® (Global)

Eléctricas

  • Impedancia del Conector: 50 ohms
  • Banda de Frecuencia de Operación: 0 – 5000 MHz
  • Impedancia del Cable: 50 ohms
  • Método de Prueba IMD de Tercer Orden: Dos portadoras de +43 dBm
  • Voltaje de Operación RF, Máximo [V RMS]: 707.00 V
  • Voltaje de Prueba: 2000 V
  • Resistencia de Contacto Externo, Máximo: 0.30 mOhm
  • Resistencia de Contacto Interno, Máximo: 2.00 mOhm
  • Resistencia de Aislamiento, Mínimo: 5000 MOhm
  • Potencia Máxima de Pico: 10.00 kW
  • Pérdida de Inserción, Típica: 0.05 dB

Mecánicas

  • Método de Fijación del Contacto Externo: Abrazadera
  • Método de Fijación del Contacto Interno: Cautivo
  • Recubrimiento del Contacto Externo: Trimetal
  • Recubrimiento del Contacto Interno: Plata
  • Durabilidad del Acoplamiento: 500 ciclos (Método IEC 61169¬16:9.5)
  • Fuerza de Retención del Conector: 1334 N | 300 lbf
  • Torque de Retención del Conector: 8.13 N¬m | 72.00 in lb
  • Fuerza de Inserción: 66.72 N | 15.00 lbf (Método MIL¬C¬39012C¬3.12, 4.6.9)
  • Presurizable: No
  • Torque de Prueba de la Tuerca de Acoplamiento: 4.52 N¬m | 40.00 in lb
  • Fuerza de Retención de la Tuerca de Acoplamiento: 444.82 N | 100.00 lbf (Método MIL¬C-39012C¬3.25, 4.6.22)

Dimensiones

  • Tamaño Nominal: 7/8 in
  • Diámetro: 37.21 mm | 1.47 in
  • Longitud: 58.00 mm | 2.28 in
  • Peso: 137.08 g | 0.30 lb

Ambientales

  • Temperatura de Operación: -40 °C a +85 °C [¬40 °F a +185 °F]
  • Temperatura de Almacenamiento: ¬55 °C a +85 °C [¬67 °F a +185 °F]
  • Profundidad de Inmersión: 1 m (Prueba de Inmersión IEC 60529:2001, IP68)
  • Prueba de Chorro de Agua: Mated (Método IEC 60529:2001, IP66)
  • Resistencia a la Humedad: Método MIL¬STD-202F, Método 106F
  • Prueba de Choque Mecánico: Método MIL¬STD¬202F, Método 213B, Condición de Prueba C
  • Prueba de Vibración: Método IEC 60068¬2¬6
  • Prueba de Corrosión: Método MIL¬STD-1344A, Método 1001.1, Condición de Prueba A

Rendimiento de Retorno de Pérdida/VSWR

  • 50–1000 MHz: VSWR 1.02, Return Loss 40.00 dB
  • 1000–1900 MHz: VSWR 1.03, Return Loss 38.00 dB
  • 1900–2200 MHz: VSWR 1.04, Return Loss 35.00 dB
  • 2200–2700 MHz: VSWR 1.05, Return Loss 32.00 dB
  • 2700–3600 MHz: VSWR 1.07, Return Loss 30.00 dB
  • 3600–5000 MHz: VSWR 1.11, Return Loss 26.00 dB

Cumplimiento Normativo/Certificaciones

  • RoHS 2011/65/EU: Cumple por Excepción
  • China RoHS SJ/T 11364¬2006: Por Encima del Valor de Concentración Máximo [MCV]
  • ISO 9001: 2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad.

Preguntas frecuentes

¿Con qué cables es compatible el conector 78-EZNM?
Es compatible con los cables FXL-780, AVA5-50, LP550 y AVA5-50FX.

¿Necesito herramientas especiales para instalarlo?
No. Incorpora la tecnología EZfit®, diseñada para una instalación rápida sin herramientas especializadas.

¿Resiste ambientes exteriores o con temperaturas extremas?
Sí, opera de forma estable en un rango de -40 °C a +85 °C, por lo que funciona tanto en instalaciones indoor como outdoor.

¿Qué tipo de conector es y cómo se monta?
Es un conector RF tipo N macho con ángulo de montaje recto, con impedancia de 50 Ω.
