Andrew / Commscope

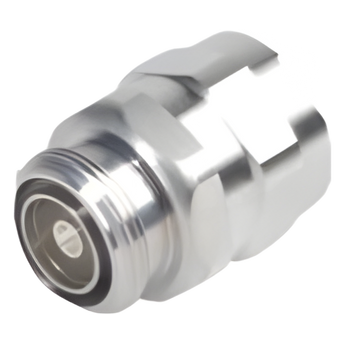

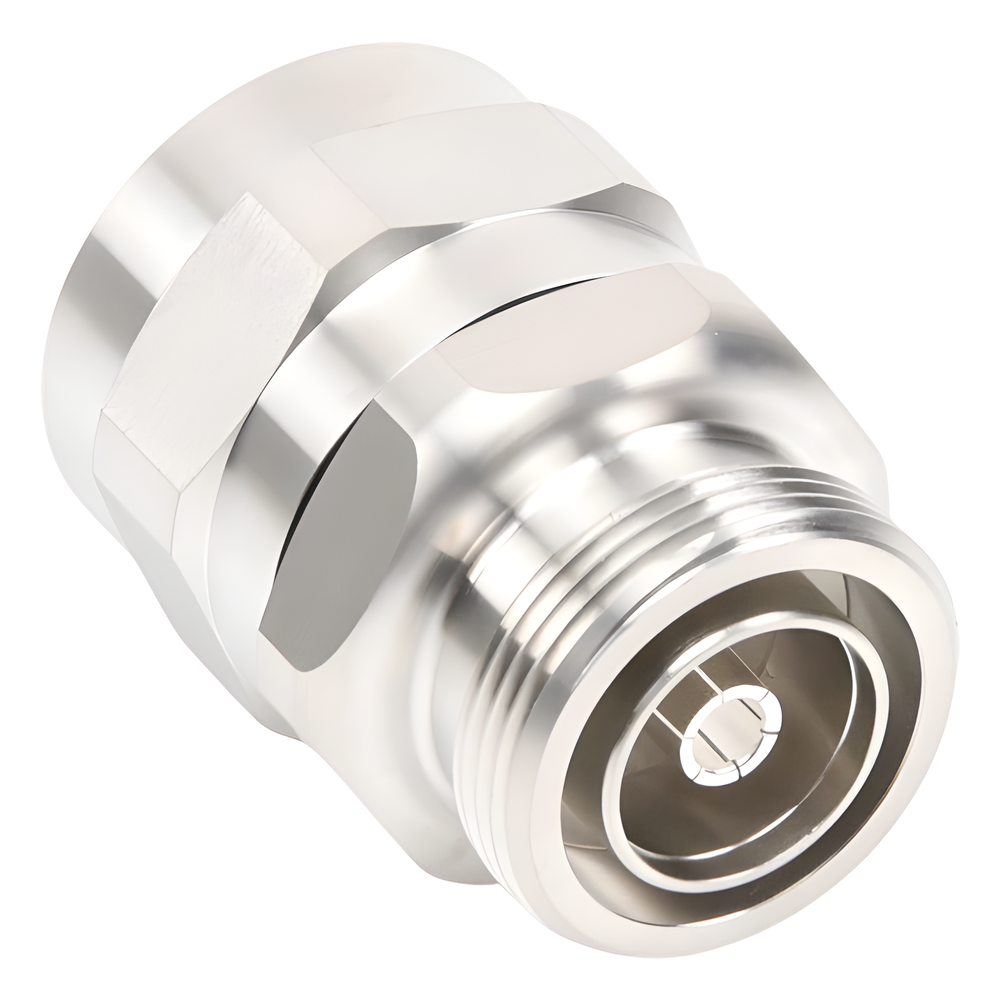

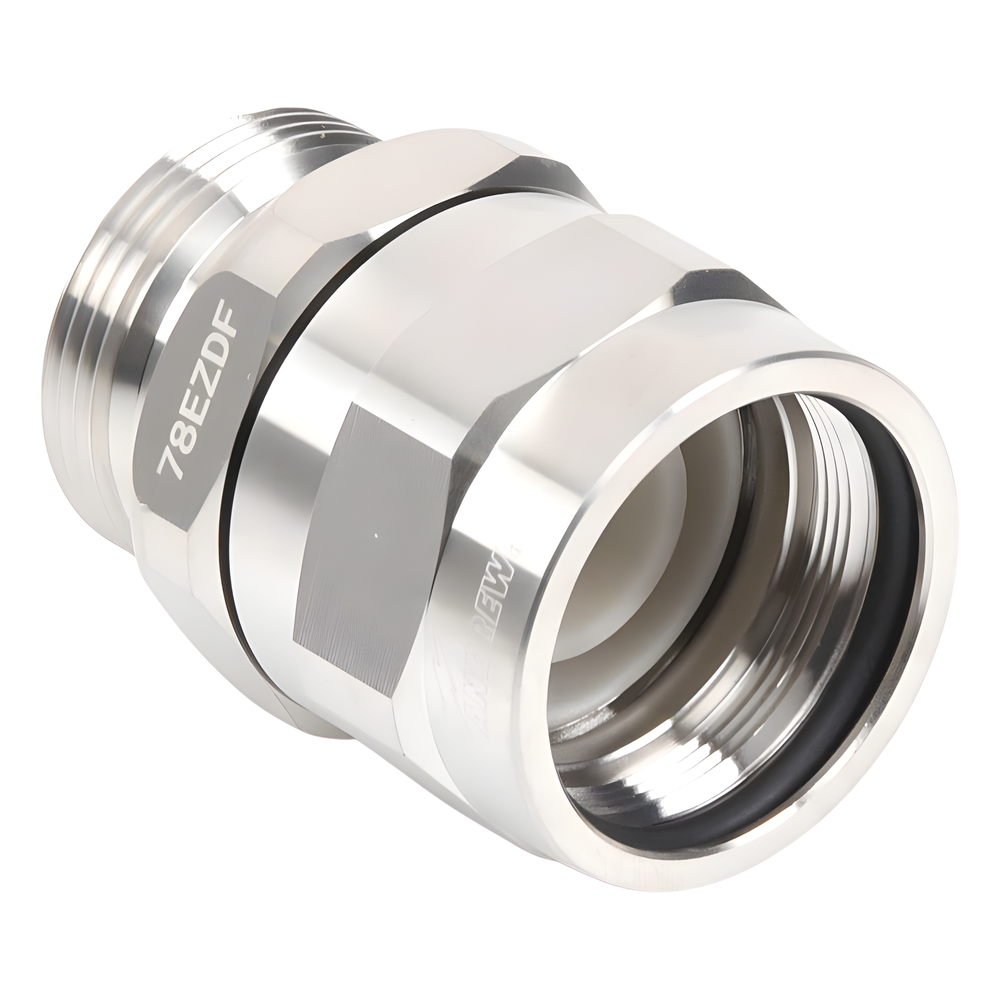

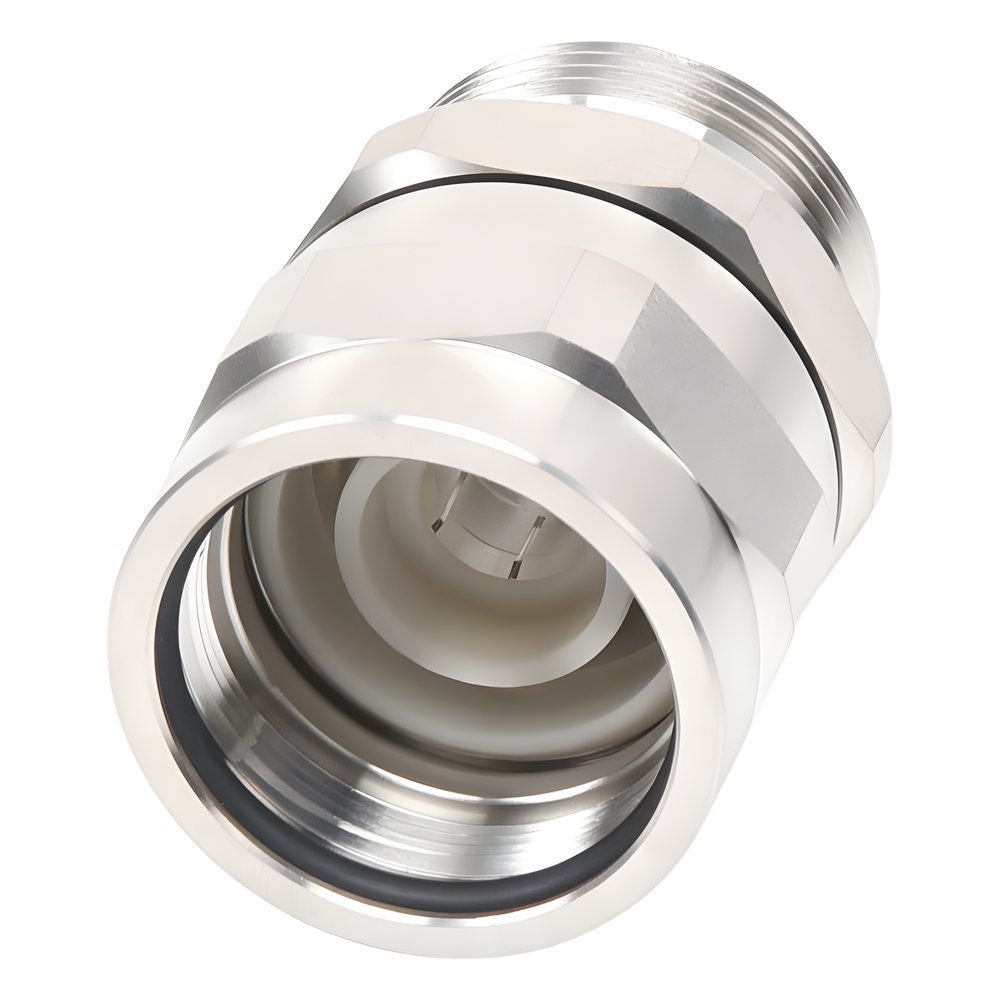

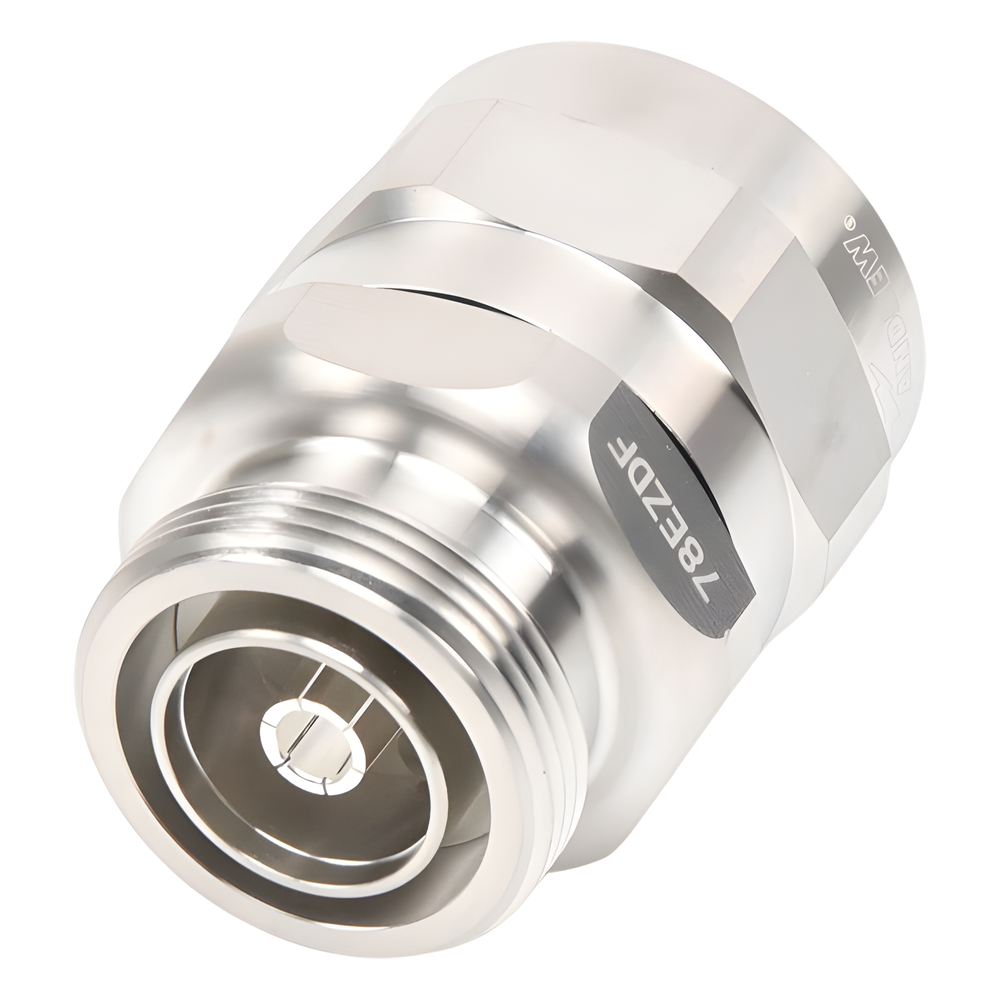

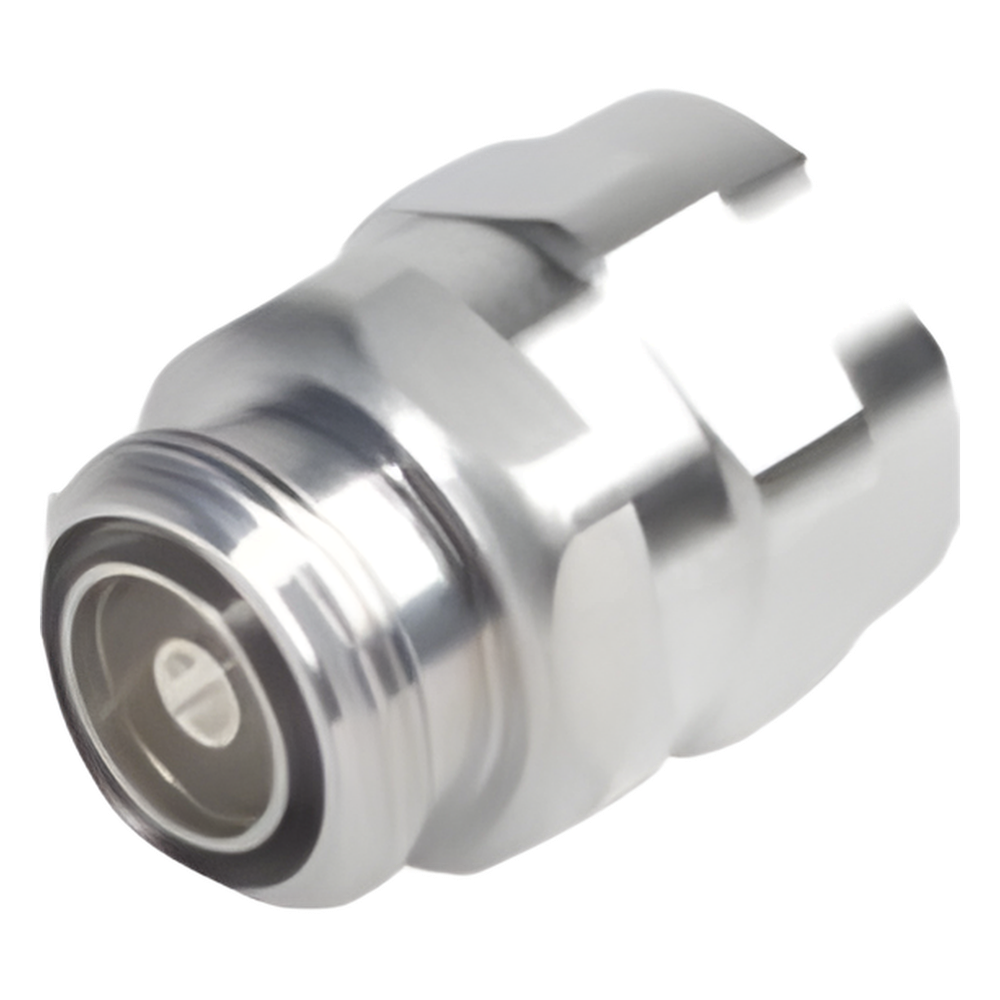

Andrew/Commscope 78-EZDF Conector DIN 7-16 Hembra Auto-Expandible para Cable FXL-780 y AVA5-50FX

$ 624.99
Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
  • MPN78-EZDF
Envío gratis a todo México
Envíos y devoluciones

Envío gratis a todo México en este producto, sin mínimo de compra.

Garantía: 3 años contra defectos de fabricación.

Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.

Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política

Descripción del producto

El conector DIN 7-16 hembra Andrew/Commscope 78-EZDF es una pieza de conexión para cables coaxiales de radiofrecuencia. Sirve para unir cables FXL-780 o AVA5-50FX en sistemas de telecomunicaciones y radiodifusión, permitiendo que la señal pase de un tramo de cable a otro sin pérdidas significativas.

Características principales

  • Tipo de conector: DIN 7-16 hembra
  • Modo de ensamble: Auto-expandible
  • Impedancia: 50 Ω
  • Frecuencia de operación: 0 – 5000 MHz
  • Potencia de pico: Máx. 40.00 kW
  • Pérdida de inserción: Típica 0.05 dB
  • Tensión de prueba DC: 4000 V
  • Material del cuerpo y contacto central: Cuerpo plateado, contacto central de oro
  • Aislante dieléctrico: Teflón

Instalar este conector en campo es sencillo porque su ensamble es auto-expandible, sin necesidad de herramientas especializadas complejas. El cuerpo plateado resiste la corrosión y el contacto central de oro asegura que la señal se transmita con mínima pérdida, algo clave en sistemas de radiofrecuencia donde cada decibel cuenta. Al soportar hasta 40 kW de potencia de pico y trabajar en un rango amplio de frecuencia (0 a 5000 MHz), es apto para instalaciones exigentes de telecomunicaciones y broadcast. El aislante de teflón le da estabilidad térmica, por lo que mantiene su desempeño eléctrico de forma constante.

Especificaciones técnicas

Especificaciones Eléctricas

  • Impedancia: 50 ohm
  • Impedancia del cable: 50 ohm
  • Resistencia contacto externo: máx. 1.50 mΩ
  • Resistencia contacto interno: máx. 0.40 mΩ
  • Resistencia de aislamiento: mín. 5000 MΩ

Especificaciones Mecánicas

  • Estilo del cuerpo: Recto
  • Método de fijación contacto externo: Abrazadera
  • Método de fijación contacto interno: Cautivo
  • Revestimiento contacto externo: Trimetal
  • Revestimiento contacto interno: Plata
  • Durabilidad de fijación: 25 ciclos
  • Durabilidad de interfaz: 50 ciclos
  • Fuerza de retención: 1334 N | 300 lbf
  • Par de retención: 8.13 N·m | 72.00 in lb
  • Fuerza de inserción: 200.17 N | 45.00 lbf

Especificaciones Ambientales

  • Temperatura de operación: -40 °C a +85 °C (-40 °F a +185 °F)
  • Temperatura de almacenamiento: -55 °C a +85 °C (-67 °F a +185 °F)
  • Profundidad de inmersión: 1 m
  • Prueba de inmersión: Mated (IEC 60529:2001, IP68)
  • Prueba de chorros de agua: Mated (IEC 60529:2001, IP66)
  • Prueba de resistencia a la humedad: IEC 60529, IP68
  • Prueba de choque mecánico: IEC 60068-2-27
  • Prueba de vibración: IEC 60068-2-6
  • Prueba de corrosión: IEC 60068-2-11, Condición Ka

Dimensiones

  • Tamaño nominal: 7/8 in
  • Diámetro: 37.10 mm | 1.46 in
  • Longitud: 47.90 mm | 1.89 in
  • Peso: 136.60 g | 0.30 lb

Condiciones Estándar

  • Atenuación, temperatura ambiente: 20 °C | 68 °F
  • Potencia promedio, temperatura ambiente: 40 °C | 104 °F

Return Loss/VSWR

  • 50–1000 MHz: VSWR 1.02 | Pérdida de retorno 40.00 dB
  • 1000–1900 MHz: VSWR 1.03 | Pérdida de retorno 38.00 dB
  • 1900–2200 MHz: VSWR 1.04 | Pérdida de retorno 34.00 dB
  • 2200–2700 MHz: VSWR 1.06 | Pérdida de retorno 31.00 dB
  • 2700–3600 MHz: VSWR 1.07 | Pérdida de retorno 30.00 dB
  • 3600–5000 MHz: VSWR 1.09 | Pérdida de retorno 27.00 dB

Conformidad Regulatoria

  • RoHS: 2011/65/EU Conforme por Exención
  • China RoHS: SJ/T 11364-2006 Por encima del valor máximo de concentración (MCV)
  • ISO 9001: 2008: Diseñado, manufacturado y/o distribuido bajo este sistema de gestión de calidad

Preguntas frecuentes

¿Con qué cables es compatible el conector 78-EZDF?
Es compatible con los cables coaxiales FXL-780 y AVA5-50FX, ambos con impedancia de 50 Ω.

¿Qué tan difícil es instalar este conector?
Su modo de ensamble es auto-expandible, diseñado para simplificar la instalación en campo sin requerir herramientas especializadas complejas.

¿Qué potencia y frecuencia soporta este conector?
Soporta una potencia de pico máxima de 40.00 kW y opera en un rango de frecuencia de 0 a 5000 MHz, con una pérdida de inserción típica de solo 0.05 dB.

¿De qué material está hecho el conector?
Tiene cuerpo plateado resistente a la corrosión, contacto central de oro para buena conductividad y aislante dieléctrico de teflón para estabilidad térmica.
