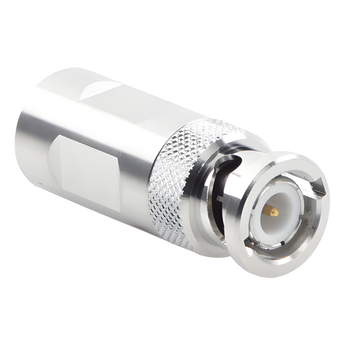

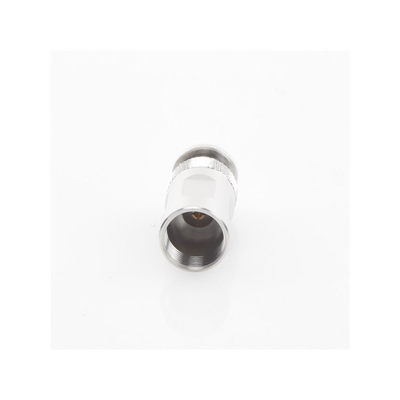

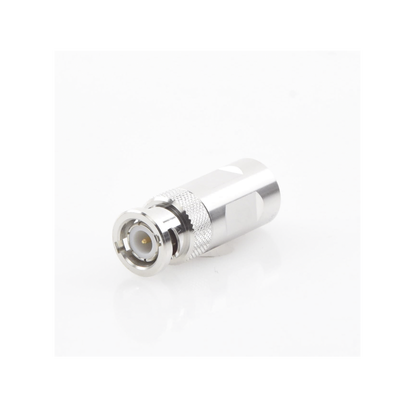

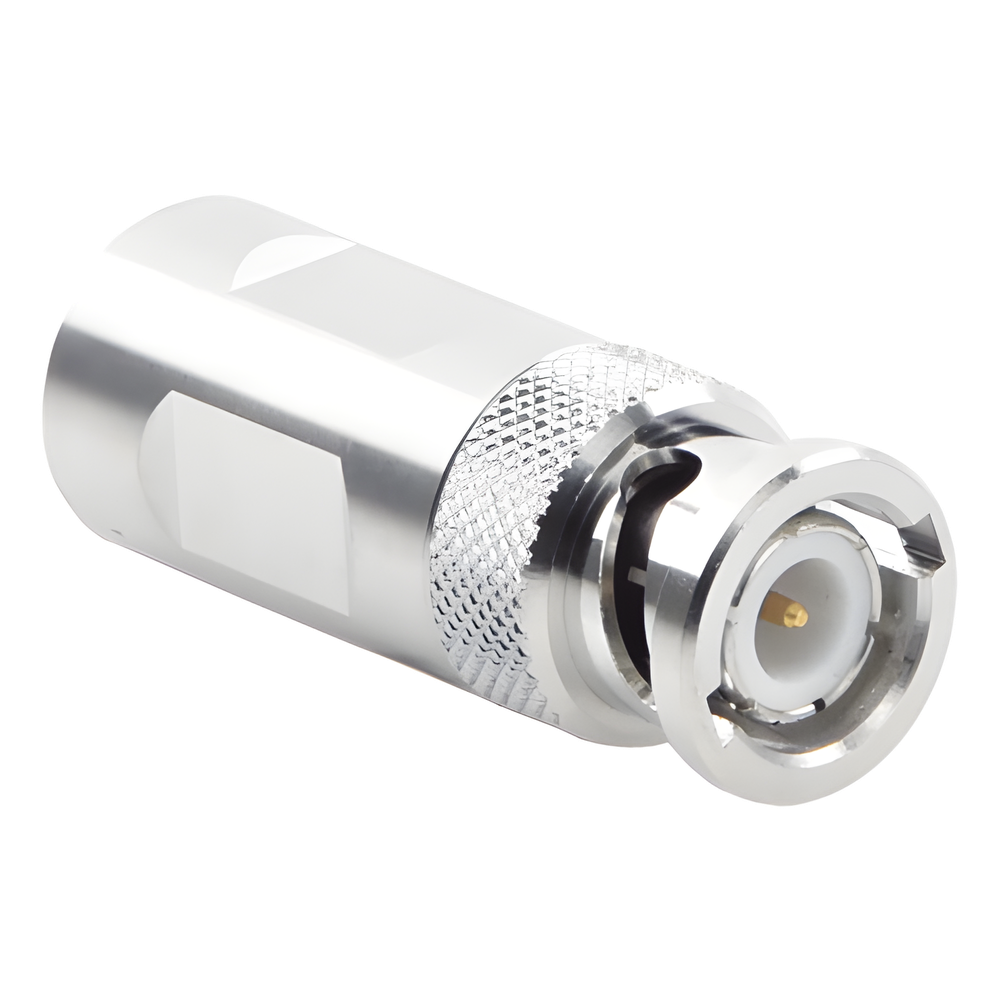

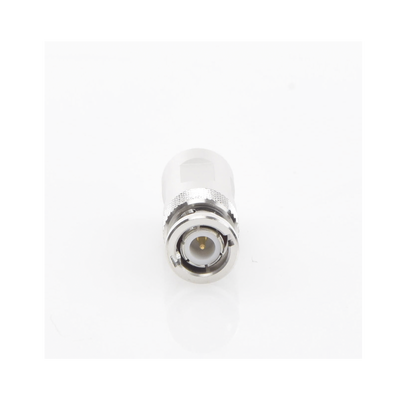

Andrew/Commscope F1TBM-C Conector BNC Macho Auto-sujetado 50 Ω para Cable FSJ150A

$ 625.99
Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
  • MPNF1TBM-C
Envío gratis a todo México
Envíos y devoluciones

Envío gratis a todo México en este producto, sin mínimo de compra.

Garantía: 3 años contra defectos de fabricación.

Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.

Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política

Cables coaxiales y RF Andrew / Commscope F1TBM-C Andrew/Commscope F1TBM-C Conector BNC Macho Auto-sujetado 50 Ω para Cable FSJ150A $ 625.99

Descripción del producto

El conector BNC Andrew/Commscope F1TBM-C es una pieza para terminar cable coaxial FSJ150A. Sirve para unir tu cable a equipos de radiocomunicación logrando una conexión eléctrica firme y estable. Su montaje es auto-sujetado, así que no necesitas herramientas especiales para instalarlo.

Características principales

  • Impedancia: 50 Ω
  • Frecuencia de operación: 0 – 4000 MHz
  • Tensión RF máxima: 500 VRMS
  • Potencia promedio: 0.4 kW @ 900 MHz
  • Potencia pico máxima: 5.00 kW
  • Efectividad de blindaje: 110 dB
  • Durabilidad de la interfaz: 500 ciclos de conexión
  • Fuerza de retención: 450 N (101.16 lbf)

Instalar este conector en campo es sencillo porque su método de montaje es auto-sujetado, sin necesidad de herramientas especiales. El contacto central de oro cautivo asegura una conductividad estable, mientras que el cuerpo plateado le da resistencia mecánica para soportar el uso diario. Gracias a su aislante de teflón, la señal se mantiene íntegra aun con cambios de temperatura, y su blindaje de 110 dB ayuda a reducir interferencias en la transmisión. Con una durabilidad de 500 ciclos de conexión, está pensado para instalaciones que requieren confiabilidad a largo plazo.

Especificaciones técnicas

Especificaciones Eléctricas

  • Impedancia: 50 ohm
  • Frecuencia operación: 0 – 4000 MHz
  • Tensión RF: 500 Vrms máximo
  • Resistencia contacto exterior: 1.00 mOhm máximo
  • Resistencia contacto interior: 2.50 mOhm máximo
  • Resistencia aislamiento: 5000 MOhm mínimo
  • Potencia pico: 5.00 kW máximo
  • Efectividad blindaje: -110 dB

Especificaciones Mecánicas

  • Estilo cuerpo: Recto
  • Fuerza retención: 450 N | 101 lbf
  • Par de torsión: 1.40 N-m | 1.03 ft lb
  • Fuerza inserción: 66.72 N | 15.00 lbf
  • Tamaño nominal: 1/4 in
  • Diámetro: 14.50 mm | 0.57 in
  • Altura: 14.50 mm | 0.57 in
  • Longitud: 43.54 mm | 1.71 in
  • Peso: 32.00 g | 0.07 lb

Especificaciones Ambientales

  • Temperatura operación: -55 °C a +85 °C
  • Temperatura almacenamiento: -65 °C a +125 °C
  • Resistencia humedad: IEC 60068-2-3
  • Choque mecánico: IEC 60068-2-27
  • Choque térmico: IEC 60068-2-14
  • Vibración: IEC 60068-2-6
  • Corrosión: IEC 60068-2-11

Compliance

  • RoHS: 2011/65/EU Cumple por Exención
  • China RoHS: SJ/T 11364-2006 Sobre Valor Máximo de Concentración
  • ISO 9001: 2008: Diseñado, manufacturado y/o distribuido bajo este sistema de calidad

Rendimiento VSWR

  • 0–2000 MHz: VSWR 1.12 / Pérdida retorno 25.00 dB
  • 2000–3000 MHz: VSWR 1.12 / Pérdida retorno 25.00 dB
  • 3000–4000 MHz: VSWR 1.15 / Pérdida retorno 23.00 dB

Herramientas recomendadas

  • MCPT-1412 -- Herramienta manual para preparar cable Heliax.

Preguntas frecuentes

¿Con qué cable es compatible este conector?
Está diseñado para instalarse en cable coaxial FSJ150A.

¿Necesito herramientas especiales para instalarlo?
No, su montaje es auto-sujetado (auto-clamp), lo que simplifica la instalación en campo sin herramientas especiales.

¿Qué tan resistente es a la interferencia?
Cuenta con una efectividad de blindaje de 110 dB, lo que ayuda a proteger la señal contra interferencias externas.

¿Cuál es el rango de frecuencia en el que funciona?
Opera en un rango de 0 a 4000 MHz, con una impedancia de 50 Ω.
