Descripción del producto

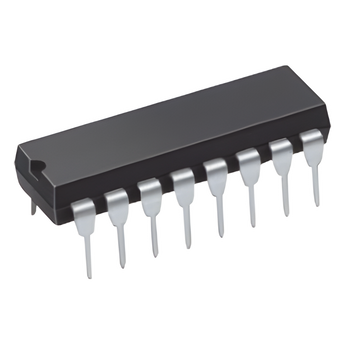

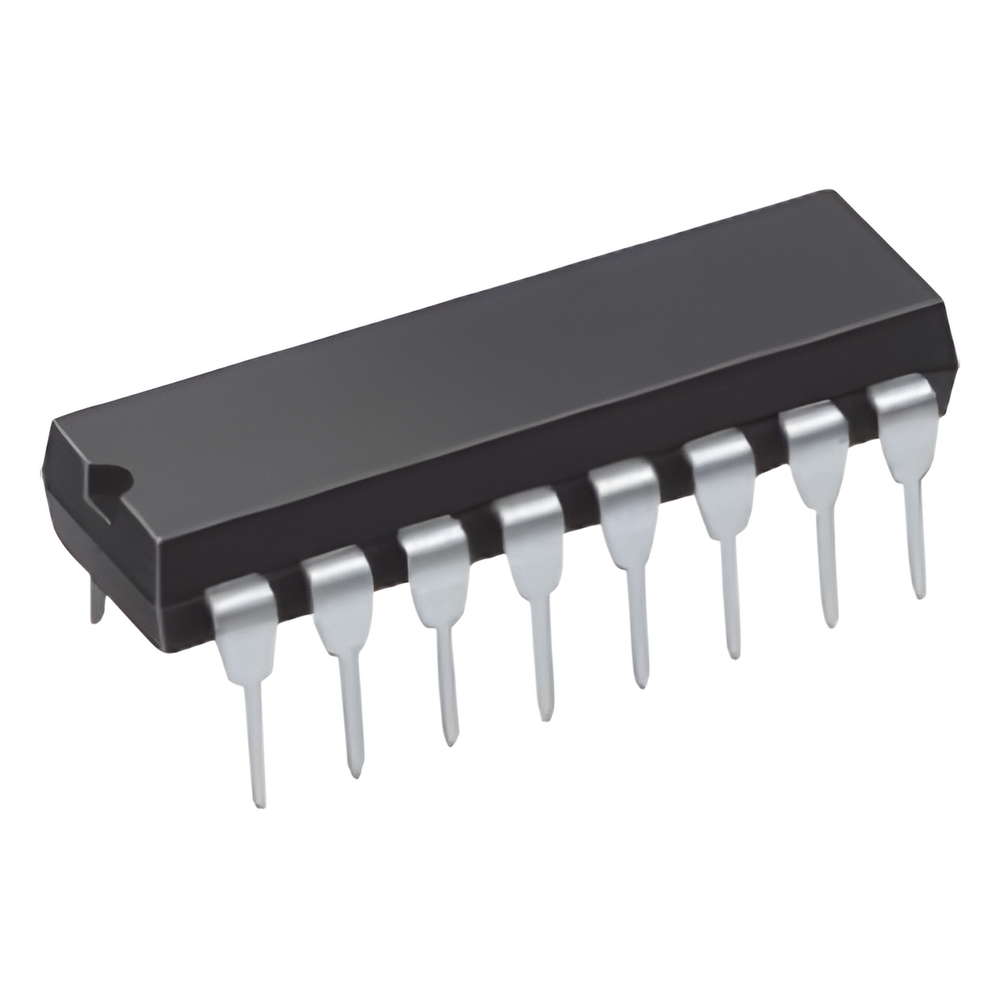

Este circuito integrado de Syscom ofrece dos contadores binarios de 4 etapas totalmente independientes, integrados en un solo encapsulado DIP-14. Sirve para llevar el conteo de pulsos digitales en equipos electrónicos que necesitan resistir condiciones ambientales severas, como sistemas industriales o aeroespaciales.
Características principales
Tipo de encapsulado: DIP-14
Configuración interna: Doble contador binario de 4 etapas
Frecuencia máxima de reloj: 27 MHz (típico a 5V)
Rango de temperatura operativa: -55°C a 125°C
Tensión de alimentación: 4.5V a 5.5V
Consumo máximo: 80μA a 125°C
Tiempo de recuperación de reset: 5ns
Ancho mínimo de pulso de reset: 16ns
Cuando un equipo debe funcionar en ambientes con temperaturas extremas, este componente resulta clave porque opera de forma confiable desde -55°C hasta 125°C. Sus entradas bufferizadas reducen el ruido eléctrico, lo que da estabilidad a los circuitos que lo usan, incluso en entornos electromagnéticamente hostiles. Gracias a su consumo máximo de solo 80μA a temperatura extrema, es una opción eficiente para diseños que dependen de baterías o que buscan minimizar la generación de calor. Al integrar dos contadores independientes en un mismo chip, también ayuda a ahorrar espacio en el diseño de circuitos impresos.
Aplicaciones
Conteo binario en sistemas digitales
Divisores de frecuencia
Temporizadores y cronómetros
Control de secuencias lógicas
Interfaz con microcontroladores
Educación y desarrollo de proyectos
Especificaciones técnicas
Especificaciones Eléctricas
Nivel alto de entrada (VIH): Mínimo 2.0V
Nivel bajo de entrada (VIL): Máximo 0.8V
Nivel alto de salida (VOH): Mínimo 3.7V (con carga TTL)
Nivel bajo de salida (VOL): Máximo 0.4V (con carga TTL)
Especificaciones de Velocidad
Ancho mínimo de pulso de reloj: 19ns (a 5V)
Tiempo de recuperación de reset: 5ns
Ancho mínimo de pulso de reset: 16ns
Condiciones Operativas
Rango de temperatura: -55°C a 125°C
Corriente de alimentación: 80µA (máx. a 125°C)
Corriente de salida: ±4mA (carga TTL)
Características Físicas
Tipo de encapsulado: DIP-14 (PDIP)
Acabado de pines: Estaño con plomo
Resistencia térmica: 80°C/W (PDIP)
Temperatura de almacenamiento: -65°C a 150°C
Condiciones Máximas
Tensión de alimentación: -0.5V a 7V
Corriente de salida: ±25mA por pin
Corriente total: ±50mA (VCC o GND)
Temperatura de unión: Máx. 150°C
Asignación de Pines
1CP: Reloj Contador 1
1MR: Reset Contador 1
1Q0-Q3: Salidas Contador 1
2CP: Reloj Contador 2
2MR: Reset Contador 2
2Q0-Q3: Salidas Contador 2
VCC: Alimentación positiva (5V)
GND: Tierra
Preguntas frecuentes
¿Para qué sirve este circuito integrado? Proporciona dos contadores binarios de 4 etapas completamente independientes, útiles en sistemas que requieren conteo digital confiable, con alimentación común entre ambos canales.
¿En qué tipo de encapsulado viene? Viene en un encapsulado DIP-14 de perfil compacto, con pines de estaño con plomo.
¿Qué rango de temperatura soporta? Tiene un rango de temperatura operativa extendido de -55°C a 125°C, por lo que puede usarse en equipos sometidos a condiciones ambientales severas, como aplicaciones industriales o aeroespaciales.
¿Cuánta corriente consume? Su consumo máximo es de 80μA a 125°C, lo que lo hace apto para diseños alimentados por batería que buscan minimizar la disipación térmica.
