Descripción del producto

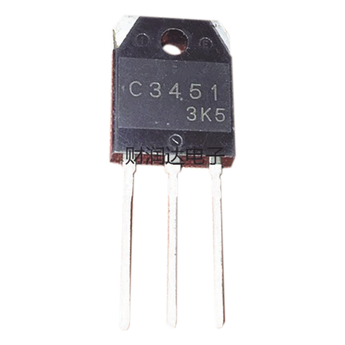

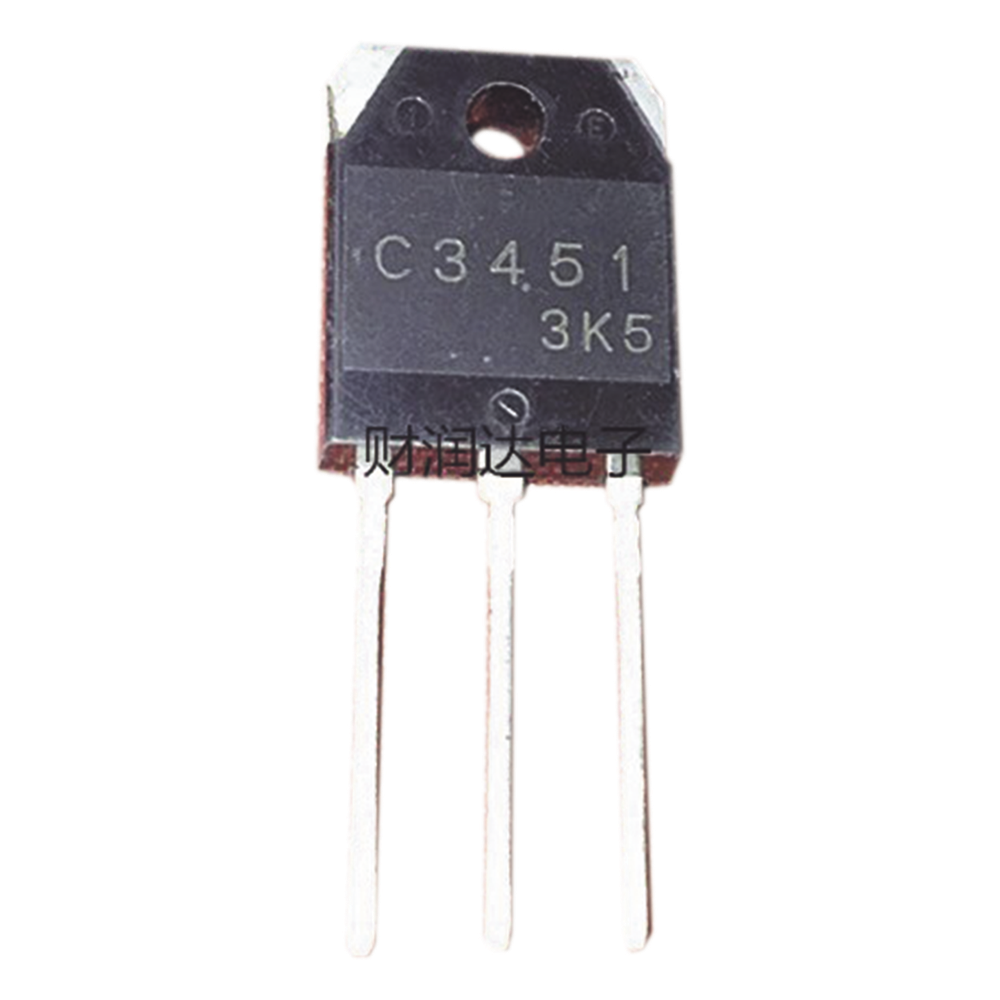

Con este transistor logras conmutaciones ultrarrápidas de menos de 2 microsegundos, y se trata de un transistor de potencia NPN en silicio diseñado para aplicaciones de alta frecuencia y media potencia. Soporta hasta 500 V y corrientes de pico de 15 A, por lo que resulta apropiado para fuentes conmutadas, inversores y equipos de ultrasonido. Su encapsulado TO-3PB ayuda a disipar el calor de forma eficiente en entornos industriales exigentes.
Características principales
Voltaje colector-base (VCBO): 500 V
Voltaje colector-emisor (VCEO): 400 V
Corriente máxima de colector: 15 A
Potencia de disipación: 80 W (a Tc = 25 °C)
Resistencia térmica unión-carcasa: 1.56 °C/W
Voltaje de saturación colector-emisor: 1.0 V (a Ic = 6 A)
Rango de temperatura de almacenamiento: -65 °C a 150 °C
Encapsulado: TO-3PB
Garantía: 3 años
Cuando necesitas que un circuito conmute con rapidez y sin perder energía en el proceso, este transistor responde en fracciones de microsegundo: enciende en 0.5 μs, almacena en 1.5 μs y cae en apenas 0.15 μs. Su bajo voltaje de saturación de 1.0 V significa menos pérdida de potencia durante el funcionamiento, lo que se traduce en equipos más eficientes y con menor generación de calor. Gracias a su resistencia térmica de 1.56 °C/W y su encapsulado TO-3PB, puede trabajar de forma estable incluso en entornos industriales exigentes como fuentes conmutadas (SMPS), generadores ultrasónicos e inversores DC-AC. Es una pieza pensada para quienes reparan o diseñan equipos electrónicos que requieren confiabilidad térmica y velocidad de respuesta.
Aplicaciones
Inversores de alta frecuencia
Amplificadores de potencia de uso general
Especificaciones técnicas
Especificaciones Eléctricas
IC: 15 A (máx.)
IB: 5 A (máx.)
hFE: 10 (IC=6A, VCE=5V)
Tiempos de Conmutación
Tiempo de encendido (ton): 0.5 μs
Tiempo de almacenamiento (ts): 1.5 μs
Tiempo de caída (tf): 0.15 μs
Temperatura
Temperatura de unión: 150 °C
Temperatura de almacenamiento: -65 a 150 °C
Resistencia térmica (Rth(j-c)): 1.56 °C/W
Preguntas frecuentes
¿Para qué tipo de equipos sirve este transistor? Está indicado para reguladores de conmutación (SMPS), generadores ultrasónicos e inversores DC-AC, donde se requiere velocidad de respuesta y confiabilidad térmica.
¿Qué tan rápido conmuta este transistor? Su conmutación es ultrarrápida: enciende en 0.5 μs, tiene un tiempo de almacenamiento de 1.5 μs y un tiempo de caída de 0.15 μs, sumando menos de 2 μs en total.
¿Qué corriente y voltaje máximos soporta? Soporta un voltaje colector-base de 500 V, un voltaje colector-emisor de 400 V y una corriente máxima de colector de 15 A, con una potencia de disipación de 80 W a 25 °C.
¿En qué tipo de encapsulado viene este transistor? Viene en encapsulado TO-3PB, diseñado para ofrecer confiabilidad mecánica y una disipación térmica eficiente en operación de alta potencia.
