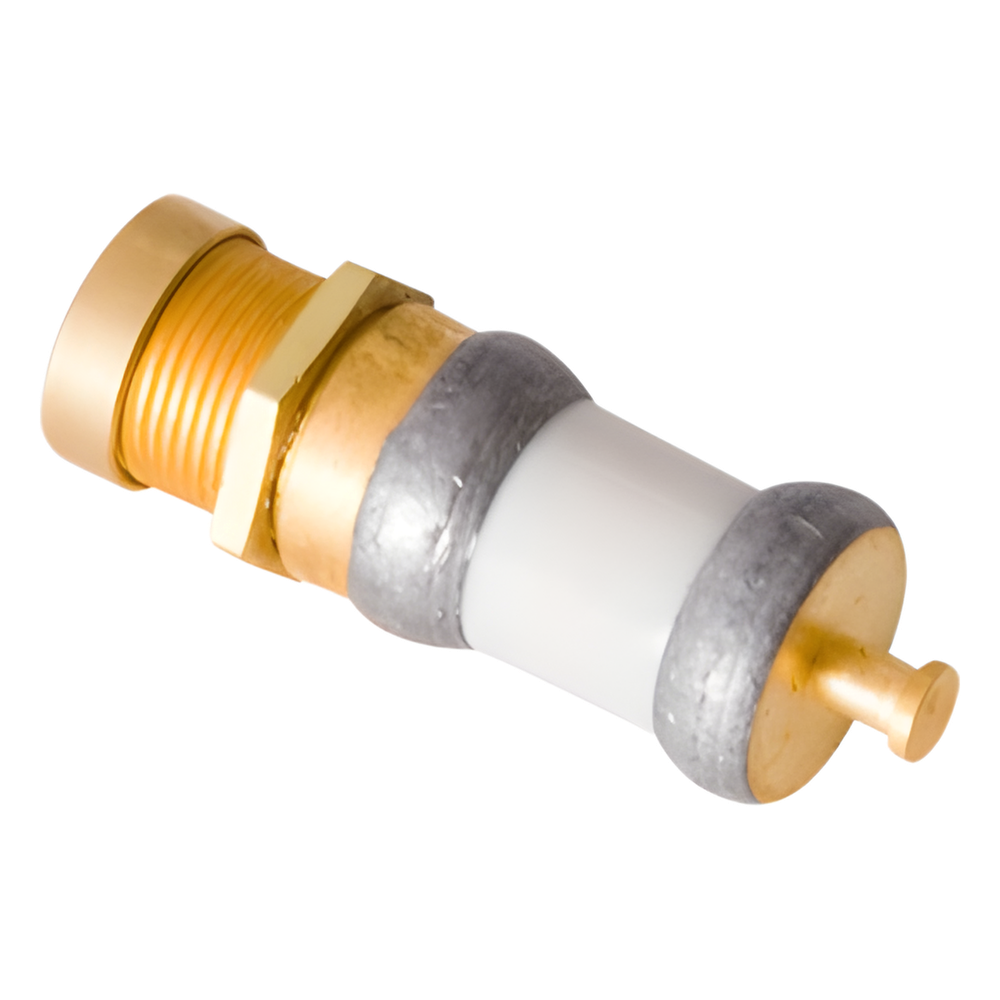

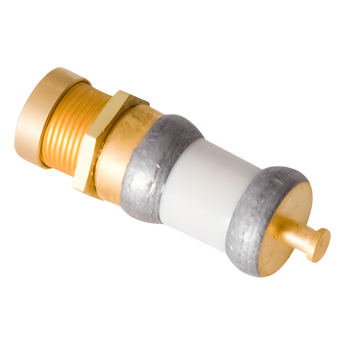

Syscom 5502 Capacitor Variable de Aire 1-20 pF, 250 VDC, Q>5000, para RF VHF/UHF
- MPN5502
Envíos y devoluciones
Envío gratis a todo México en este producto, sin mínimo de compra.
Garantía: 3 años contra defectos de fabricación.
Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.
Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política
Descripción del producto
Permite ajustar con precisión la sintonía de circuitos de radiofrecuencia gracias a su factor Q superior a 5000, y se trata de un capacitor variable de aire diseñado para aplicaciones de alta frecuencia en sistemas VHF y UHF. Su ajuste multiturno facilita la calibración fina en equipos como duplexers, filtros RF y osciladores. Es un componente pensado para integrarse en circuitos de comunicaciones que exigen estabilidad y bajas pérdidas.
Características principales
- Rango de capacitancia: 1 a 20 pF
- Tensión de trabajo: 250 VDC
- Tensión de prueba: 500 VDC
- Factor Q: >5000 a 100 MHz
- Autoresonancia: >6 GHz en capacitancia mínima
- Resistencia de aislamiento: >10⁶ MΩ
- Temperatura de operación: -65°C a +125°C
- Longitud: 12.44 mm (0.041 ft)
- Estilos de montaje: 14 configuraciones
En circuitos de radiofrecuencia, cualquier pérdida de señal afecta el rendimiento del equipo completo. Este capacitor resuelve ese problema con un factor Q mayor a 5000, lo que significa mínimas pérdidas al sintonizar duplexers, filtros y osciladores. Su ajuste multiturno da control fino para calibrar exactamente la capacitancia que necesita cada aplicación, desde 1 hasta 20 pF. Además, su construcción conforme a MIL-C-14409D y su rango de operación de -65°C a +125°C lo hacen confiable incluso en entornos exigentes como los aeroespaciales y militares.
Preguntas frecuentes
¿Cuál es el rango de capacitancia de este capacitor?
Va de 1 a 20 pF, con ajuste multiturno que permite una sintonización precisa dentro de ese rango.
¿Para qué tipo de equipos sirve este capacitor?
Está diseñado para aplicaciones de alta frecuencia en sistemas VHF y UHF, como duplexers, filtros RF, osciladores, radares y equipos aeroespaciales.
¿Qué tan estable es su desempeño en frecuencia?
Tiene un factor Q superior a 5000 a 100 MHz, lo que garantiza mínimas pérdidas, y una autoresonancia superior a 6 GHz en su capacitancia mínima.
¿Qué tensión soporta este capacitor?
Su tensión de trabajo nominal es de 250 VDC, con una tensión de prueba de 500 VDC.
