Andrew Commscope Heliax F4PNF-C Conector N Hembra para Cable 1/2 Pulgada, 50 Ω, 0-12 GHz

$ 798.99
Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
  • MPNF4PNF-C
Envío gratis a todo México
Envíos y devoluciones

Envío gratis a todo México en este producto, sin mínimo de compra.

Garantía: 3 años contra defectos de fabricación.

Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.

Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política

Descripción del producto

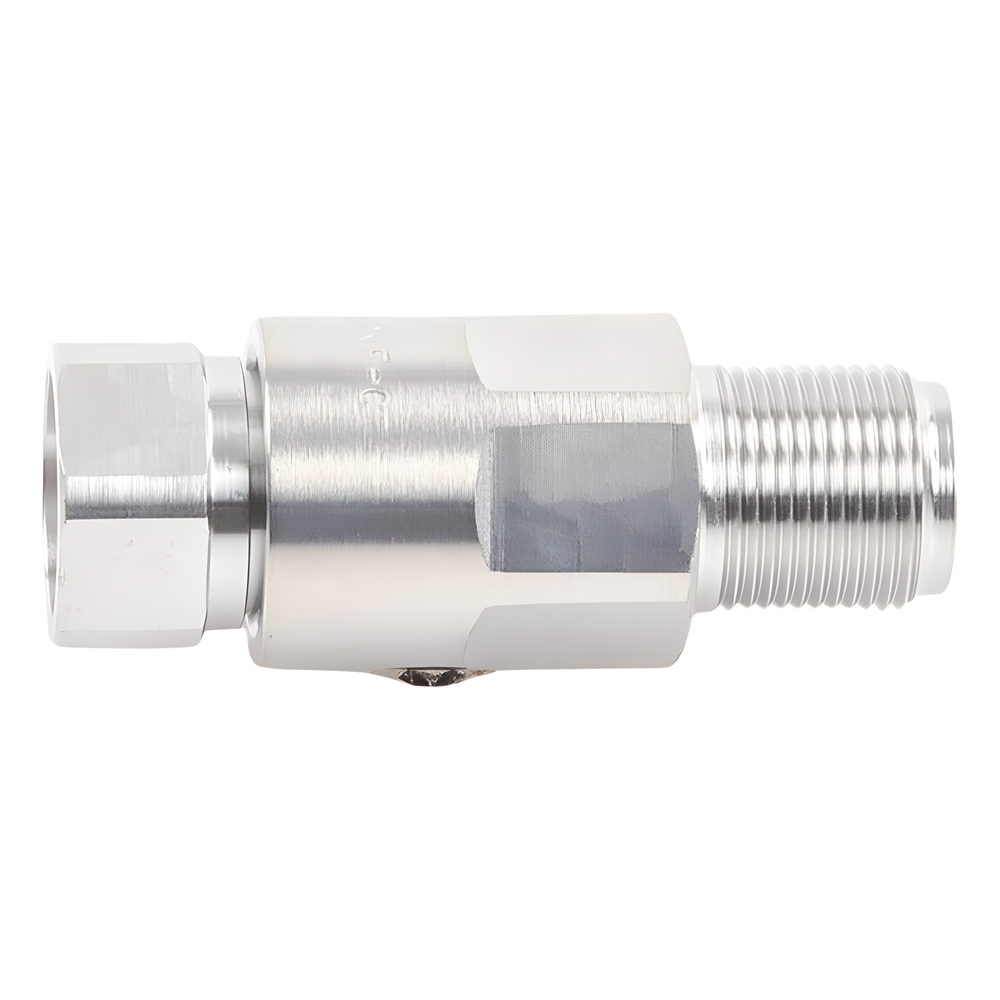

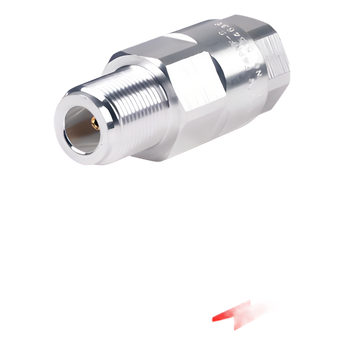

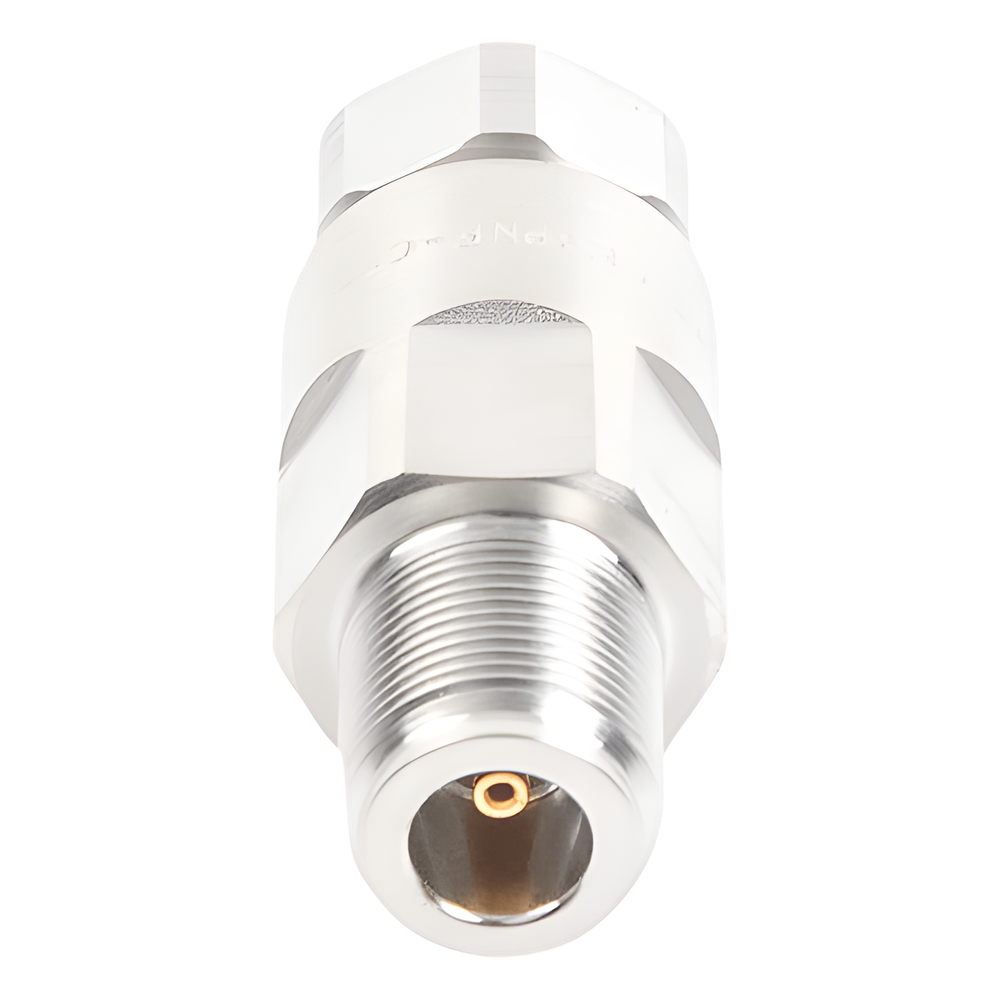

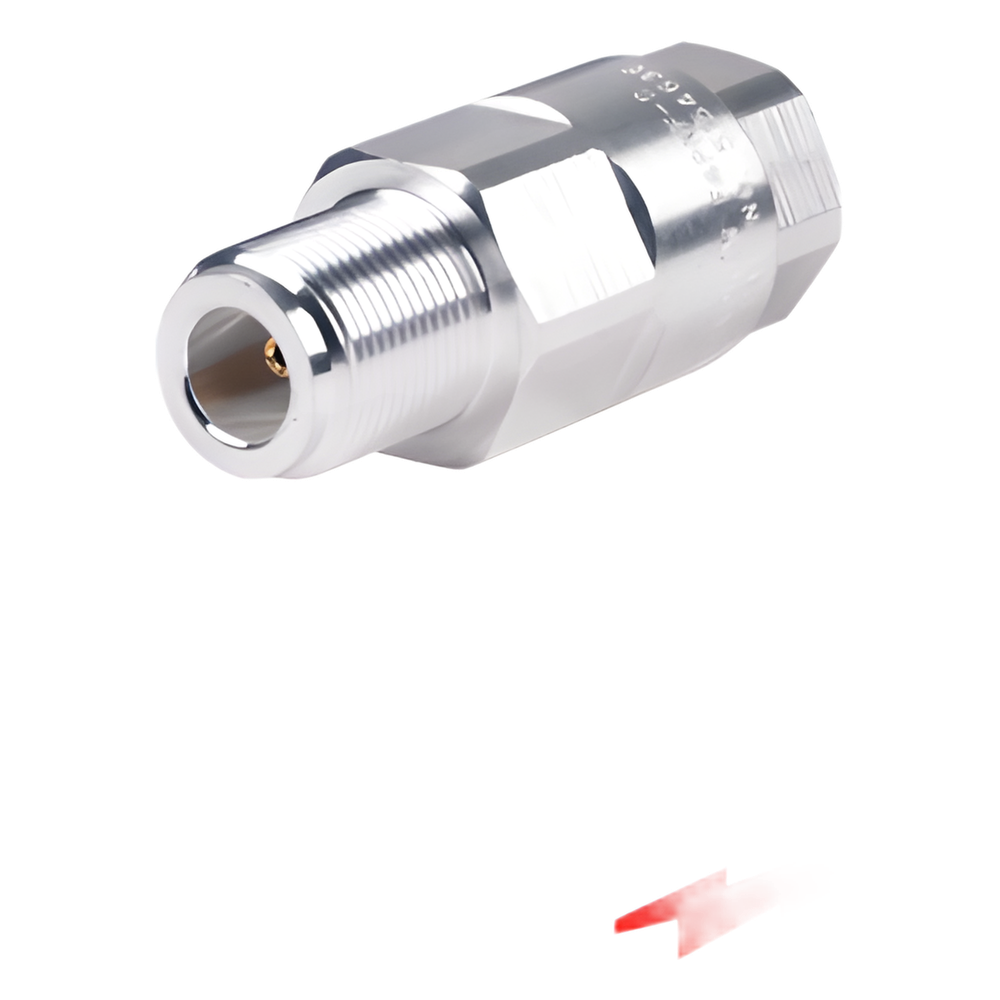

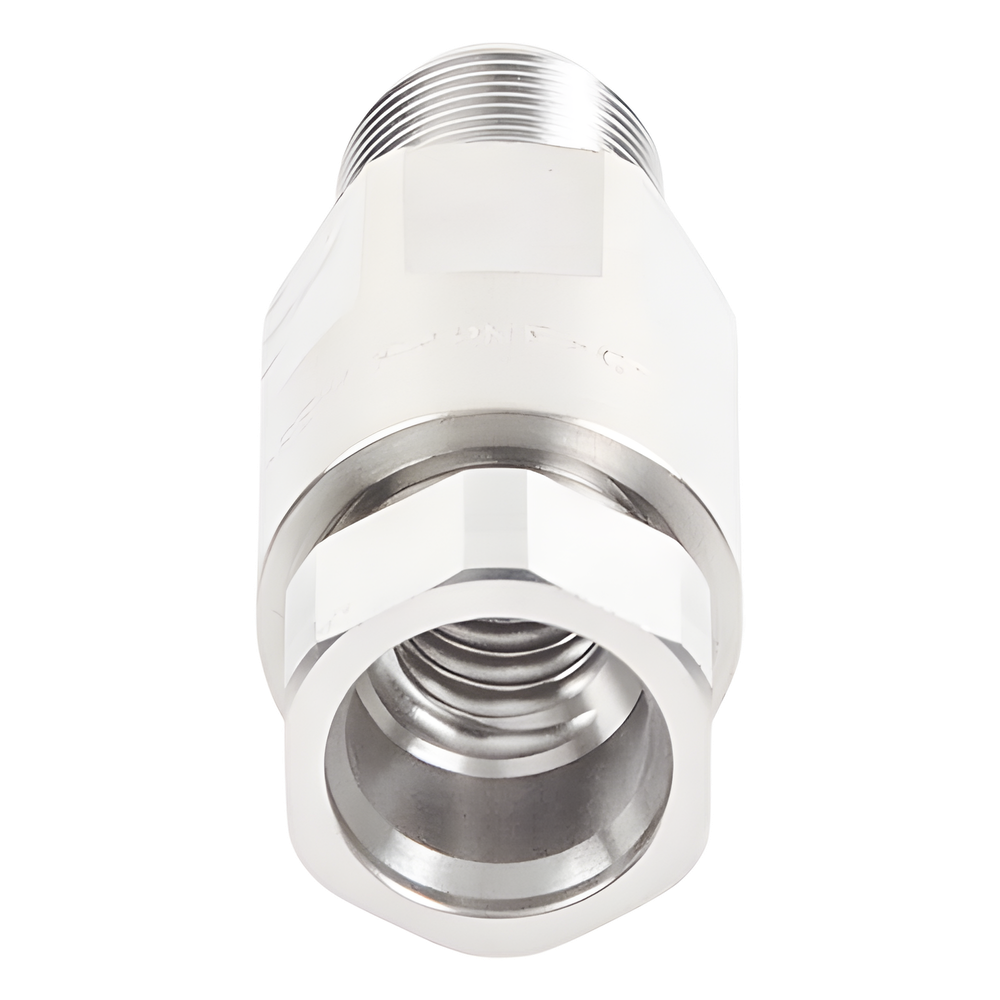

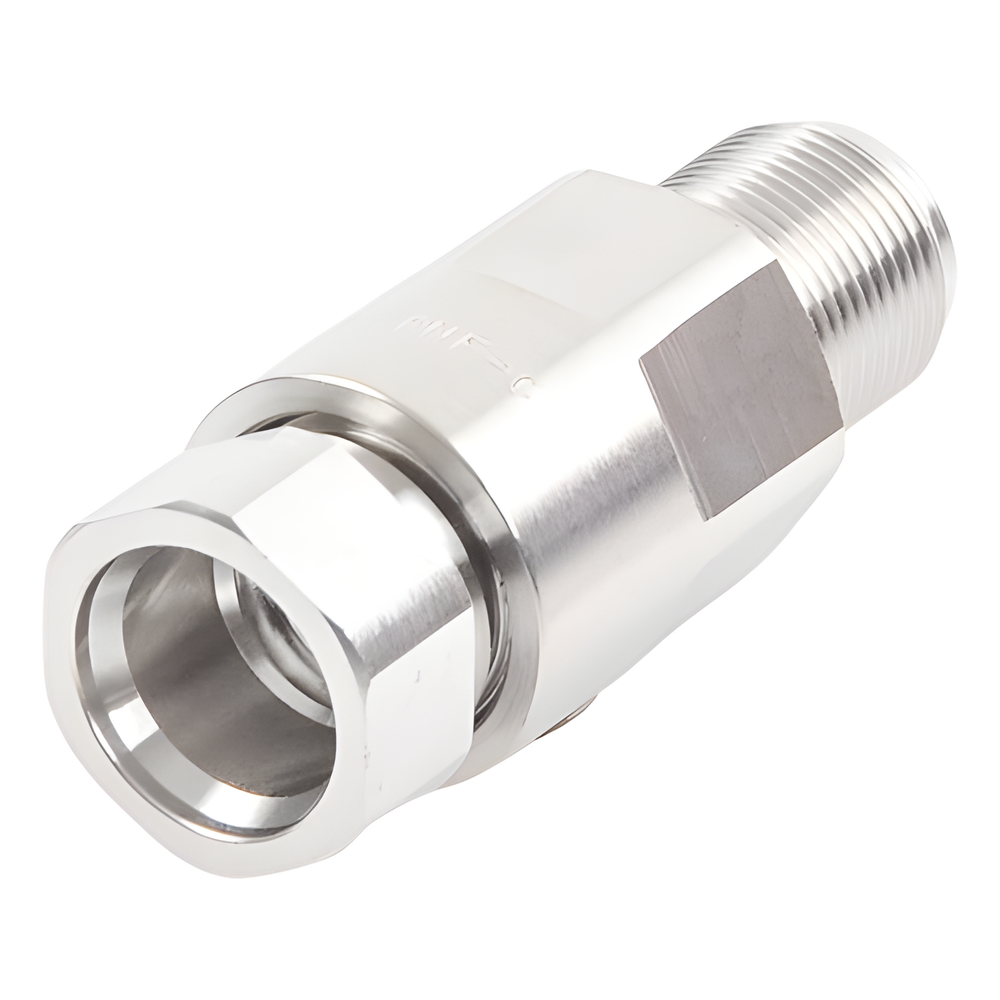

El conector RF Andrew Commscope F4PNF-C es un conector coaxial tipo N hembra de la línea Heliax®, diseñado para instalaciones de infraestructura de telecomunicaciones. Sirve para unir cable coaxial de 1/2 pulgada (FSJ4-50B) a equipos o sistemas de radiofrecuencia, con un ensamblaje auto-expandible que no requiere herramientas especiales.

Características principales

  • Tipo de conector: N hembra, estilo recto
  • Cable compatible: FSJ4-50B de 1/2 pulgada
  • Impedancia: 50 Ω
  • Frecuencia operativa: 0 a 12,000 MHz (12 GHz)
  • Rango de temperatura: -55°C a +85°C
  • Modo de ensamble: Auto-expandible, sin herramientas especiales
  • Material del cuerpo: Plateado
  • Material del contacto central: Oro
  • Resistencia de aislamiento: ≥ 5000 MΩ

Instalar cableado de RF en campo puede ser complicado si necesitas herramientas especiales, pero este conector se ensambla de forma auto-expandible, lo que agiliza el trabajo en torres o estaciones base. Su contacto central de oro y cuerpo plateado le dan buena conductividad eléctrica y resistencia en ambientes exteriores o industriales. Gracias a su rango térmico de -55°C a +85°C, funciona bien en condiciones climáticas extremas, y su alta resistencia de aislamiento ayuda a mantener la señal libre de interferencias.

Especificaciones técnicas

Especificaciones generales

  • Marca: HELIAX®
  • Impedancia: 50 ohm

Especificaciones eléctricas

  • Impedancia del cable: 50 ohm
  • Potencia promedio: 0.6 kW @ 900 MHz
  • Potencia pico: 10.00 kW
  • Pérdida de inserción: 0.05 dB típico
  • Efectividad de blindaje: -110 dB

Especificaciones mecánicas

  • Método de conexión exterior: Auto-flare
  • Método de conexión interior: Cautivo
  • Revestimiento exterior: Trimetal
  • Revestimiento interior: Oro
  • Durabilidad conexión: 25 ciclos
  • Durabilidad interfaz: 500 ciclos
  • Fuerza de retención: 890 N | 200 lbf
  • Par de torsión: 5.42 N·m | 48.00 in lb
  • Fuerza de inserción: 66.72 N | 15.00 lbf
  • Presurizable: No

Especificaciones ambientales

  • Rango temperatura operación: -55 °C a +85 °C
  • Rango temperatura almacenamiento: -55 °C a +85 °C
  • Profundidad inmersión: 1 m
  • Prueba inmersión: IEC 60529:2001, IP68
  • Prueba chorros agua: IEC 60529:2001, IP66
  • Resistencia humedad: MIL-STD-202F, Método 106F
  • Choque mecánico: MIL-STD-202F, Método 213B
  • Ciclo térmico: MIL-STD-202, Método 107
  • Vibración: MIL-STD-202F, Método 204D
  • Corrosión: MIL-STD-1344A, Método 1001.1

Dimensiones

  • Tamaño nominal: 1/2 pulgada
  • Diámetro: 22.00 mm | 0.87 pulgadas
  • Longitud: 53.01 mm | 2.09 pulgadas
  • Peso: 95.26 g | 0.21 lb

Certificaciones

  • RoHS: 2011/65/EU Cumple por Exención
  • China RoHS: SJ/T 11364-2006
  • ISO 9001: 9001:2008

Rendimiento VSWR

  • 0–1000 MHz: VSWR 1.03 | Pérdida retorno 36.00 dB
  • 1000–2300 MHz: VSWR 1.05 | Pérdida retorno 32.00 dB
  • 2300–3000 MHz: VSWR 1.07 | Pérdida retorno 29.00 dB
  • 3000–4000 MHz: VSWR 1.17 | Pérdida retorno 22.00 dB
  • 4000–8000 MHz: VSWR 1.38 | Pérdida retorno 16.00 dB
  • 8000–10200 MHz: VSWR 1.5 | Pérdida retorno 14.00 dB

Herramientas recomendadas

  • MCPT-1412 -- Herramienta manual para preparar cable Heliax.

Preguntas frecuentes

¿Con qué cable es compatible este conector?
Es compatible con cable coaxial FSJ4-50B de 1/2 pulgada.

¿Necesito herramientas especiales para instalarlo?
No, cuenta con un mecanismo de ensamblaje auto-expandible que simplifica la instalación en campo sin herramientas de compresión especializadas.

¿Puede usarse en exteriores o ambientes industriales?
Sí, su cuerpo plateado ofrece alta durabilidad en ambientes exteriores e industriales, y soporta un rango de temperatura de -55°C a +85°C.

¿Cuál es la impedancia y el rango de frecuencia de este conector?
Tiene una impedancia de 50 Ω y opera en un rango de frecuencia de 0 a 12,000 MHz.
