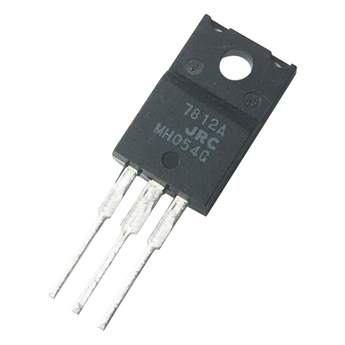

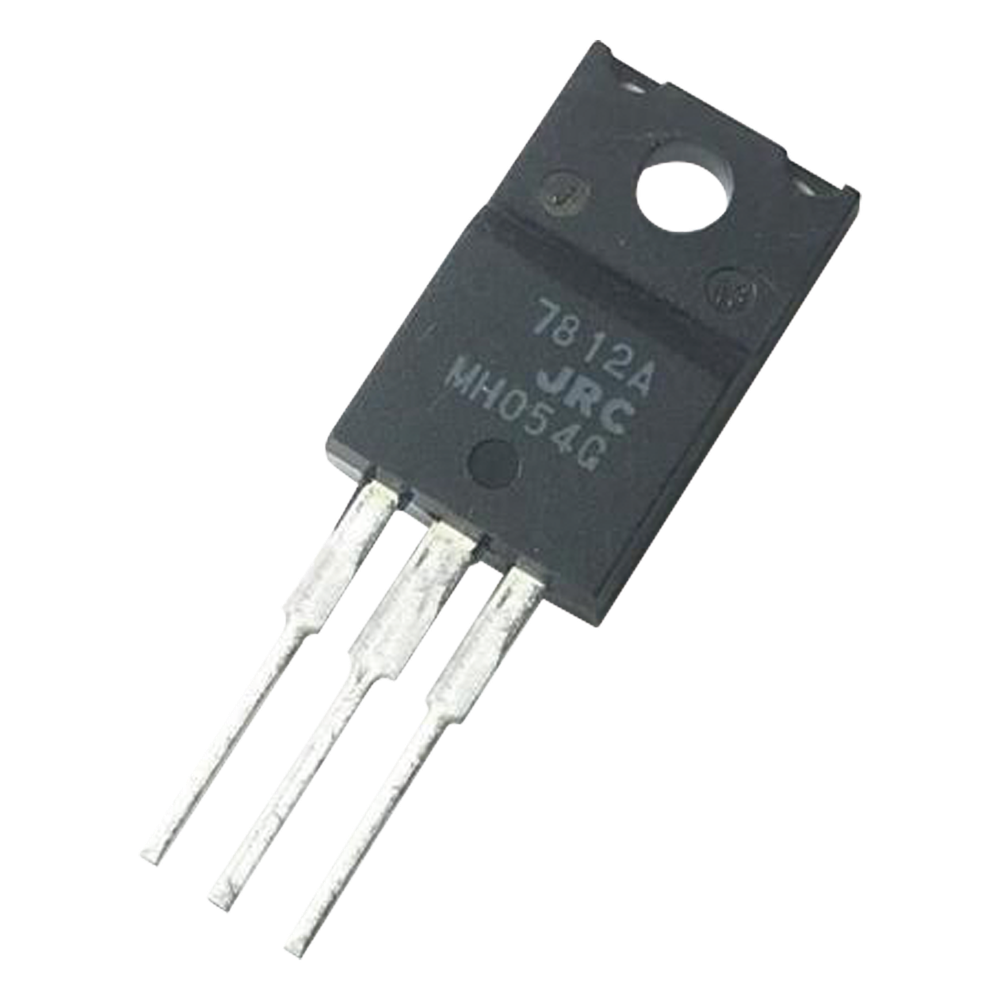

Syscom NJM-7812-FA-ND Regulador de Tensión 12 Vcc 1.5 A TO-220-3

$ 20.99 Agotado
Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
  • MPNNJM-7812-FA-ND
Envíos y devoluciones

Envío gratis a todo México en este producto, sin mínimo de compra.

Garantía: 3 años contra defectos de fabricación.

Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.

Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política

Descripción del producto

El regulador de tensión Syscom NJM-7812-FA-ND es un componente electrónico que entrega una salida fija de 12 Vcc con una corriente máxima de 1.5 A. Sirve para mantener estable el voltaje en circuitos electrónicos, protegiéndolos de variaciones de energía. Está pensado para aplicaciones de potencia media donde se necesita fiabilidad constante.

Características principales

  • Tensión de salida: 12 Vcc (±5%)
  • Corriente de salida máxima: 1.5 A
  • Tensión de entrada máxima: 35 V
  • Encapsulado: TO-220-3
  • Disipación de potencia: 16 W (Ta ≤ 70 °C)
  • Corriente de entrada típica: 4.3 mA (sin carga)
  • Rechazo de rizado: 61 dB (típico)
  • Capacitor de salida requerido: 0.1 µF

Cuando un circuito necesita una fuente de voltaje confiable, este regulador entrega 12 Vcc constantes con una desviación mínima de apenas ±5%, evitando fallas por variaciones de energía. Su encapsulado TO-220-3 facilita que el calor se disipe de forma eficiente, hasta 16 W en condiciones controladas, así que puede trabajar en aplicaciones que exigen potencia media sin sobrecalentarse. Las protecciones integradas contra cortocircuitos y sobrecalentamiento cuidan tanto el regulador como los demás componentes conectados a él. Además, su alto rechazo de rizado de 61 dB asegura una salida limpia aunque la fuente de alimentación original tenga ruido eléctrico.

Aplicaciones

  • Regulación de tensión en fuentes de alimentación
  • Alimentación de circuitos digitales y analógicos
  • Fuentes de alimentación de baja tensión
  • Regulación local en placas de circuito
  • Sistemas de alimentación de potencia media
  • Aplicaciones industriales y de automatización

Especificaciones técnicas

Especificaciones Técnicas

  • Rango de temperatura de almacenamiento: -40 a +150 °C
  • Rango de temperatura de operación: -40 a +85 °C
  • Temperatura de unión operativa: -40 a +150 °C
  • Disipación de potencia (TO-220F): 16W (a ≤70°C)
  • Ruido de salida: 75 μV (10Hz a 100kHz)

Tensión de Salida

  • VIN = 19V, IO = 0.5A: 11.5V a 12.5V
  • Variación con carga: 25 mV (0.005 a 1.5A)
  • Variación con tensión de entrada: 10 mV (14.5 a 30V)

Protecciones

  • Limitación interna de corriente
  • Protección contra sobrecalentamiento

Condiciones Máximas

  • Tensión de entrada: 35V
  • Temperatura de almacenamiento: -40 a +150°C
  • Temperatura de operación: -40 a +85°C
  • Temperatura de unión: -40 a +150°C
  • Disipación de potencia: 16W (TO-220F, ≤70°C)

Rendimiento

  • Estabilidad: Requiere capacitor de salida de 0.1μF
  • Capacidad de carga: Hasta 1.5A con disipador adecuado

Conexiones del Encapsulado TO-220-3

  • 1 (IN): Entrada de tensión no regulada
  • 2 (GND): Conexión a masa
  • 3 (OUT): Salida de tensión regulada

Tecnología

  • Proceso planar epitaxial bipolar
  • Construcción monolítica
  • Compensación interna de área segura
  • Protección contra condiciones extremas

Preguntas frecuentes

¿Qué voltaje de salida entrega este regulador?
Entrega una salida fija de 12 Vcc con una tolerancia de ±5%, ideal para mantener estable la alimentación de circuitos electrónicos.

¿Cuánta corriente puede manejar?
Soporta una corriente de salida máxima de 1.5 A, adecuada para aplicaciones de potencia media.

¿Qué protecciones tiene integradas?
Cuenta con protección contra cortocircuitos y protección térmica contra sobrecalentamiento, además de compensación de área segura integrada.

¿Necesita algún componente adicional para funcionar correctamente?
Sí, requiere un capacitor de salida de 0.1 µF para garantizar la estabilidad de la operación.
