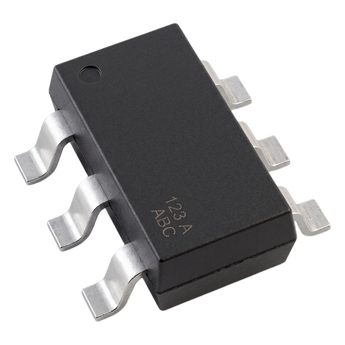

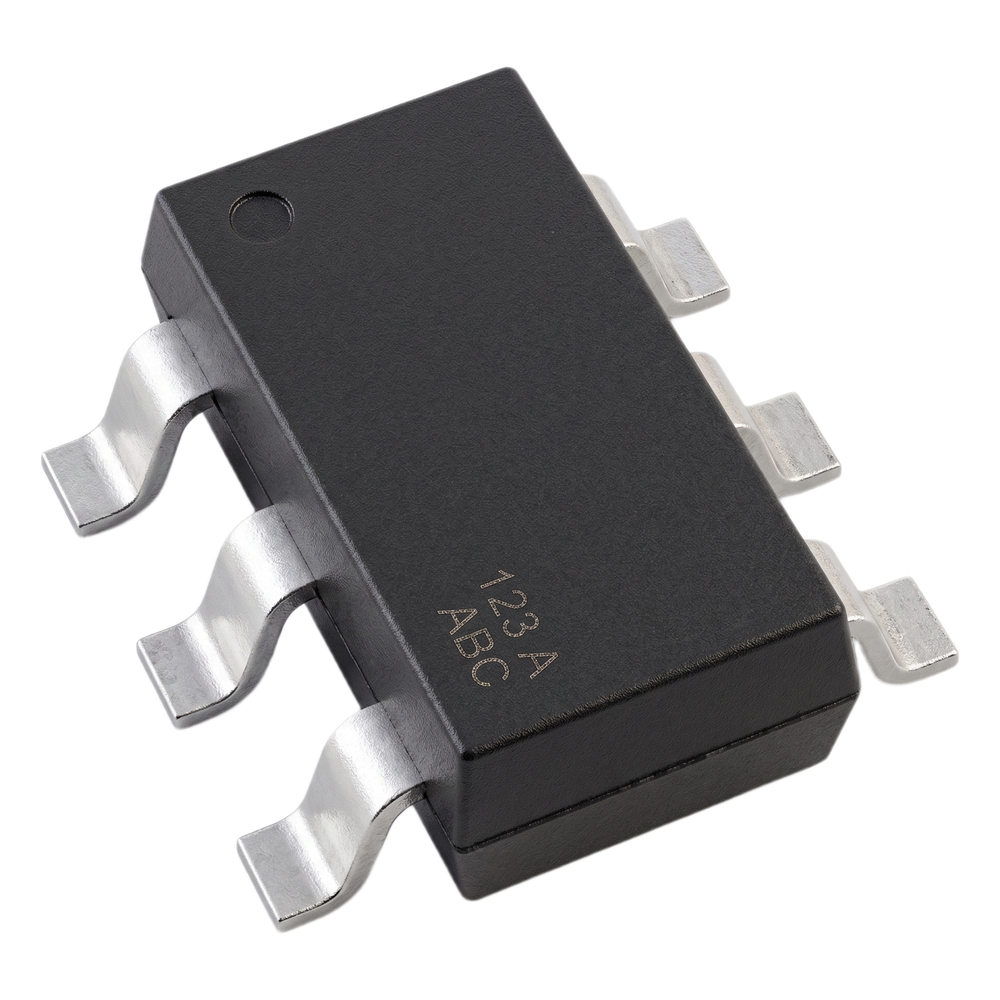

Syscom Parts 584-HMC221BETR Conmutador RF SPDT de 10 kHz a 3 GHz, SOT-23 6 Terminales
- MPN584-HMC221BETR
Envíos y devoluciones
Envío gratis a todo México en este producto, sin mínimo de compra.
Garantía: 3 años contra defectos de fabricación.
Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.
Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política
Descripción del producto
El conmutador RF Syscom Parts 584-HMC221BETR es un dispositivo SPDT (de una entrada y dos salidas) que permite conmutar señales de radiofrecuencia entre 10 kHz y 3 GHz. Sirve para dirigir señales dentro de receptores, filtros y sistemas de conmutación RF que necesitan baja pérdida de señal y un componente de tamaño reducido.
Características principales
- Rango de frecuencia: 10 kHz a 3 GHz
- Pérdida de inserción: menor a 0.8 dB hasta 3 GHz
- Aislamiento en apagado: 35 dB
- Configuración: reflectiva en pines RF1 y RF2
- Tecnología: CMOS de bajo consumo
- Encapsulado: SOT-23 plástico de 6 terminales
- Tipo de montaje: SMT
- Pines de control: A y B, con corriente de polarización de CC mínima
Cuando se necesita conmutar señales de radiofrecuencia sin perder calidad, este componente resuelve el problema con una pérdida de inserción menor a 0.8 dB, lo que conserva la integridad de la señal original. Su aislamiento de 35 dB en estado apagado evita interferencias no deseadas entre canales, algo clave en receptores y filtros. Al usar tecnología CMOS de bajo consumo, requiere muy poca corriente de polarización para funcionar, lo que facilita su integración en circuitos con recursos limitados. Su encapsulado SOT-23 de 6 terminales, además, ocupa muy poco espacio en la placa, ideal para diseños compactos.
Preguntas frecuentes
¿En qué rango de frecuencias funciona este conmutador RF?
Opera desde 10 kHz hasta 3 GHz, según especifica el fabricante.
¿Qué tanto afecta la señal al conmutar?
Su pérdida de inserción es menor a 0.8 dB hasta 3 GHz, por lo que la señal se conserva casi intacta al pasar por el conmutador.
¿Para qué aplicaciones es recomendable este componente?
Se recomienda para receptores, filtros y sistemas de conmutación RF que requieren baja pérdida de inserción y un tamaño de componente reducido.
¿Qué tipo de encapsulado tiene y cómo se monta en la placa?
Viene en un encapsulado plástico SOT-23 de 6 terminales, con montaje tipo SMT (superficie), lo que ahorra espacio en el diseño del circuito.
