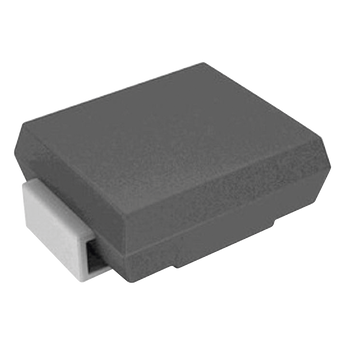

Refacciones electrónicas Syscom 667-ERZ-VF2M271 — vista 2
Syscom
Syscom 667-ERZ-VF2M271 Absorbedor de Transientes SMD 175 Vca / 225 Vcc / 100 A
$ 62.99/
Impuesto incluido.
Los gastos de envío se calculan en la pantalla de pago.
MPN667-ERZ-VF2M271
Envío gratis a todo México
No se pudo cargar la disponibilidad de retiro
Envíos y devoluciones
Envío gratis a todo México en este producto, sin mínimo de compra.
Garantía: 3 años contra defectos de fabricación.
Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles. Aguascalientes y zona metropolitana: entrega en 24-48 hrs.
Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política
Descripción del producto

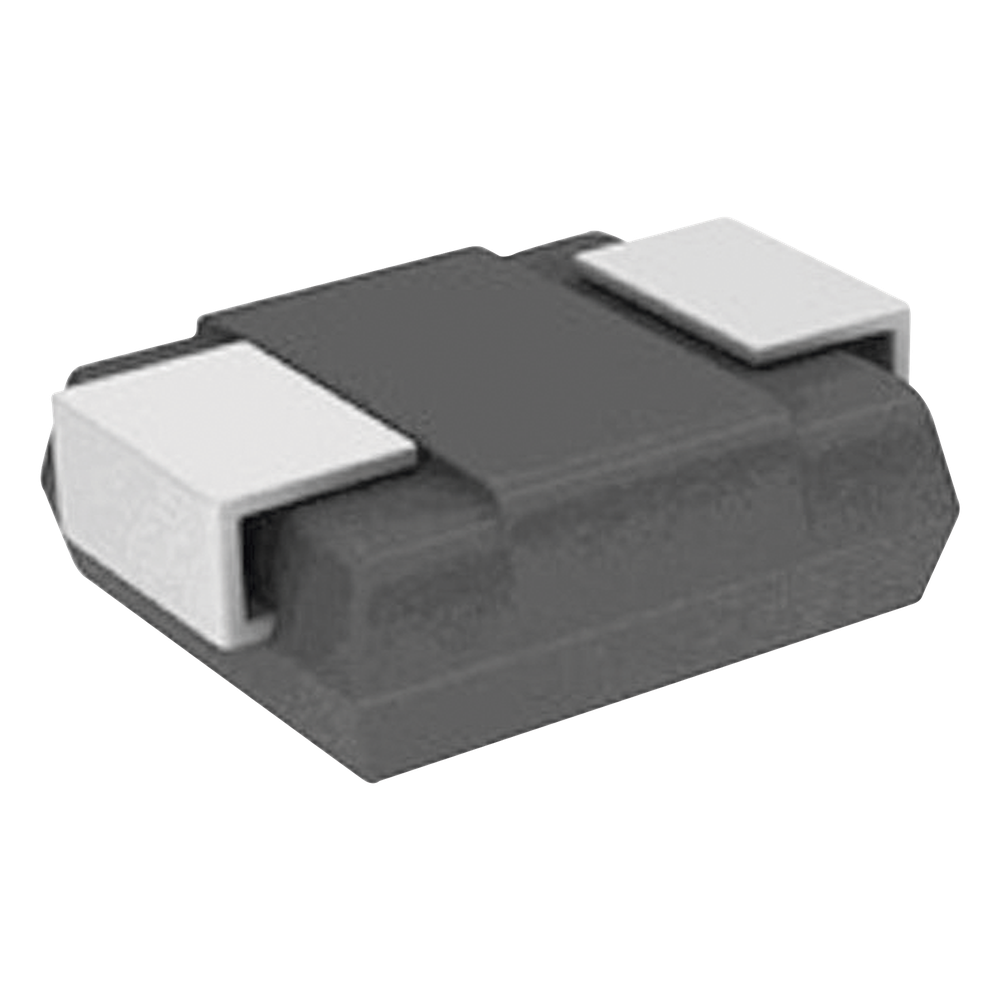

Protege circuitos electrónicos contra picos de voltaje repentinos: este es un absorbedor de transientes en formato SMD, de la marca Syscom, pensado para instalarse directamente en tarjetas PCB. Está hecho para trabajar con corrientes de operación de 100 A y voltajes de 175 Vca o 225 Vcc, absorbiendo energías de hasta 12.0 J cuando ocurre un pico eléctrico. Es un componente para uso profesional en equipos de comunicación e industriales, no un producto de consumo final.
Características principales
Voltaje de operación: 175 Vca / 225 Vcc
Corriente de operación: 100 A
Tensión de clamping: 455 V máxima
Corriente de impulso: 600 A (8/20 μs)
Capacidad de energía: 12.0 J
Dimensiones del componente: 8 x 6 x 3.3 mm
Rango de temperatura de operación: -40 a 85 °C
Rango de temperatura de almacenamiento: 40 a 125 °C
Tecnología de montaje: SMD, para soldadura por reflujo
Cuando un equipo de comunicación o industrial recibe un pico de voltaje inesperado, este componente absorbe esa energía antes de que dañe el circuito. Su tamaño compacto de 8 x 6 x 3.3 mm permite montarlo directamente en la tarjeta PCB sin ocupar espacio extra, ideal para diseños con muchos componentes juntos. Al estar hecho para soldadura por reflujo, se integra en procesos de ensamble automatizado, lo que ayuda a fabricar equipos de forma más rápida y consistente. Es útil en la protección de módulos de comunicación, equipos industriales y de consumo, y en la absorción de picos que generan los relés al conmutar.
Aplicaciones
Características de Diseño: Alta capacidad de corriente de impulso
Bajo voltaje de clamping
Cumple con normas RoHS
Especificaciones técnicas
Características Técnicas
Rango de temperatura operación: -40 a 85 °C
Rango de temperatura almacenamiento: -40 a 125 °C
Especificaciones Eléctricas
Corriente de prueba: 1mA DC
Potencia máxima: 10W
Energía máxima: 12J
Corriente de pico: 600A
Dimensiones
Ancho: 6.0±0.4mm
Largo: 8.0±0.5mm
Altura: 3.2±0.3mm
Código de Identificación
ERZVF2M271
ZNR Surge Absorbers
Serie VF
Normas Aplicables
CQC (GB/T10193, GB/T10194)
Vida de Impulso
ERZVF□M220 a ERZVF□M680: 18A (8/20μs)
ERZVF□M820 a ERZVF□M271: 50A (8/20μs)
ERZVF□M331 a ERZVF□M471: 30A (8/20μs)
Opciones de Empaque
Embalaje: Cinta termoformada (2000 piezas/rollo)
Granel: 200 piezas/bolsa
Preguntas frecuentes
¿Para qué sirve este absorbedor de transientes? Protege circuitos sensibles contra picos eléctricos repentinos, absorbiendo energías de hasta 12.0 J. Se usa en protección de módulos de comunicación, equipos industriales y de consumo, y en la absorción de picos generados por la conmutación de relés.
¿Qué voltajes y corrientes soporta? Trabaja con voltajes de 175 Vca o 225 Vcc y una corriente de operación de 100 A. Su corriente de impulso llega hasta 600 A (8/20 μs) y su tensión de clamping máxima es de 455 V.
¿Cómo se instala en un circuito? Es un componente de montaje superficial (SMD) diseñado para soldadura por reflujo, con dimensiones de 8 x 6 x 3.3 mm, lo que permite integrarlo directamente en tarjetas PCB dentro de procesos de ensamble automatizado.
¿En qué rango de temperatura funciona? Su rango de temperatura de operación va de -40 a 85 °C, y puede almacenarse en un rango de 40 a 125 °C.
