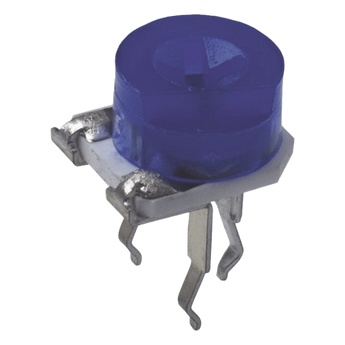

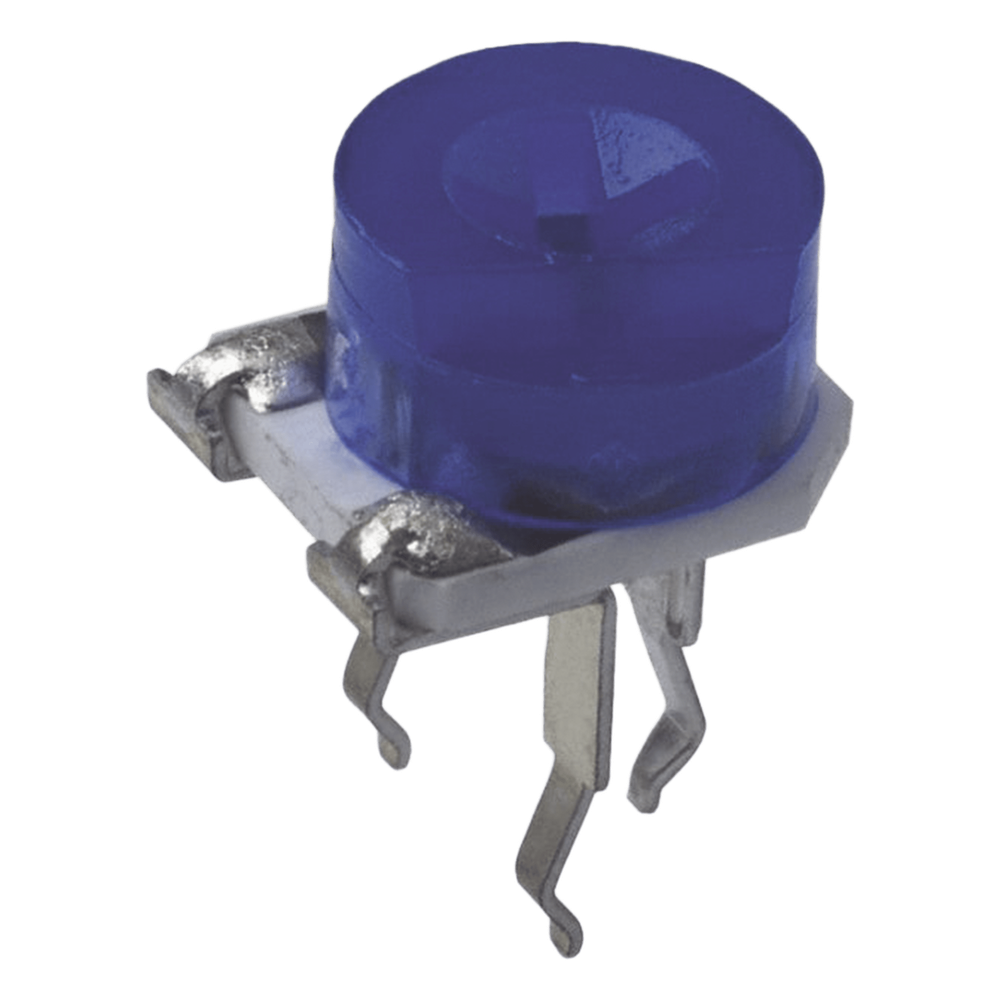

Syscom 3306P-105-ND Potenciómetro Trimpot Redondo 6 mm de 1 MΩ, Montaje Horizontal para PCB
$ 33.99/
Impuesto incluido.
Los gastos de envío se calculan en la pantalla de pago.
MPN3306P-105-ND
Envío gratis a todo México
No se pudo cargar la disponibilidad de retiro
Envíos y devoluciones
Envío gratis a todo México en este producto, sin mínimo de compra.
Garantía: 3 años contra defectos de fabricación.
Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles. Aguascalientes y zona metropolitana: entrega en 24-48 hrs.
Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política
Syscom 3306P-105-ND Potenciómetro Trimpot Redondo 6 mm de 1 MΩ, Montaje Horizontal para PCB$ 33.99/
Descripción del producto
El potenciómetro trimpot Syscom 3306P-105-ND es un componente redondo de 6 mm que se usa para hacer ajustes finos de resistencia dentro de un circuito impreso. Sirve para calibrar señales analógicas en equipos industriales, sistemas de monitoreo e instrumentación electrónica. Se instala en la placa de forma horizontal, pero su tornillo de ajuste queda accesible en posición vertical para poder calibrarlo después de montado.
Características principales
Resistencia nominal: 1 mega ohm (MΩ)
Vueltas de ajuste: 1 vuelta (215° nominal)
Potencia: 0.2 W @ 70°C
Tolerancia: ±25% estándar
Rango de temperatura de operación: -25°C a +100°C
Coeficiente térmico: ±250 ppm/°C
Ángulo mecánico: 260° ±20°
Dimensiones del componente: 6.81 mm de ancho x 8.10 mm de largo x 2.01 mm de alto
Par de operación máximo: 4.5 oz-in
Cuando necesitas afinar una señal analógica sin cambiar todo el circuito, este trimpot te permite hacerlo con una sola vuelta de ajuste, gracias a su rango de 215° nominal. Su tamaño compacto de 6 mm lo hace ideal para placas con espacio limitado, sin sacrificar la posibilidad de calibrarlo una vez instalado, ya que el ajuste queda accesible en vertical. Su diseño resistente a polvo y su rango de temperatura de -25°C a +100°C le permiten funcionar en entornos industriales exigentes donde otros componentes más delicados fallarían. Con una resistencia de 1 mega ohm y un par de operación bajo, se ajusta con facilidad sin necesitar herramientas especializadas.
Especificaciones técnicas
Dimensiones
2.01 ±0.15 mm (0.079 ±0.006') profundidad
Características Ambientales
Temperatura operativa: -25°C a +100°C
Resistencia a salpicaduras
Vida útil: 1,000 horas @ 0.2W
Opciones de Ajuste
Ajuste con ranura cruz
Herramienta de ajuste H-90 recomendada
Ajuste vertical desde la superficie
Notas de Montaje
Diseño open-frame industrial
Cumple con RoHS
No usar limpieza acuosa
Preguntas frecuentes
¿Para qué sirve este trimpot de 1 MΩ? Sirve para hacer ajustes de precisión en circuitos impresos, como calibrar señales analógicas en equipos industriales, sistemas de monitoreo e instrumentación electrónica.
¿Cómo se instala y se ajusta? Se monta de forma horizontal en la placa (PCB) usando sus pines soldables, y su tornillo de ajuste queda en posición vertical, lo que permite calibrarlo con facilidad después de instalado, con un par de operación máximo de 4.5 oz-in, sin herramientas especializadas.
¿Qué tan preciso es el ajuste de resistencia? El trimpot tiene una resistencia nominal de 1 mega ohm con una tolerancia estándar de ±25% y se ajusta en una sola vuelta de 215° nominal, dentro de un ángulo mecánico total de 260° ±20°.
¿En qué condiciones de temperatura puede trabajar? Está diseñado para operar en un rango de -25°C a +100°C, con un coeficiente térmico de ±250 ppm/°C que ayuda a mantener su estabilidad ante variaciones de temperatura.
