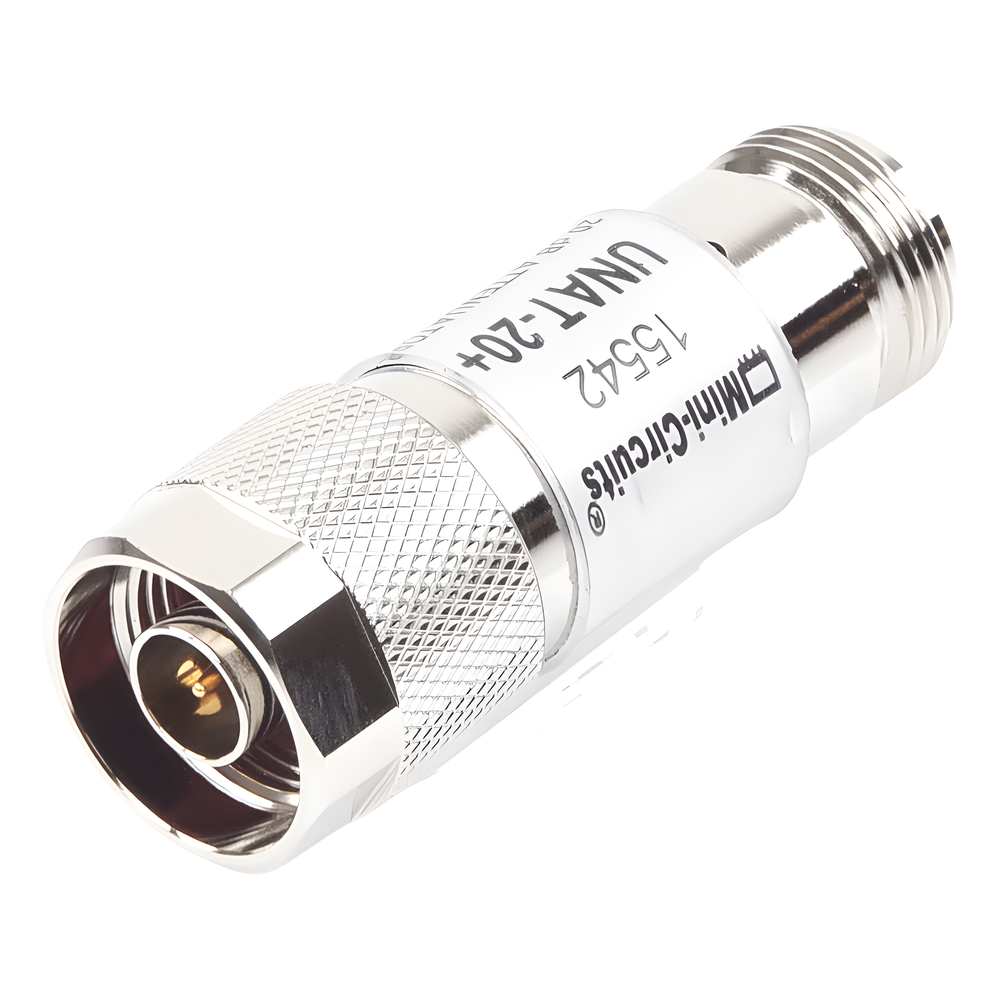

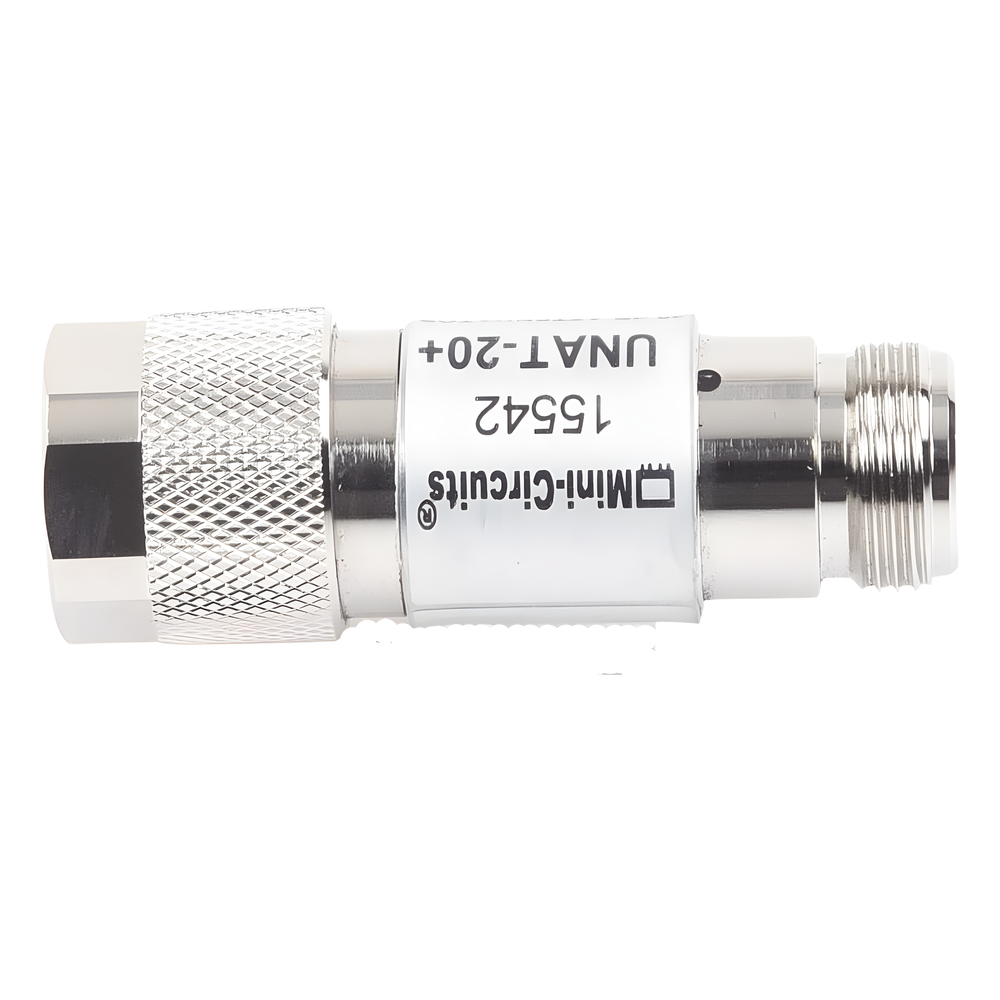

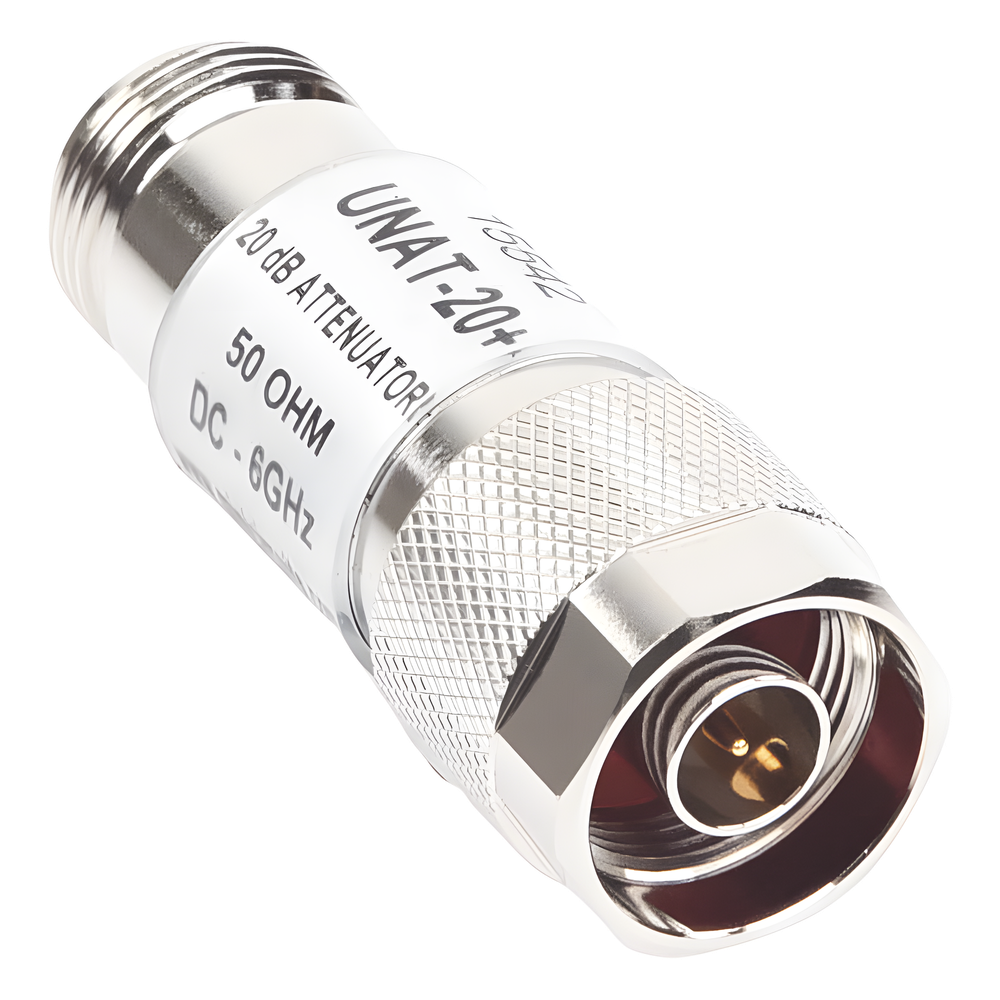

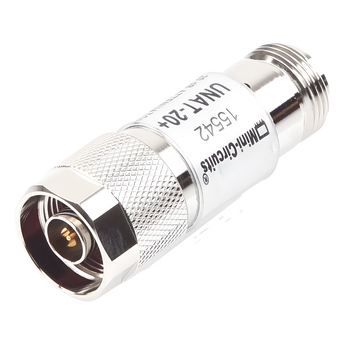

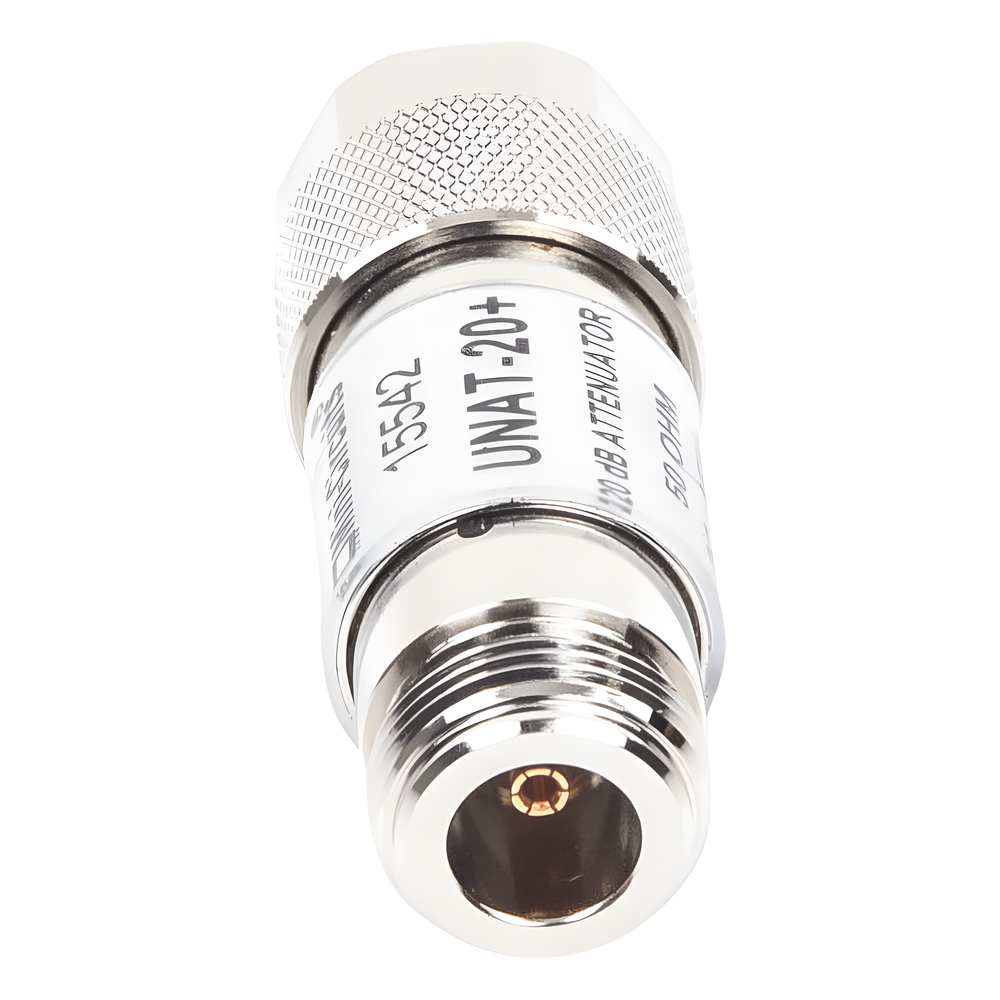

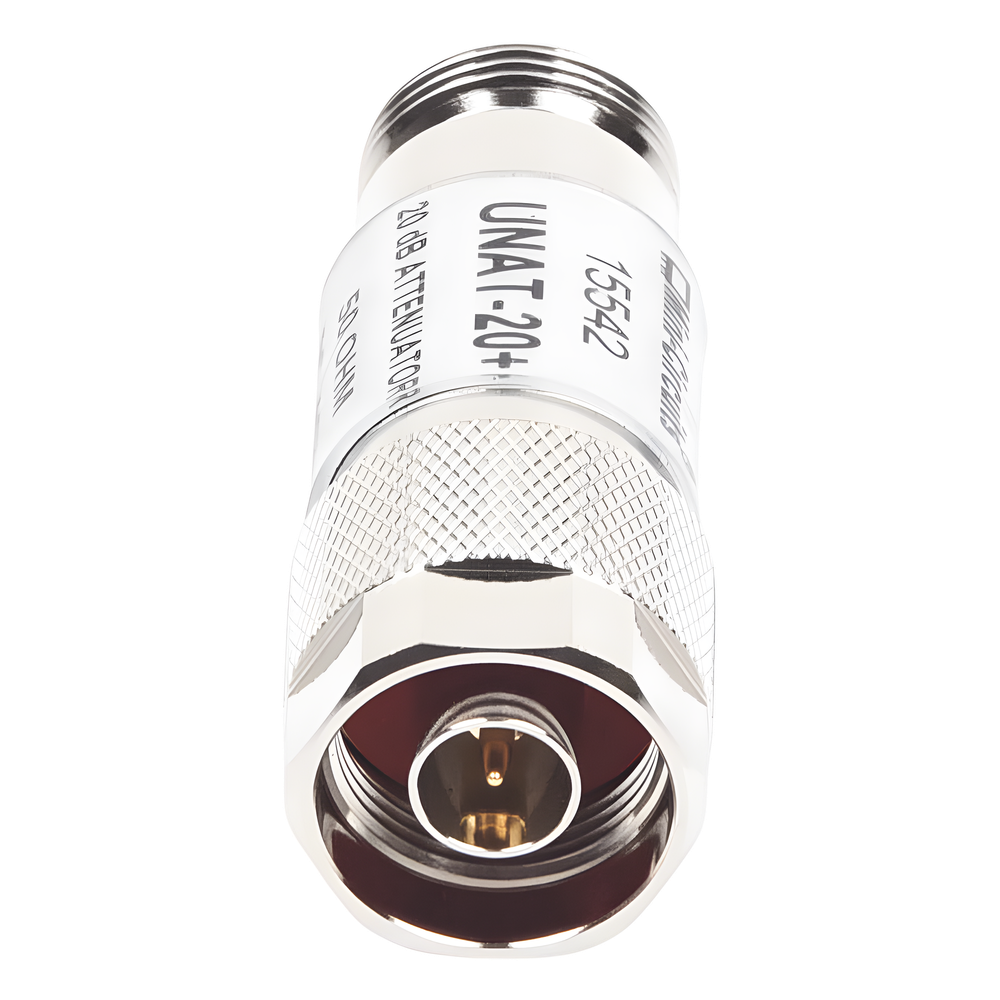

Mini Circuits UNAT-20 Atenuador en Línea RF 20 dB, DC-6 GHz, Conectores N Macho-Hembra
- MPNUNAT-20
Envíos y devoluciones
Envío gratis a todo México en este producto, sin mínimo de compra.
Garantía: 3 años contra defectos de fabricación.
Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.
Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política
Descripción del producto
Es un atenuador en línea de radiofrecuencia que reduce el nivel de una señal de forma controlada y precisa, sin distorsionarla. Funciona en un rango muy amplio de frecuencias, desde corriente directa hasta 6 GHz, y se conecta directo gracias a sus conectores tipo N macho-hembra. Está diseñado para equipos de medición, prueba e instrumentación de RF que necesitan estabilidad y bajo margen de error.
Características principales
- Atenuación: 20 ±0.3 dB
- Rango de frecuencia: DC - 6000 MHz
- Potencia máxima: 0.5 W
- Impedancia: 50 Ω
- Conectores: N-type macho-hembra
- VSWR: 1.75:1 (DC-3 GHz), 1.25:1 (3-4.5 GHz), 1.30:1 (4.5-6 GHz)
- Flatness: 0.45 dB (DC-3 GHz), 0.45 dB (3-4.5 GHz), 0.40 dB (4.5-6 GHz)
- Temperatura de operación: -45°C a 100°C
- Peso: 72.5 g
Cuando necesitas medir o probar una señal de radiofrecuencia sin que se distorsione, este atenuador te da una reducción exacta de 20 dB con un margen de error muy pequeño, de solo ±0.3 dB. Su rango de frecuencia tan amplio, desde corriente directa hasta 6 GHz, permite usarlo en distintos tipos de equipos de comunicación e instrumentación de prueba. La construcción unibody resiste temperaturas extremas, de -45°C a 100°C, por lo que funciona bien en entornos industriales exigentes. Y como usa conectores N macho-hembra, se integra directo en la línea sin necesidad de adaptadores adicionales.
Preguntas frecuentes
¿Para qué sirve el atenuador UNAT-20 de Mini Circuits?
Sirve para reducir el nivel de una señal de radiofrecuencia de forma controlada, con 20 dB de atenuación y una tolerancia estrecha de ±0.3 dB, útil en ajuste de nivel de señal y emparejamiento de impedancia.
¿En qué rango de frecuencias funciona?
Opera desde corriente directa (DC) hasta 6000 MHz (6 GHz), con distintos valores de flatness y VSWR según la banda de frecuencia.
¿Qué tipo de conectores tiene?
Cuenta con conectores tipo N macho-hembra, lo que permite insertarlo directo en la línea sin adaptadores adicionales.
¿Resiste condiciones industriales exigentes?
Sí, su construcción unibody robusta soporta temperaturas de operación de -45°C a 100°C y de almacenamiento de -55°C a 100°C.
