Txpro TX600BOARD Tablilla de Reparación para Radios TX-600, 8 Capas, Circuito de Audio UTC2822D

$ 317.99
Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
  • MPNTX600BOARD
Envío gratis a todo México
Envíos y devoluciones

Envío gratis a todo México en este producto, sin mínimo de compra.

Garantía: 3 años contra defectos de fabricación.

Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.

Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política

Descripción del producto

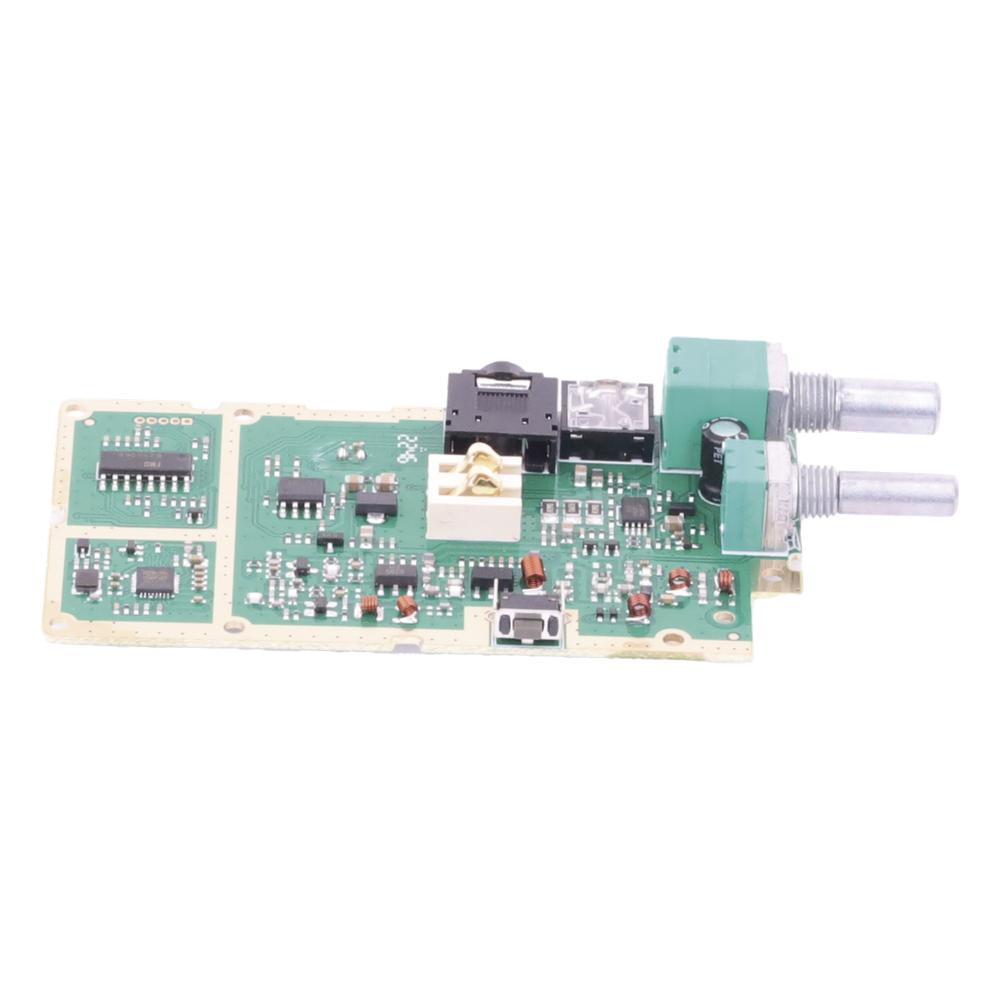

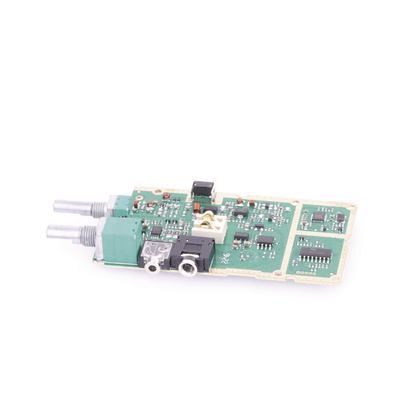

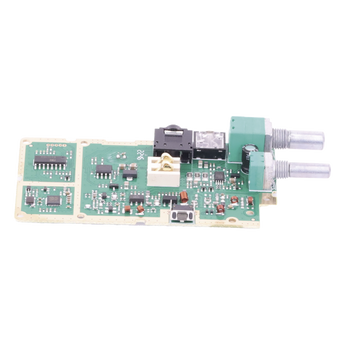

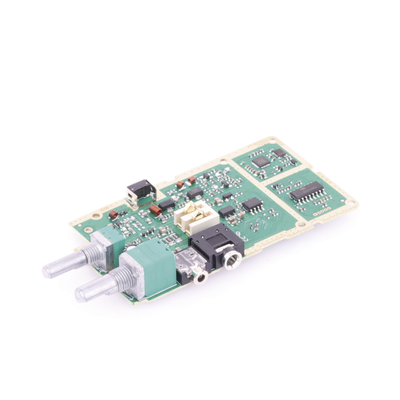

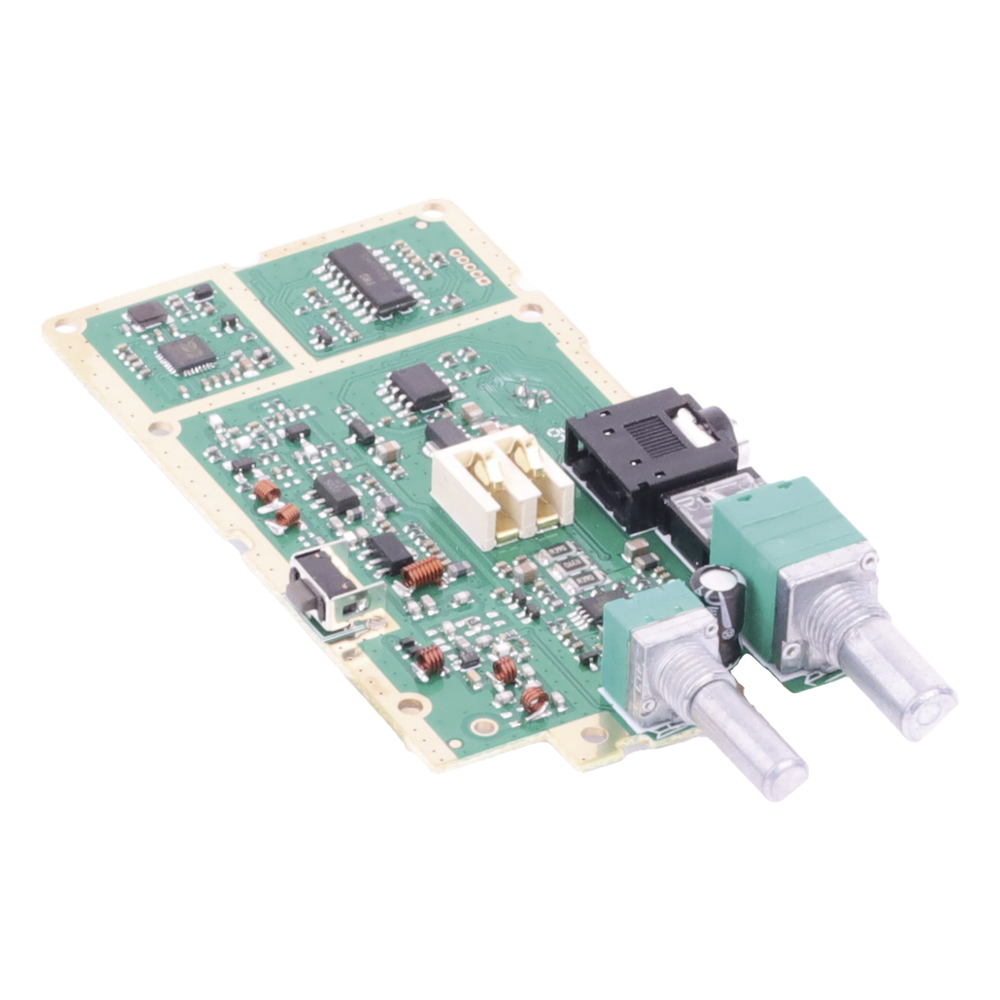

En un taller de radiocomunicación donde se reparan equipos portátiles, esta tablilla Txpro TX600BOARD es la pieza que restaura el funcionamiento de los radios TX-600. Integra los componentes electrónicos necesarios para devolverle al equipo su audio y sus controles básicos. Está pensada para técnicos que dan mantenimiento o reparan este modelo específico de radio.

Características principales

  • Diseño de capas: 8 capas numeradas para organización de montaje
  • Circuito de audio: UTC2822D (U6) para restauración de señal
  • Tensión de operación: 7.4V (BT1)
  • Frecuencia de operación: 1 MHz
  • Regulador de voltaje: HTL7G06S006P
  • Conector J1: Phonejack stereo 3.5mm
  • Conector J2: Phonejack stereo 2.5mm
  • Control de audio y canales: Potenciómetros para volumen y selección de canales

Cuando un radio TX-600 deja de funcionar por falla en su circuito interno, esta tablilla permite restaurar su operación sin necesidad de cambiar todo el equipo. El circuito de audio UTC2822D se encarga de recuperar la calidad de la señal, mientras los potenciómetros mantienen el control de volumen y canales tal como el usuario lo conoce. Los conectores phonejack de 3.5mm y 2.5mm facilitan conectar accesorios de audio como micrófonos o audífonos. Su diseño de 8 capas numeradas ayuda al técnico a identificar dónde va cada componente durante el montaje, lo que agiliza la reparación.

Especificaciones técnicas

Especificaciones Técnicas

  • Tamaño: A3
  • Incluye circuito de audio (U6 UTC2822D)
  • Componentes de filtrado RF (L9 18NH/CH, L10 12NH/CH)

Componentes Principales

  • Conectores: J1 Phonejack Stereo 3.5mm, J2 Phonejack Stereo 2.5mm

Características de Diseño

  • Pistas de señalización claramente identificadas
  • Espaciado estandarizado para fácil instalación
  • Diseño compacto y eficiente

Conectividad

  • Entrada de antena (E1)
  • Conector de batería (BT1 7.4V)
  • Salida de audio (LS1)
  • Conector de programación (P1 5+3.3V)
  • Interfaz de control (KCS, NCS, ATADS)

Funcionalidades

  • Control de volumen ajustable
  • Selección de canales programable
  • Detección de baja batería (BAT_LOW)
  • Control de transmisión (TX_EN)
  • Control de recepción (RX_EN)
  • Función de encendido/apagado (SW1A, SW1B)

Preguntas frecuentes

¿Para qué modelo de radio sirve esta tablilla?
Esta tablilla Txpro TX600BOARD está diseñada específicamente para radios TX-600, ya que su frecuencia de operación de 1 MHz es compatible con ese equipo.

¿Qué tipo de conectores de audio tiene?
Cuenta con dos conectores: J1 phonejack stereo de 3.5mm y J2 phonejack stereo de 2.5mm, ambos para interfaz de audio.

¿Cómo controla el volumen y los canales?
El control se realiza mediante potenciómetros integrados en la tablilla, que permiten ajustar el volumen y seleccionar canales.

¿Con qué voltaje trabaja esta tablilla?
Opera con una tensión de 7.4V, según su especificación en el punto BT1 de la tablilla.
