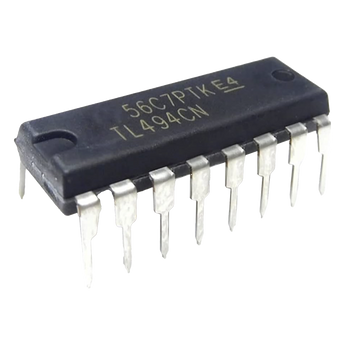

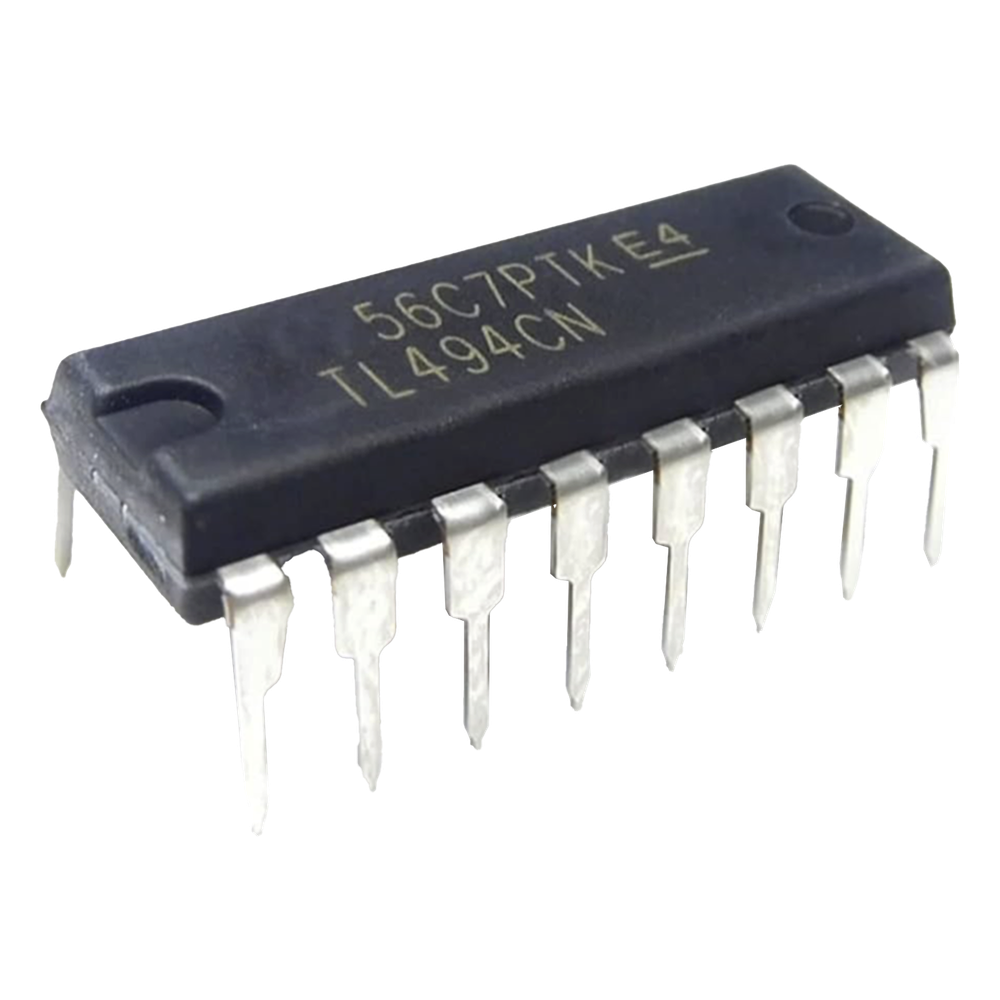

Syscom Parts TL494CN Controlador PWM 300 kHz, 7-40V, 2 Salidas, PDIP-16
- MPNTL494CN
Envíos y devoluciones
Envío gratis a todo México en este producto, sin mínimo de compra.
Garantía: 3 años contra defectos de fabricación.
Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.
Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política
Descripción del producto
En talleres de reparación electrónica donde se diseñan o reparan fuentes de alimentación conmutadas, el TL494CN es un circuito integrado controlador de modulación por ancho de pulso (PWM). Sirve para regular y controlar la conversión de voltaje en fuentes DC-DC, gracias a sus dos salidas independientes y su amplio rango de voltaje de entrada.
Características principales
- Frecuencia de conmutación: Hasta 300 kHz
- Voltaje de entrada: 7 V a 40 V
- Voltaje de salida: 40 V
- Corriente de salida: 200 mA
- Número de salidas: 2 salidas independientes
- Ciclo de trabajo máximo: 45%
- Tiempo de subida / caída: 100 ns / 40 ns
- Encapsulado: PDIP-16, montaje through-hole
- Temperatura de operación: -40°C a +85°C
Diseñar o reparar una fuente conmutada exige un controlador que responda rápido y soporte condiciones variables de voltaje. El TL494CN trabaja con entradas desde 7 V hasta 40 V, lo que le da flexibilidad para integrarse en distintos diseños de conversión DC-DC. Sus dos salidas independientes permiten mayor libertad al armar el circuito, y su tiempo de subida de 100 ns junto con el de caída de 40 ns aseguran una conmutación rápida y eficiente. Al soportar topologías como boost, buck, flyback, forward y push-pull, es una pieza versátil para quienes ensamblan o dan mantenimiento a equipos de potencia.
Preguntas frecuentes
¿Qué topologías de fuente puedo controlar con el TL494CN?
Soporta topologías boost, buck, flyback, forward y push-pull, según indica la ficha técnica del componente.
¿Cuál es el rango de voltaje de entrada que admite?
Acepta un voltaje de entrada amplio, de 7 V a 40 V, lo que le da versatilidad para distintos diseños de conversión DC-DC.
¿Cuántas salidas tiene y qué corriente entrega?
Cuenta con 2 salidas independientes y una corriente de salida de 200 mA, con voltaje de salida de hasta 40 V.
¿En qué tipo de encapsulado viene y cómo se monta?
Viene en encapsulado PDIP-16, con estilo de montaje through-hole, pensado para integrarse fácilmente en prototipos y placas.
