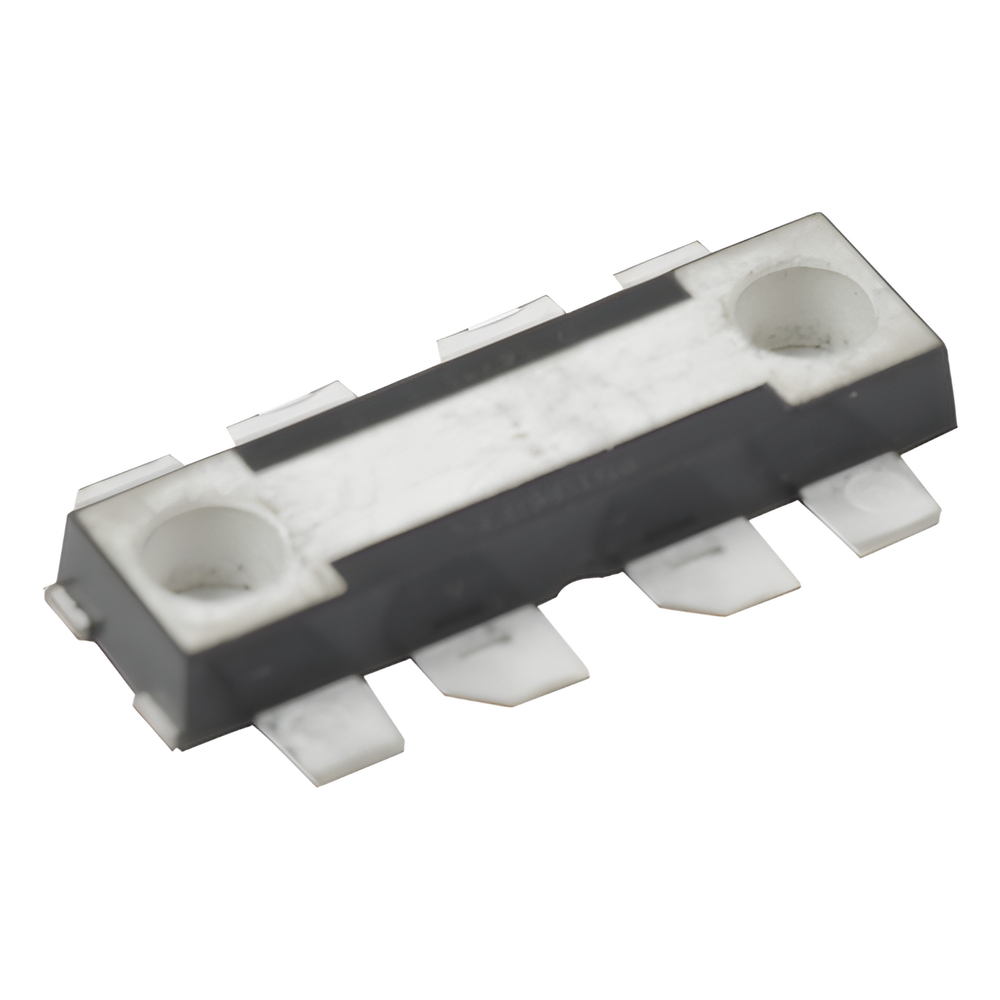

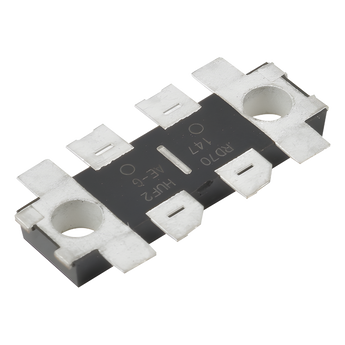

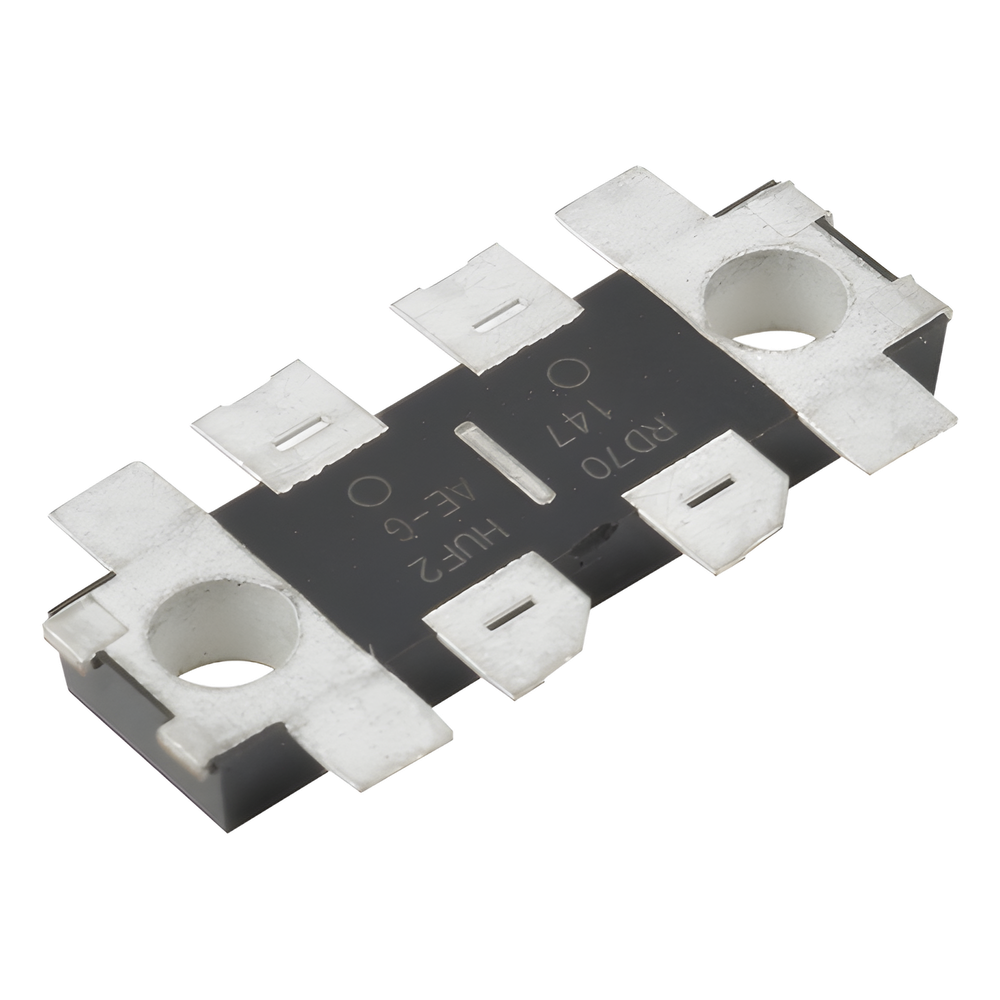

Syscom Parts RD70HUF2 Transistor de Potencia MOSFET 70W VHF/UHF 40V 20A

$ 1,588.99
Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
  • MPNRD70HUF2
Envío gratis a todo México
Envíos y devoluciones

Envío gratis a todo México en este producto, sin mínimo de compra.

Garantía: 3 años contra defectos de fabricación.

Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.

Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política

Descripción del producto

Mantener la señal estable en un amplificador de radio de alta potencia es posible gracias a este transistor de potencia MOSFET RD70HUF2, un componente electrónico pensado para reforzar circuitos de transmisión en las bandas VHF (135-175 MHz) y UHF (450-530 MHz). Está diseñado para técnicos e instaladores que reparan o construyen amplificadores de radiocomunicación profesionales. Su diodo de protección integrado ayuda a que el circuito sea más seguro frente a sobretensiones.

Características principales

  • Tensión Drenaje-Fuente: 40V (máx.)
  • Corriente de Drenaje: 20A (máx.)
  • Disipación del Canal: 300W
  • Resistencia Térmica: 0.5°C/W
  • Temperatura de Canal: 175°C
  • Potencia de Salida en VHF (135-175 MHz): 84W típico
  • Potencia de Salida en UHF (450-530 MHz): 75W típico
  • Eficiencia del drenaje a 175 MHz: 74%
  • Empaque: Cinta y carrete, 500 unidades por carrete

Cuando un amplificador de radio pierde potencia o se calienta de más, la causa suele estar en el transistor de salida. El RD70HUF2 resuelve eso con una disipación térmica de 300W y una resistencia térmica baja de 0.5°C/W, lo que le permite trabajar en condiciones exigentes sin fallar por calor. Su diodo de protección integrado en la puerta simplifica el circuito y lo protege de picos de voltaje inesperados. Al ofrecer hasta 84W típicos en VHF y 75W típicos en UHF, es una pieza clave para quienes dan mantenimiento o construyen equipos de transmisión profesional.

Aplicaciones

  • Etapa de salida de amplificadores de alta potencia
  • Sistemas de radio móvil VHF/UHF
  • Equipos de comunicación de banda ancha
  • Condiciones ambientales: Temperatura de operación: -40°C a 175°C
  • Temperatura de almacenamiento: -40°C a 175°C
  • Temperatura de prueba: 25°C (a menos que se indique)

Especificaciones técnicas

Especificaciones eléctricas

  • Tensión puerta-fuente: -5/+10V

Desempeño RF

  • Potencia de salida: 84W típico a 175MHz
  • Eficiencia: 74% típico a 175MHz
  • Potencia de entrada: 4.0W a 175MHz
  • Potencia de salida: 75W típico a 530MHz
  • Eficiencia: 64% típico a 530MHz
  • Potencia de entrada: 5.5W a 530MHz

Frecuencia de operación

  • Rango VHF: 135-175 MHz
  • Rango UHF: 450-530 MHz
  • Frecuencias típicas: 135, 155, 175, 450, 490, 530 MHz

Condiciones de prueba

  • Tensión de prueba: 12.5V
  • Corriente de polarización: 1.0A total / 0.5A por lado
  • Impedancia: 50Ω
  • Tasa de VSWR: 20:1

Compatibilidad

  • Cumple con RoHS
  • Plomo en soldaduras de alta temperatura (más del 85%)
  • Excepción aplicable: Soldaduras de alta temperatura

Características eléctricas típicas

  • Corriente de drenaje sin tensión de puerta: 150μA
  • Corriente de fuga puerta-fuente: 2.5μA
  • Tensión umbral de puerta: 1.6V (mín.) - 2.4V (máx.)

Configuración del circuito

  • Paquete de moldeado
  • Conexión de múltiples electrodos
  • Diseño para evaluación VHF (135-175MHz)

Composición del paquete

  • Material: Silicio
  • Encapsulado: Paquete de molde
  • Configuración de pines
  • Cumple con estándares RoHS

Configuración de pines

  • 1. Fuente (común)
  • 2. Drenaje
  • 3. Drenaje
  • 4. Fuente (común)
  • 5. Fuente (común)
  • 6. Puerta
  • 7. Puerta
  • 8. Fuente (común)
  • 9. Fuente (común)

Características de diseño

  • Diseño para alta eficiencia
  • Optimizado para VHF/UHF
  • Construcción de bajo ESR

Evaluación y prueba

  • Evaluación en placa de prueba VHF
  • Impedancia característica: 50Ω
  • Material del sustrato: Epoxi de vidrio
  • Const. dieléctrica: 4.8 @1GHz
  • Tangente de pérdida: 0.018 @1GHz
  • Documentación: AN-VHF-049

Componentes asociados

  • Capacitores cerámicos de alta Q
  • Bobinas de precisión
  • Resistencias de chip SMD
  • Capacitores electrolíticos de 220μF

Preguntas frecuentes

¿Para qué bandas de frecuencia sirve el RD70HUF2?
Funciona en la banda VHF de 135 a 175 MHz y en la banda UHF de 450 a 530 MHz, lo que lo hace apto para amplificadores de radiocomunicación que operan en ambos rangos.

¿Qué corriente y voltaje máximo soporta este transistor?
Soporta una tensión Drenaje-Fuente máxima de 40V y una corriente de Drenaje máxima de 20A.

¿En qué formato se vende el RD70HUF2?
Se distribuye en formato de cinta y carrete, con 500 unidades por carrete.

¿Qué tan eficiente es este transistor en cada banda?
Alcanza una eficiencia del drenaje de 74% típico en la banda VHF (175 MHz) y de 64% típico en la banda UHF, según las especificaciones del fabricante.
