Syscom Parts CD4066BE Circuito Integrado Interruptor Cuádruple Bilateral DIP-14, 3V a 18V, Resistencia On 125 Ω
$ 25.99/
Impuesto incluido.
Los gastos de envío se calculan en la pantalla de pago.
MPNCD4066BE
Envío gratis a todo México
No se pudo cargar la disponibilidad de retiro
Envíos y devoluciones
Envío gratis a todo México en este producto, sin mínimo de compra.
Garantía: 3 años contra defectos de fabricación.
Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles. Aguascalientes y zona metropolitana: entrega en 24-48 hrs.
Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política
Descripción del producto

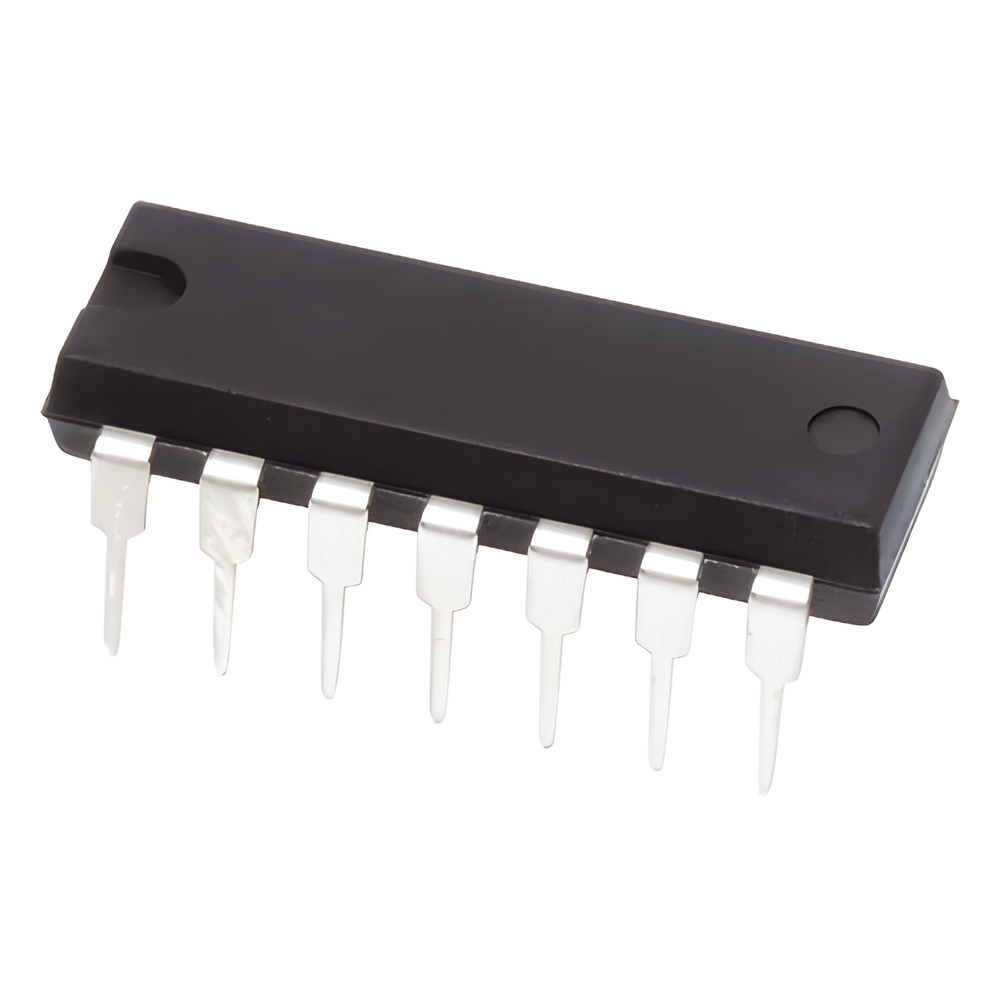

El circuito integrado Syscom Parts CD4066BE es un chip con cuatro interruptores bilaterales independientes en encapsulado DIP-14. Sirve para conmutar y multiplexar señales analógicas y digitales de forma controlada, permitiendo transmisión bidireccional mediante lógica digital.
Características principales
Encapsulado: DIP-14
Número de interruptores: 4 interruptores bilaterales
Rango de voltaje de operación: 3V a 18V
Temperatura de operación: -55°C a 125°C
Resistencia en estado ON: 125 Ω
Corriente de fuga: 10 pA típico
Impedancia de entrada: 10¹² Ω típico
Cuando un proyecto necesita conmutar señales sin perder calidad, la resistencia en estado ON de 125 Ω del CD4066BE ayuda a que la señal llegue casi intacta. Su rango de voltaje de 3V a 18V le da flexibilidad para adaptarse a distintos diseños electrónicos, y su capacidad de operar entre -55°C y 125°C lo hace confiable incluso en condiciones industriales exigentes. Además, su bajo consumo de energía resulta útil en circuitos donde la eficiencia es importante durante operación continua. Es una pieza pensada para quienes arman o reparan equipos que requieren control preciso de señales analógicas y digitales.
Aplicaciones
Transmisión de señales bidireccionales controladas por lógica digital
Conversión analógico-digital y digital-analógico
Control de frecuencia, impedancia, fase y ganancia de señales analógicas
Especificaciones técnicas
Características Eléctricas
Resistencia en estado on: 125-Ω típico para operación a 15-V
Rango de voltaje: 3V a 18V
Especificaciones
Dimensiones: 19.30mm × 6.35mm
Resistencia on-state: 125-Ω típico
Matched on-state resistance: ±5Ω
Frecuencia de respuesta: 40MHz típico
Condiciones Operativas
Voltaje de suministro: 3V a 18V
Temperatura operativa: -55°C a 125°C
Corriente quiescente: 0.01-30µA
Distorsión: <0.5% típico
Crosstalk: -50dB típico
Configuración de Pines
14 pines: 4 interruptores bilaterales
Alimentación: VDD (pin 14) y VSS (pin 7)
Control: 4 pines de control independientes
Señales: 8 pines para señales I/O
Características Detalladas
Baja distorsión en señales analógicas
Alta relación señal de salida/voltaje de apagado
Bajo ruido y crosstalk entre canales
Conmutación bidireccional de señales
Alta inmunidad al ruido
Operación estable en rango amplio de temperatura
Información de Prueba
Prueba de corriente quiescente: 100% probado a 20-V
Clasificaciones paramétricas: 5-V, 10-V y 15-V
Temperatura de prueba: -55°C a 125°C
Prueba de distorsión: 0.4% típico a 1kHz
Condiciones de Almacenamiento
Temperatura de almacenamiento: -65°C a 150°C
Temperatura máxima de unión: 175°C (paquete cerámico), 150°C (paquete plástico)
¿Para qué sirve el CD4066BE? Sirve para conmutar y multiplexar señales analógicas y digitales, permitiendo transmisión bidireccional controlada por lógica digital.
¿Qué rango de voltaje soporta este circuito integrado? Opera con voltajes de entre 3V y 18V, lo que le da flexibilidad para diferentes aplicaciones electrónicas.
¿Resiste temperaturas extremas? Sí, está diseñado para operar en un rango de temperatura de -55°C a 125°C, apto para entornos exigentes.
¿Qué tipo de encapsulado tiene? Viene en encapsulado DIP-14, pensado para montaje en socket o para soldarse directamente.
