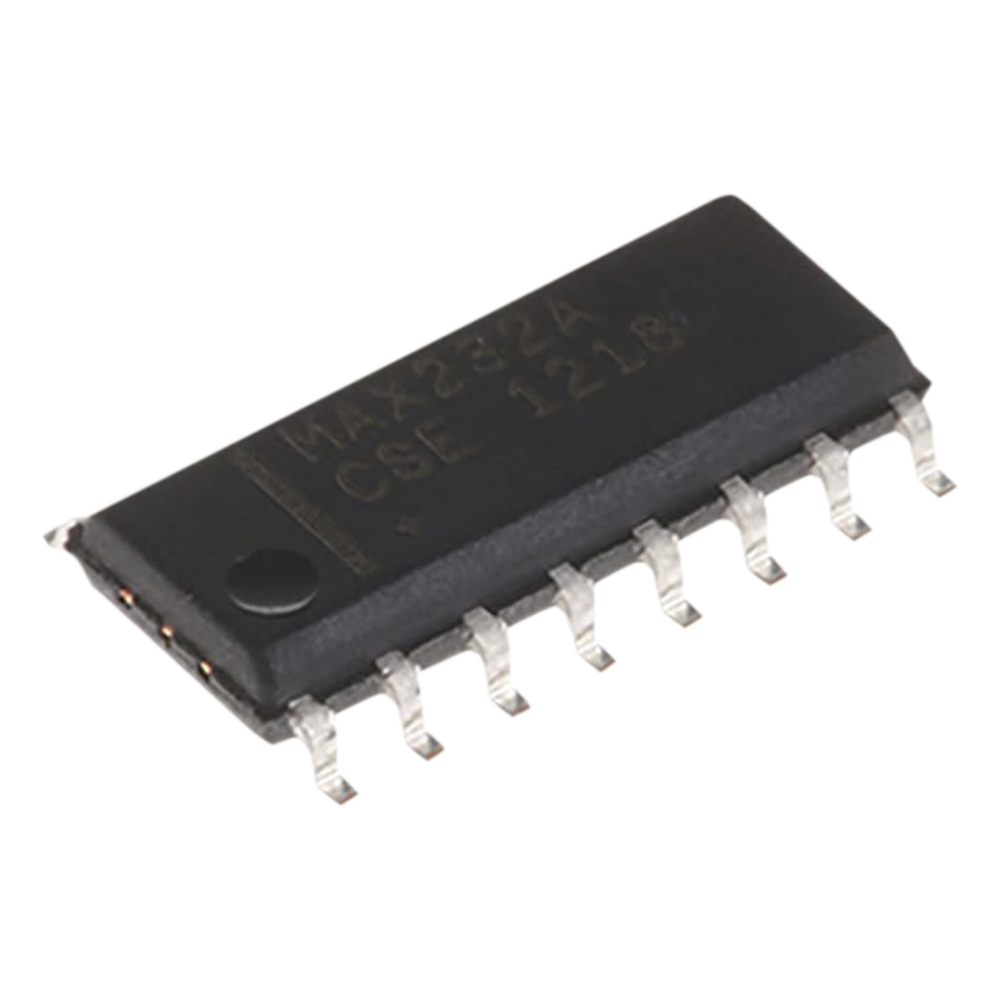

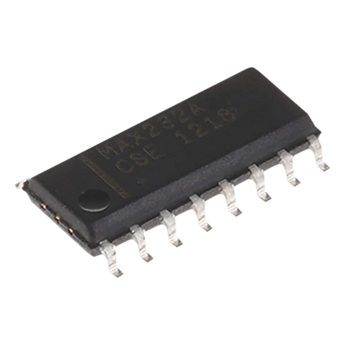

Syscom MAX232ACSE-ND Circuito Integrado RS-232, 2 Drivers y 2 Receivers, Encapsulado 16-SOIC

$ 182.99
Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
  • MPNMAX232ACSE-ND
Envío gratis a todo México
Envíos y devoluciones

Envío gratis a todo México en este producto, sin mínimo de compra.

Garantía: 3 años contra defectos de fabricación.

Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.

Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política

Descripción del producto

Este circuito integrado de Syscom convierte señales digitales TTL/CMOS a estándar RS-232 para comunicación serial entre dispositivos. Integra dos controladores y dos receptores en un solo chip, por lo que no necesita componentes adicionales de alta tensión para funcionar. Es útil en diseños electrónicos y de radiocomunicación que requieren una interfaz serial confiable.

Características principales

  • Controladores y receptores: 2 controladores y 2 receptores integrados
  • Alimentación: +5Vcc con tolerancia del 10%
  • Velocidad de transmisión: Hasta 116 kbps
  • Protección de entrada: Hasta ±25V
  • Encapsulado: 16-SOIC para montaje superficial
  • Corriente de alimentación (Vcc): 10mA típico
  • Tensión de salida del transmisor: ±5V a ±8V
  • Resistencia de entrada RS-232: 3kΩ a 7kΩ

Cuando un proyecto electrónico necesita comunicarse por puerto serial RS-232, este chip evita tener que armar un circuito con fuentes de alta tensión, ya que genera esos niveles internamente. Basta con alimentarlo con +5Vcc, el mismo voltaje que usa la lógica digital estándar, para que empiece a funcionar. Su protección de entrada hasta ±25V lo hace más resistente ante variaciones de voltaje en la línea de conexión. Al venir en un encapsulado compacto 16-SOIC, es fácil integrarlo en circuitos impresos donde el espacio es limitado.

Aplicaciones

  • Interfaz de traducción entre TTL/CMOS y RS-232
  • Redes RS-232 multidrop
  • Equipos de diagnóstico portátiles
  • Interfaces de comunicación para microcontroladores
  • Sistemas de adquisición de datos
  • Equipos de prueba y medición

Especificaciones técnicas

Características Físicas

  • Rango de temperatura de operación: 0°C a +70°C
  • Rango de temperatura de almacenamiento: -65°C a +160°C
  • Temperatura de soldadura: +300°C máximo (10s)
  • Disipación de potencia: 842mW (16-Pin Plastic DIP)

Características RS-232

  • Transmisores: 2 canales
  • Receptores: 2 canales
  • Impedancia de salida: 300Ω a 10MΩ
  • Corriente de cortocircuito: ±60mA
  • Tiempo de propagación: 4-10µs (transmisor), 0.6-3µs (receptor)

Características de Apagado

  • Modo apagado: 5µW
  • Tiempo de activación: 250µs
  • Tiempo de desactivación: 600ns
  • Corriente de apagado: ±1µA máximo
  • Umbral de apagado: 1.4V (bajo), 2.0V (alto)

Configuración de Pines

  • 1 (C1+): Conexión para capacitor de carga
  • 2 (V+): Salida positiva de voltaje
  • 3 (C1-): Conexión para capacitor de carga negativo
  • 4 (C2+): Segundo capacitor de carga positivo
  • 5 (C2-): Segundo capacitor de carga negativo
  • 6 (V-): Salida negativa de voltaje
  • 7 (T2OUT): Salida del transmisor 2
  • 8 (R2IN): Entrada del receptor 2
  • 9 (R2OUT): Salida del receptor 2
  • 10 (T2IN): Entrada del transmisor 2
  • 11 (T1IN): Entrada del transmisor 1
  • 12 (R1OUT): Salida del receptor 1
  • 13 (R1IN): Entrada del receptor 1
  • 14 (T1OUT): Salida del transmisor 1
  • 15 (GND): Tierra
  • 16 (VCC): Alimentación +5V

Preguntas frecuentes

¿Qué alimentación necesita este circuito integrado?
Opera con +5Vcc con una tolerancia del 10%, el mismo voltaje estándar que usa la lógica digital, sin necesitar fuentes adicionales de alta tensión.

¿Cuál es la velocidad máxima de transmisión de datos?
Alcanza hasta 116 kbps de velocidad de datos serial.

¿Qué protección de entrada ofrece?
Cuenta con protección de entrada hasta ±25V, lo que ayuda a proteger el circuito ante sobretensiones en la línea.

¿Cuántos drivers y receptores integra el chip?
Integra 2 controladores (drivers) y 2 receptores en un solo encapsulado 16-SOIC.
