Descripción del producto

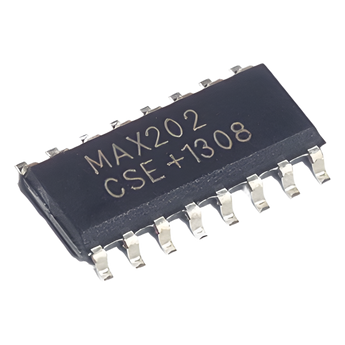

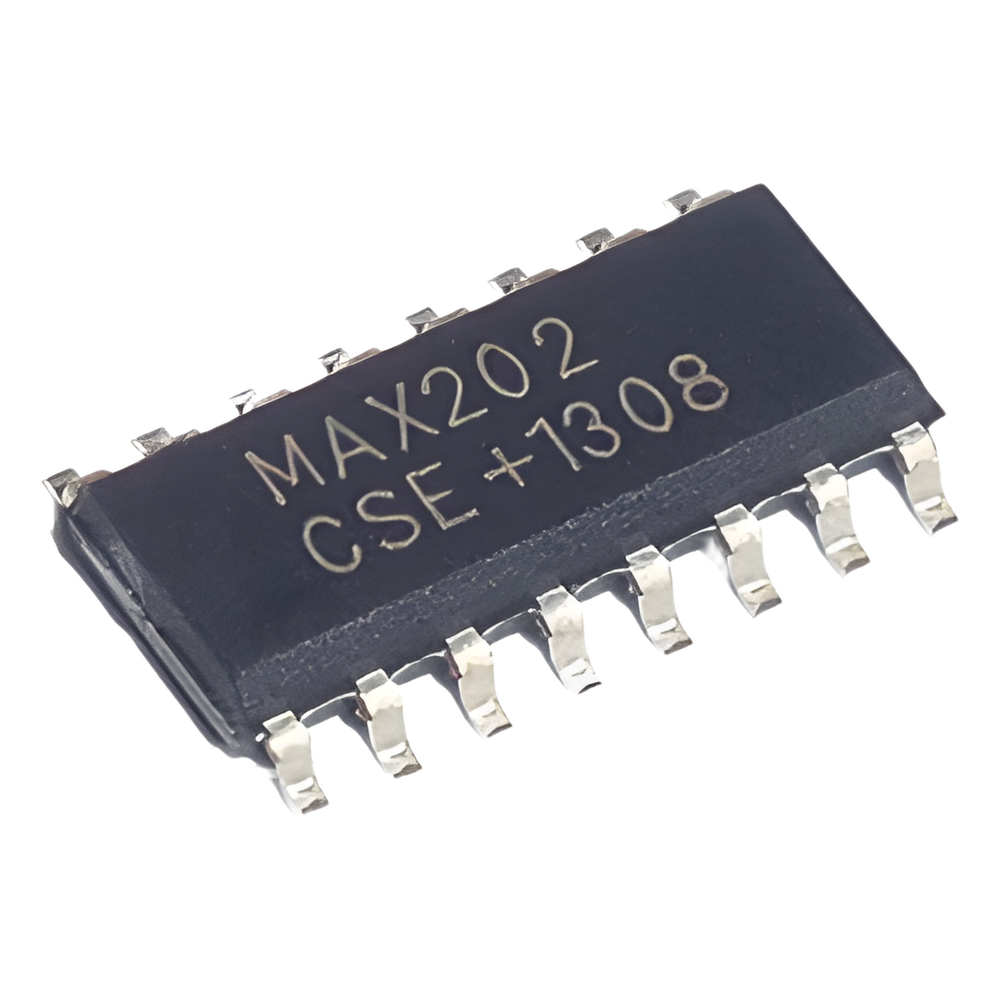

El circuito integrado Syscom MAX202CSE-ND es un tranceptor RS-232 que convierte señales para comunicación serial. Sirve para conectar módems, periféricos industriales y equipos de instrumentación que usan el estándar RS-232, integrando en un solo chip 2 drivers y 2 receptores sin necesitar componentes externos adicionales.
Características principales
Alimentación: +5V ±10%
Consumo de corriente: 11-20 mA (típico)
Canales: 2 Drivers / 2 Receivers
Velocidad de datos: Hasta 120 kbps
Encapsulado: SOIC16
Temperatura de operación: 0°C a +70°C
Tensión de salida del driver: ±5V mínimo / ±8V típico
Histeresis de entrada: 0.2-1.0V
Diseñar una interfaz RS-232 puede complicarse si hace falta buscar componentes extra para generar los voltajes que pide el estándar. Este chip resuelve eso con su bomba de carga integrada, así que no se necesitan capacitores externos ni transformadores adicionales, lo que reduce el espacio ocupado en la tarjeta y simplifica el circuito. Su bajo consumo de entre 11 y 20 mA lo hace apto para equipos alimentados por batería. Gracias a su encapsulado SOIC16, es fácil de integrar en diseños compactos y se puede soldar mediante procesos automatizados de manufactura.
Importante antes de comprar
El MAX202CSEND no incluye modo de apagado (SHDN) en su versión estándar, a diferencia de otros modelos en la serie MAX.
Aplicaciones
Equipos de medición portátiles
Instrumentación de campo
Equipos de diagnóstico portátiles
Sistemas de adquisición de datos
Interfaces industriales
Sistemas de control de procesos
Protección y Límites: Protección contra sobrecorriente
Protección contra cortocircuitos
Especificaciones técnicas
Especificaciones Técnicas
Tensión de alimentación: +5V ±10%
Número de drivers: 2
Número de receptores: 2
Velocidad máxima de datos: 120 kbps
Corriente de alimentación: 11-20 mA (típico)
Umbral de entrada del receptor: 0.8V (bajo), 1.7V (alto)
Histeresis de entrada RS-232: 0.2-1.0V
Detalles Técnicos
Embalaje: SOIC16
Capacitores externos: 0.1µF (requeridos)
Impedancia de salida del driver: 300Ω
Corriente de fuga de salida: ±10 µA (máx.)
Tiempo de habilitación: 600 ns
Tiempo de deshabilitación: 200 ns
Histeresis del receptor: 0.5V (típico)
Resistencia de entrada del receptor: 3-7 kΩ
Umbral de voltaje de entrada lógica: 0.8V (bajo), 2.0V (alto)
Corriente de pull-up: 15-200 µA
Condiciones Máximas
VCC: -0.3V a +6V
V+: (VCC - 0.3V) a +14V
V-: +0.3V a -14V
Corriente de cortocircuito: ±10 a ±60 mA
Temperatura de almacenamiento: -65°C a +160°C
Temperatura de soldadura: +300°C (máx.)
Preguntas frecuentes
¿Cuántos drivers y receptores tiene este circuito integrado? Cuenta con 2 drivers y 2 receptores independientes, configurados para comunicación serial full-duplex conforme al estándar RS-232.
¿Qué velocidad de transferencia de datos soporta? Soporta velocidades de transferencia de datos de hasta 120 kbps, compatible con el estándar RS-232.
¿Necesita componentes externos para funcionar? No requiere capacitores externos adicionales, ya que incorpora una bomba de carga integrada que genera las tensiones de salida bipolar necesarias.
¿Cuál es el rango de temperatura de operación de este componente? Opera en un rango de temperatura de 0°C a +70°C, dentro del rango comercial.
