Siemens

Siemens LN1E100 Zapata para Interruptor 1 Polo 30-100A, 65kA @120VAC, Gabinete N1-N3R

$ 55.99
Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
  • MPNLN1E100
Envío gratis a todo México
Envíos y devoluciones

Envío gratis a todo México en este producto, sin mínimo de compra.

Garantía: 3 años contra defectos de fabricación.

Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.

Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política

Descripción del producto

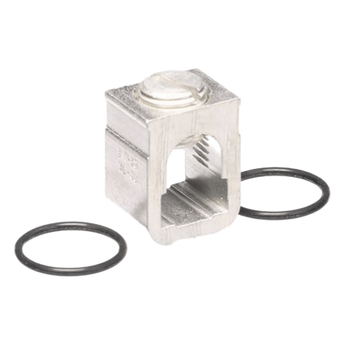

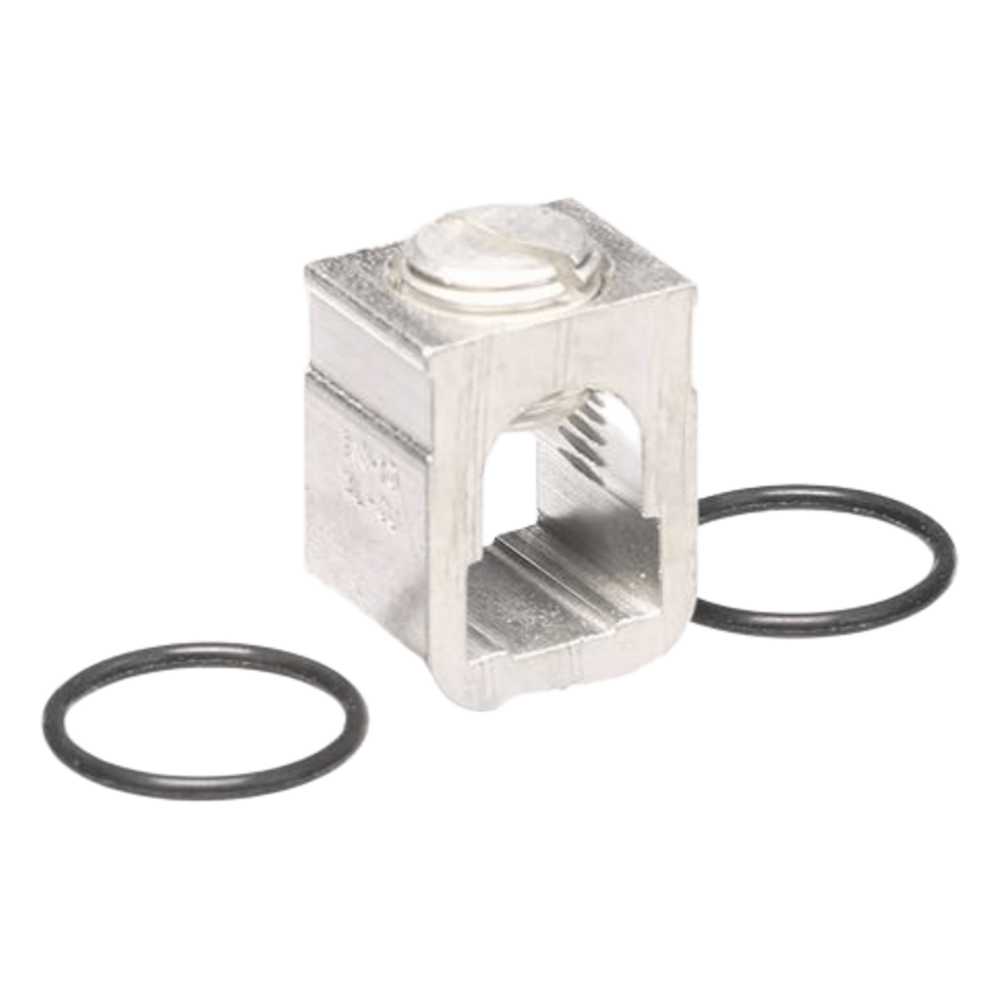

Esta zapata Siemens LN1E100 permite hacer conexiones firmes de línea y carga en interruptores de circuito, evitando fallas por mal contacto eléctrico. Es un accesorio de conexión compatible exclusivamente con interruptores Sentron ED6 de 1 polo, pensado para instalaciones eléctricas de 30 a 100 amperios. Se fija con tornillos y admite cable calibre #10 a 1/0 AWG, tanto de cobre como de aluminio.

Características principales

  • Rango de corriente: 30 - 100 A
  • Calibre de cable admitido: #10 - 1/0 AWG Cu/Al
  • Capacidad interruptiva a 120 VCA: 65 kA rms simétricos
  • Capacidad interruptiva a 240 VCA: 25 kA rms simétricos
  • Capacidad interruptiva a 277 VCA: 18 kA rms simétricos
  • Temperatura de operación: 10°C a 40°C
  • Tipo de conexión: Fijada con tornillos
  • Compatibilidad de montaje: Gabinetes N1, N3R; tableros 3WLPack, FC, SBM; panelboard P1
  • Certificaciones: UL 489 (HACR), CSA

Cuando un interruptor no hace buen contacto, el riesgo de sobrecalentamiento y fallas aumenta. Esta zapata resuelve eso: une la línea y la carga en una sola pieza fijada con tornillos, pensada específicamente para interruptores Sentron ED6 de 1 polo. Su capacidad de interrupción de 65 kA a 120 VCA la hace apta para instalaciones donde se necesita soportar corrientes de falla altas sin comprometer la seguridad. Al aceptar cable de cobre o aluminio en un rango amplio de calibres (#10 a 1/0 AWG), se adapta a distintas instalaciones eléctricas residenciales, comerciales e industriales.

Aplicaciones

  • Sistemas de distribución eléctrica
  • Protección de circuitos en instalaciones industriales
  • Equipos de control eléctrico

Especificaciones técnicas

Especificaciones técnicas

  • Aplicación: Para interruptores ED6 de 1 polo
  • Conexión: Fijados con tornillos (se deben pedir por aparte)

Normas y certificaciones

  • Certificación CSA (no UL) para ED6 de 1 polo

Capacidad interruptiva

  • 25kA RMS simétricos a 240VCA
  • 18kA RMS simétricos a 277VCA

Compatibilidad

  • Montaje en gabinetes N1 y N3R
  • Tableros 3WLPACK, FC y SBM

Dimensiones

  • W2: 3.92 pulgadas
  • W3: 4.56 pulgadas

Accesorios compatibles

  • 1 CONT. AUX
  • 1 VOLTAJE DE CONT.
  • BOBINA DE CONTROL

Preguntas frecuentes

¿Con qué interruptores es compatible esta zapata Siemens LN1E100?
Es compatible exclusivamente con interruptores Sentron ED6 de 1 polo.

¿Qué calibre de cable puedo conectar?
Acepta cable de cobre o aluminio en un rango de calibre #10 a 1/0 AWG.

¿En qué gabinetes o tableros se puede montar?
Se monta en gabinetes N1 y N3R, además de tableros 3WLPack, FC, SBM y panelboards P1.

¿Qué capacidad de interrupción tiene esta zapata?
Tiene una capacidad interruptiva de 65 kA rms simétricos a 120 VCA, de 25 kA a 240 VCA y de 18 kA a 277 VCA.
