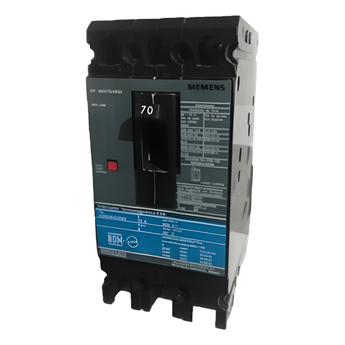

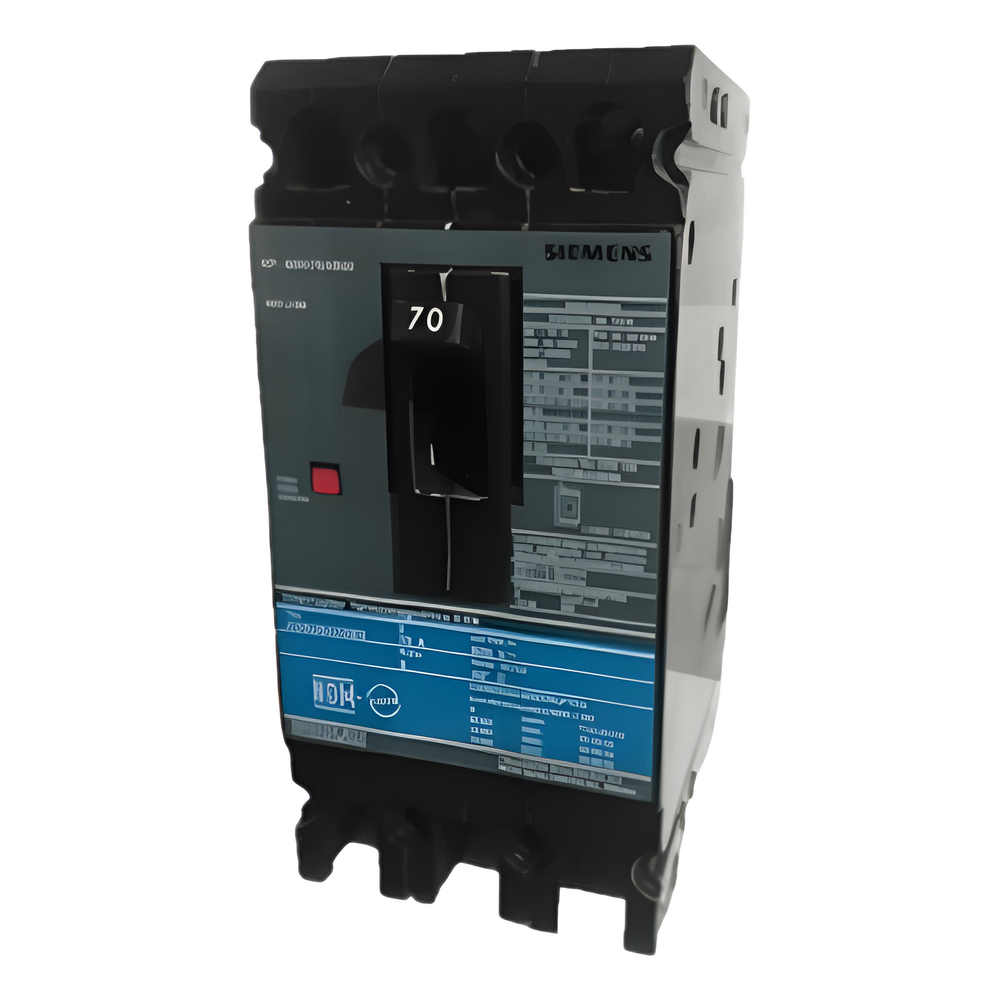

Siemens ED63B070MX Interruptor Termomagnético 3 Polos 70 A 600 VCA 65 kA Compacto

$ 5,830.99
Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
  • MPNED63B070MX
Envío gratis a todo México
Envíos y devoluciones

Envío gratis a todo México en este producto, sin mínimo de compra.

Garantía: 3 años contra defectos de fabricación.

Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.

Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política

Descripción del producto

Este interruptor termomagnético de Siemens sirve para proteger circuitos eléctricos de sobrecargas y cortocircuitos en instalaciones industriales y comerciales. Cuenta con 3 polos y una corriente nominal de 70 A, pensado para trabajar con tensiones de hasta 600 VCA. Su tamaño compacto facilita su instalación en gabinetes y paneles con espacio reducido.

Características principales

  • Número de polos: 3
  • Corriente nominal: 70 A
  • Tensión nominal: 240/480/600 VCA
  • Capacidad interruptiva: 65 kA (1 polo), 25 kA (2 polos), 18 kA (3 polos)
  • Frecuencia de operación: 400 Hz sin derating
  • Temperatura de operación: -10°C a 40°C
  • Dimensiones: 6.35" x 4.56" (161.3 mm x 115.8 mm)
  • Calibre de cable compatible: #10 a 1/0 AWG Cu/Al
  • Certificaciones: UL 489, clasificación HACR, certificación CSA (modelos de 1 polo)

En instalaciones industriales y comerciales donde el espacio es limitado, este interruptor de Siemens ofrece protección confiable en un cuerpo compacto de 6.35 x 4.56 pulgadas. Su capacidad de operar a 400 Hz sin necesidad de ajustes lo hace apto para trabajar con variadores de frecuencia y equipos sensibles, algo que no todos los interruptores permiten sin recalibrarse. Al estar calibrado para funcionar hasta 40°C sin derating, mantiene su desempeño en ambientes con temperatura elevada sin perder capacidad de protección. Además, es compatible con paneles de la serie P1 y puede montarse en gabinetes N1 y N3R, lo que facilita su integración en sistemas eléctricos ya existentes.

Especificaciones técnicas

Características principales

  • Sin zapatas principales
  • Temperatura operación: -10°C a 40°C

Normas y certificaciones

  • Certificación CSA para modelos de 1 polo
  • Diseñado para montaje en gabinete N1 y N3R
  • Compatibilidad con panelboards P1

Capacidades interruptivas

  • CA: 65kA (1P), 25kA (2P), 18kA (3P)
  • CD: 10kA (2P/3P)
  • Voltajes: 120, 240, 277, 347, 480, 600 VCA

Conexiones y terminales

  • Zapatas requeridas: LN1E100 (se deben pedir por aparte)
  • Calibre cable: #10-1/0 AWG Cu/Al
  • Tornillos: Se deben pedir por aparte

Accesorios compatibles

  • Bobina de alarma: S15ED62
  • Contactor auxiliar: U03ED62
  • Relevador de falla a tierra: GF01ED60

Dimensiones y peso

  • Dimensiones: 6.35' W1 x 3.92' W2 x 4.56' H
  • Peso: 2.0 lbs (0.98 kg)

Observaciones importantes

  • Requiere 6 zapatas del modelo LN1E100
  • Para montaje en gabinete se requiere kit MSE6
  • Se pueden conectar en forma reversible
  • Diseñado para operación a 400Hz

Preguntas frecuentes

¿Con qué paneles y gabinetes es compatible este interruptor?
Es compatible con panelboards de la serie P1 y puede montarse en gabinetes N1 y N3R, lo que permite integrarlo en sistemas de distribución eléctrica existentes.

¿Incluye las zapatas y tornillos de conexión?
No, las zapatas principales y los tornillos de conexión no están incluidos y se deben adquirir por separado; para las zapatas se requiere el modelo LN1E100.

¿Qué calibre de cable soporta este interruptor?
Admite cables de calibre #10 a 1/0 AWG, tanto de cobre como de aluminio.

¿Funciona en aplicaciones con variadores de frecuencia?
Sí, opera a 400 Hz sin necesidad de derating, lo que lo hace apto para aplicaciones especiales con equipos sensibles a la frecuencia.
