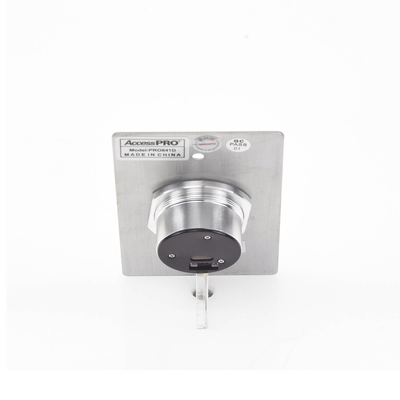

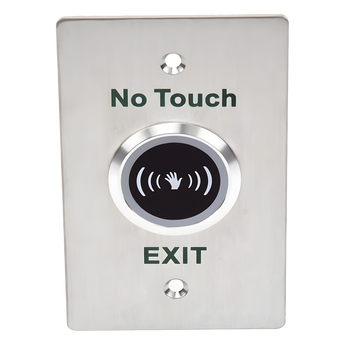

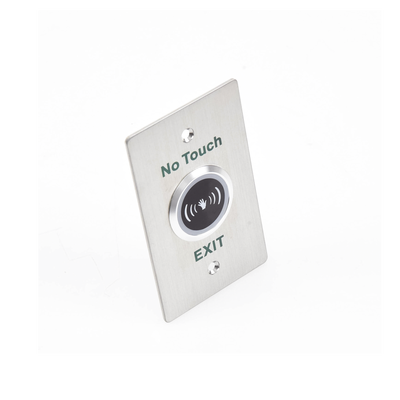

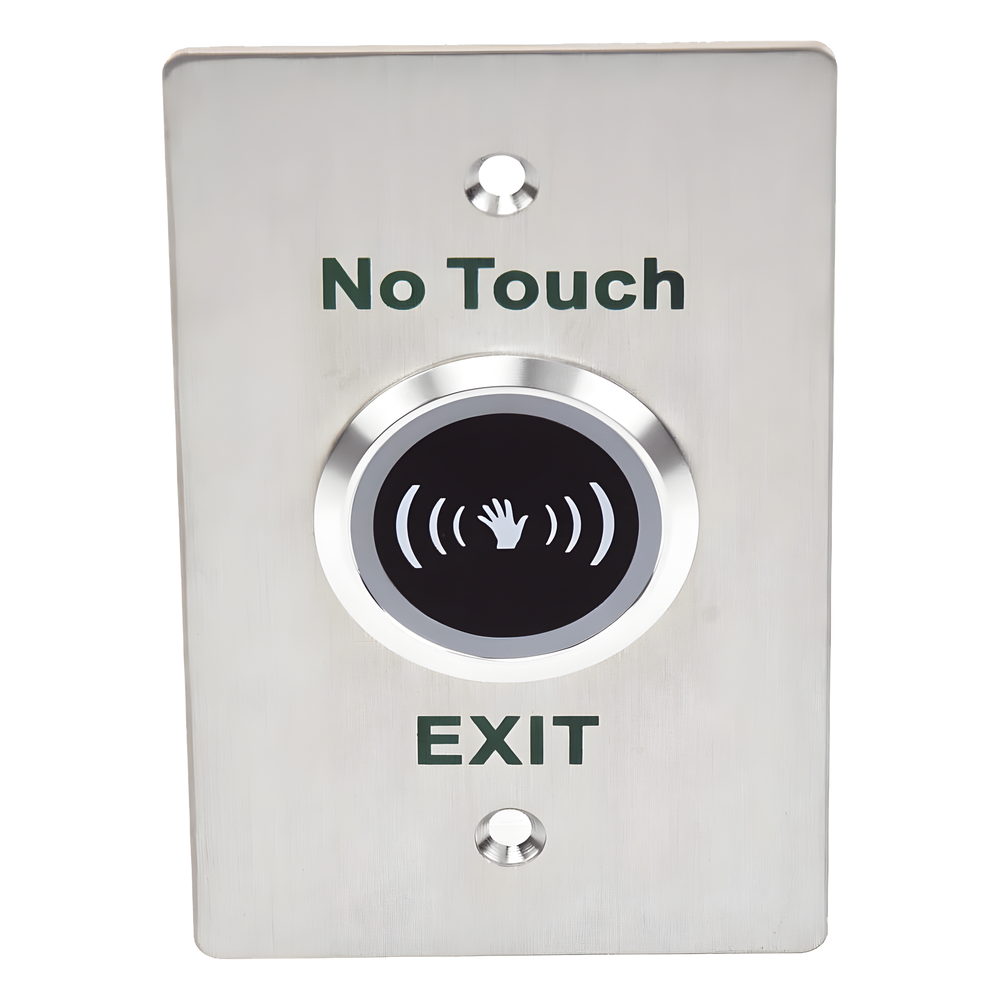

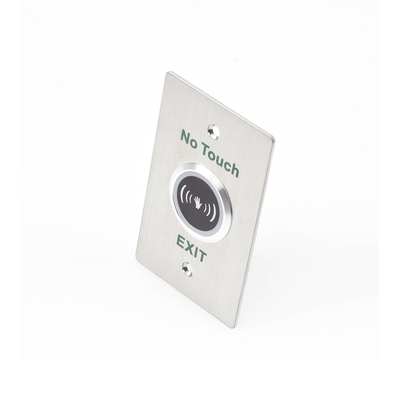

AccessPRO PRO841D Botón de Salida Sin Contacto con Sensor IR, Temporizador Ajustable e IP55
- MPNPRO841D
Envíos y devoluciones
Envío gratis a todo México en este producto, sin mínimo de compra.
Envíos a todo México por paquetería con rastreo en 2-5 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.
Devoluciones: 30 días naturales para cambios o devoluciones en empaque original sin abrir.
Descripción del producto
Este botón de salida sin contacto de AccessPRO sirve para abrir puertas, cerraduras o torniquetes con solo acercar la mano, sin necesidad de tocar nada. Usa un sensor infrarrojo que detecta la aproximación y activa un relé que libera el mecanismo de acceso. Es ideal para lugares con mucho tránsito de personas, donde se busca evitar el desgaste de un botón físico.
Características principales
- Rango de detección: 4 a 10 cm, ajustable
- Temporizador: 0.5 a 25 segundos, configurable
- Tipo de sensor: Infrarrojo (IR) de alta sensibilidad
- Durabilidad: 1,000,000 ciclos de operación
- Grado de protección: IP55 (contra polvo y salpicaduras de agua)
- Alimentación eléctrica: 12 VCC / 40 mA
- Temperatura de operación: -20 a 55 °C
- Dimensiones del equipo: 114 x 70 x 25.7 mm
- Salida de relevador: NC/NO/COM, soporta hasta 24 VCC
En puertas por donde pasa mucha gente todo el día, un botón mecánico se desgasta rápido y puede fallar. Por eso este botón usa un sensor infrarrojo: basta con acercar la mano, sin tocar nada, para que se active el mecanismo de la puerta o cerradura. Puedes ajustar qué tan cerca debe estar la mano para que responda (de 4 a 10 cm) y cuánto tiempo se mantiene abierta la puerta (de 0.5 a 25 segundos), según tus necesidades. Su protección IP55 permite instalarlo incluso en exteriores cubiertos o zonas con polvo y humedad, sin que se dañe.
Preguntas frecuentes
¿Necesito tocar el botón para que funcione?
No. El PRO841D usa un sensor infrarrojo que detecta la aproximación de la mano sin contacto físico, lo que evita el desgaste mecánico de los botones tradicionales.
¿Con qué sistemas de control de acceso es compatible?
Cuenta con una salida de relé con contactos NC, NO y COM, lo que le permite conectarse con cualquier sistema de control de acceso, cerraduras o torniquetes que use este tipo de salida.
¿Puedo instalarlo en exteriores?
Sí, tiene protección IP55, que lo hace resistente al polvo y a salpicaduras de agua, adecuado para interiores y exteriores cubiertos.
¿Puedo ajustar cuánto tiempo permanece abierta la puerta?
Sí, tiene un temporizador configurable de 0.5 a 25 segundos para controlar la duración de la activación del relé, según la cerradura o mecanismo conectado.
