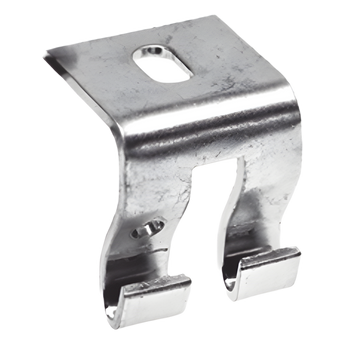

Charofil MG-51-105BM Grapa de Suspensión para Charola Malla, Acero al Carbón Calibre 12, Anchos 50 mm a 300 mm

$ 31.99
Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
  • MPNMG-51-105BM
Envío gratis a todo México
Envíos y devoluciones

Envío gratis a todo México en este producto, sin mínimo de compra.

Garantía: 3 años contra defectos de fabricación.

Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.

Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política

Descripción del producto

La grapa de suspensión Charofil MG-51-105BM es un accesorio de fijación estructural para colgar charolas tipo malla en instalaciones eléctricas e industriales. Sirve para sujetar la charola con varilla roscada u otros anclajes mecánicos, manteniendo el sistema de canalización de cables alineado y nivelado. Forma parte de las soluciones de sujeción de Charofil para charolas malla.

Características principales

  • Material: Acero al carbón rolado en frío
  • Espesor: Calibre 12 (2.7 mm)
  • Compatibilidad de ancho de charola: 50 mm a 300 mm (2 in a 11.8 in)
  • Método de fijación: Varilla roscada o anclajes mecánicos
  • Acabados disponibles: EZ, BM, GAC, EP, I304L, I316L
  • Certificación mexicana: NOM-001-SEDE-2012
  • Norma internacional: ANSI/TIA 569

Cuando necesitas colgar una charola malla del techo o una estructura, esta grapa te da un punto de sujeción firme con varilla roscada o anclajes mecánicos, sin complicarte la instalación. Su cuerpo de acero calibre 12 aguanta las cargas propias de instalaciones eléctricas e industriales, y su diseño ayuda a que la charola quede bien alineada y nivelada a lo largo del recorrido de cableado. Al ser compatible con charolas de 50 mm a 300 mm de ancho, sirve para una gama amplia de proyectos sin necesidad de piezas distintas para cada medida. Además, cumple con la norma NOM-001-SEDE-2012 y con ANSI/TIA 569, lo que da certeza de que el montaje cumple con los estándares exigidos en instalaciones de telecomunicaciones y eléctricas.

Especificaciones técnicas

Características Generales

  • Tipo de producto: Grapa de suspensión para charola tipo malla
  • Función principal: Fijación y suspensión aérea de sistemas de canalización
  • Método de anclaje: Varilla roscada u otros elementos de anclaje
  • Beneficio estructural: Sujeción segura, alineación correcta y nivelación del sistema
  • Ventaja de instalación: Instalación rápida y confiable
  • Rango de aplicación: Anchos de charola de 50 mm a 300 mm (2 in a 11.8 in)

Especificaciones Físicas y Materiales

  • Material base: Lámina de acero al carbón rolada en frío
  • Calibre de lámina: 12 (2.7 mm de espesor)
  • Acabado Electrozincado (EZ): Número de parte MG-5A1-10A5ENZ
  • Acabado Zinc + Aluminio (BM): Número de parte MG-5G9-51-105BM
  • Acabado Galvanizado por inmersión en caliente (GAC): Número de parte MG-51-205GAC
  • Acabado Pintura epóxica (EP): Disponible bajo solicitud
  • Acabado Acero inoxidable 304L (I304L): Número de parte MG-51-605INOX304
  • Acabado Acero inoxidable 316L (I316L): Número de parte MG-51-805INOX316L

Normas y Certificaciones

  • Aprobación CFE: CFE 57100
  • Norma nacional: NMX-J-511-2011
  • Norma nacional: NMX-I-279
  • Norma nacional: NMX-D-122
  • Norma nacional: NMX-H-074
  • Norma nacional: NMX-H-004
  • Norma internacional: NFPA 70
  • Norma internacional: ANSI/TIA 607
  • Norma internacional: ASTM B997
  • Norma internacional: ASTM 635
  • Norma internacional: AICREA-STD-131
  • Norma internacional: IEC 61537
  • Norma internacional: NEMA VE1
  • Norma internacional: NEMA VE2
  • Norma internacional: ASTM A36

Aplicaciones y Rango de Uso

  • Aplicación principal: Soportería para sistemas de charola tipo malla
  • Rango de anchos soportados: 50 mm a 300 mm (2 in a 11.8 in)
  • Tipo de instalación: Suspensión aérea con varilla roscada
  • Entornos compatibles: Interiores, exteriores, ambientes industriales, áreas con riesgo de corrosión (según acabado seleccionado)

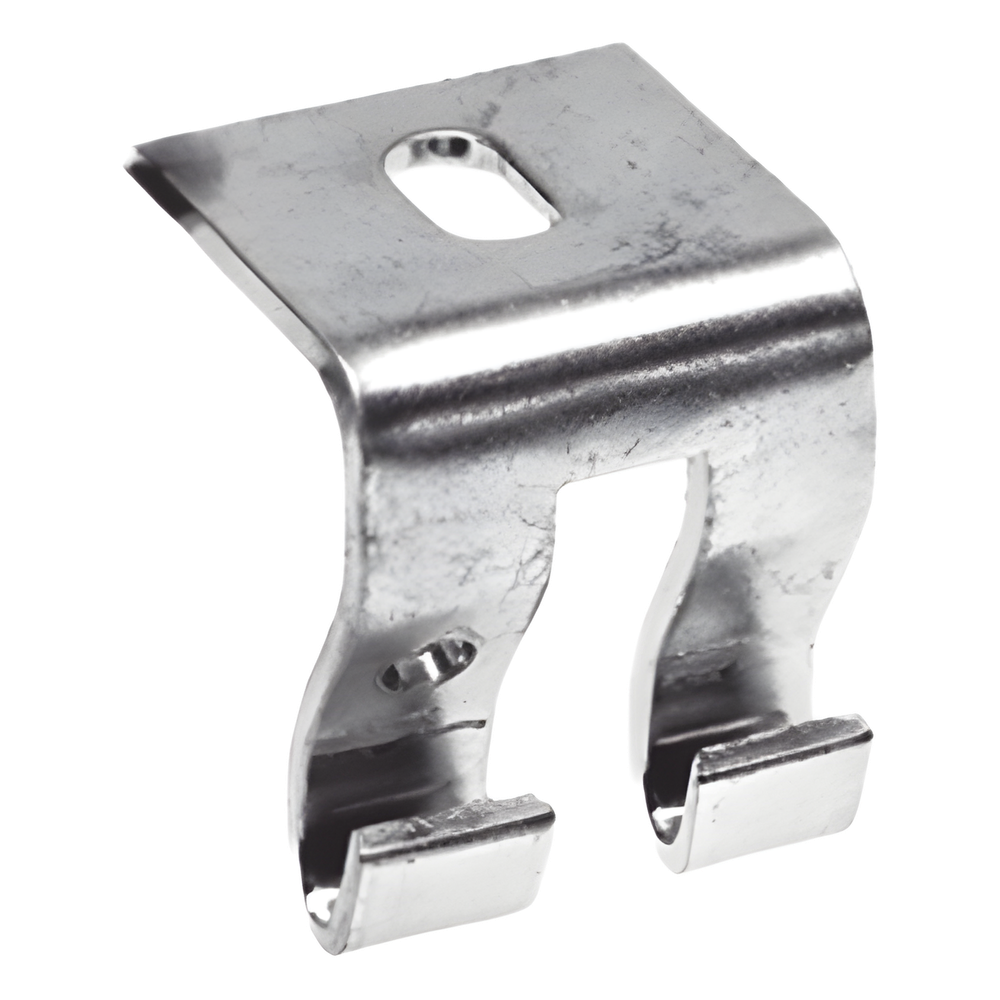

  • *Nota: La imagen del producto es de carácter ilustrativo y puede variar según la versión específica del producto y el acabado seleccionado.

Preguntas frecuentes

¿Con qué anchos de charola malla es compatible esta grapa?
Es compatible con charolas tipo malla de 50 mm a 300 mm de ancho (2 in a 11.8 in), según especifica el fabricante.

¿Cómo se instala la grapa MG-51-105BM?
Se instala mediante varilla roscada u otros anclajes mecánicos, lo que permite una fijación aérea segura y una instalación rápida en campo.

¿Qué acabados hay disponibles para esta grapa?
La fuente indica múltiples acabados disponibles: EZ, BM, GAC, EP, I304L e I316L.

¿Qué certificaciones cumple este producto?
Cuenta con certificación oficial mexicana NOM-001-SEDE-2012 y cumple con la norma internacional ANSI/TIA 569 para infraestructura de telecomunicaciones.
