Panduit

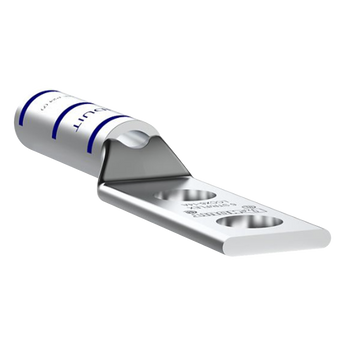

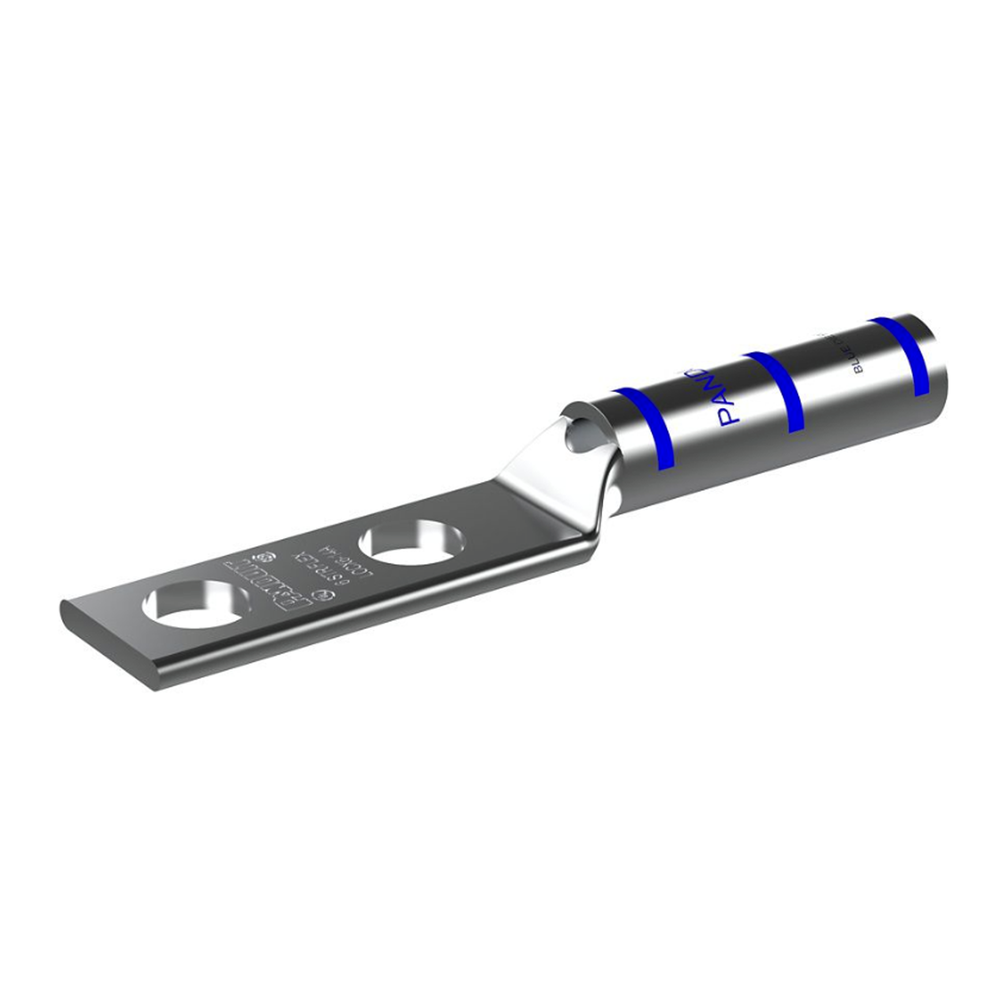

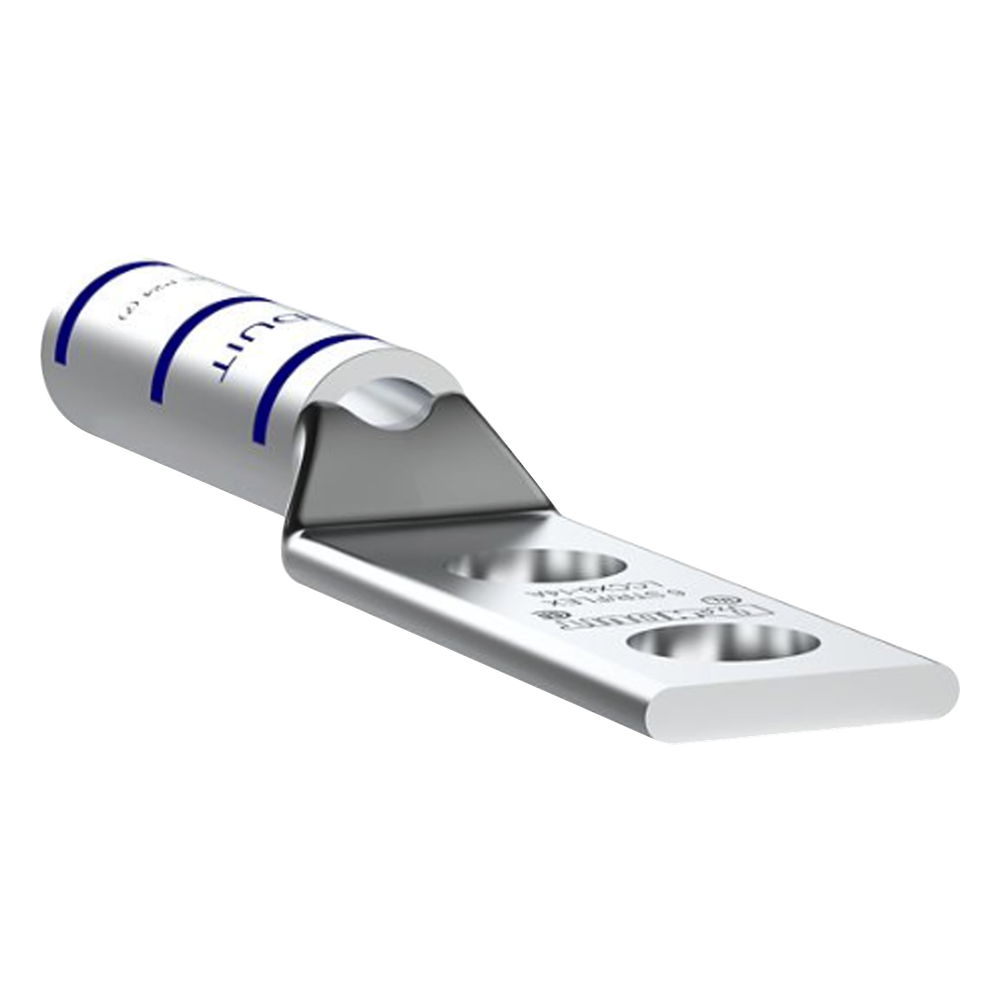

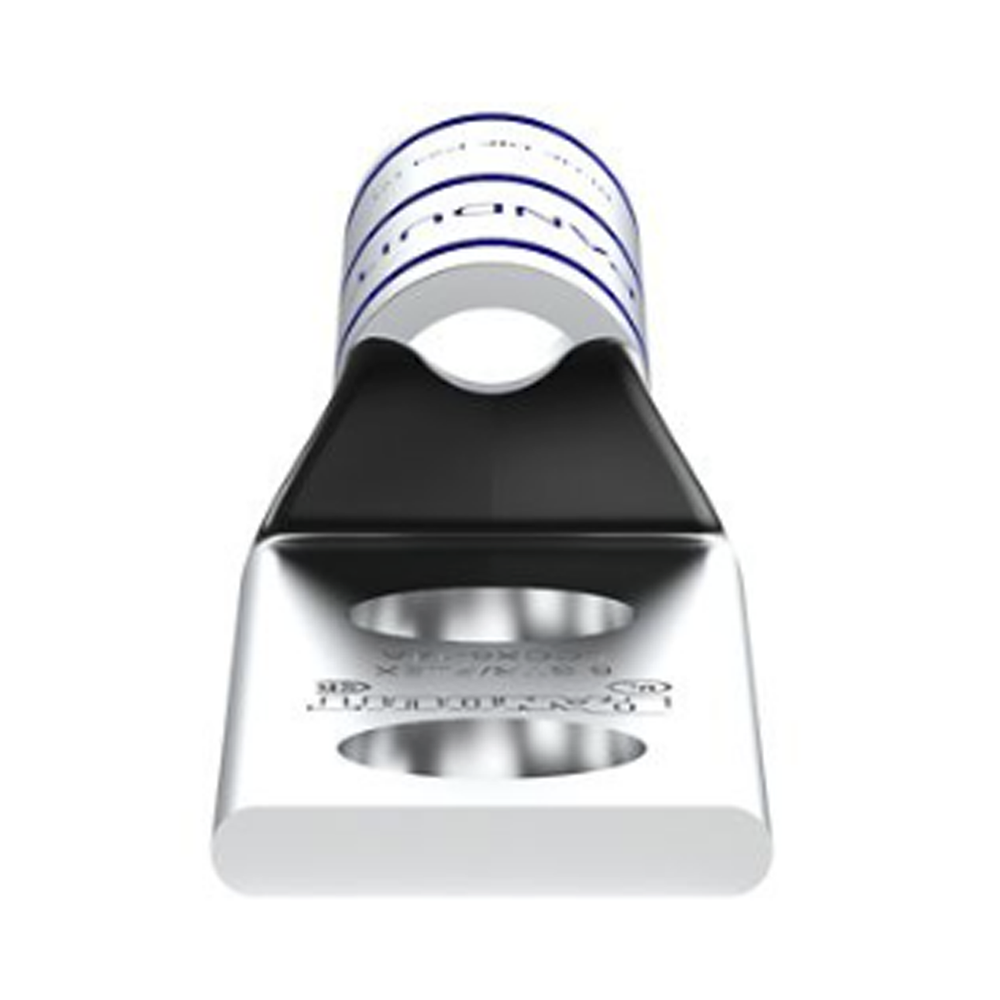

Panduit LCCX6-14A-L Terminal de Compresión Doble Ojillo Calibre 6 AWG, 35 kV, 90°C, 50 Piezas

$ 5,817.99
Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
  • MPNLCCX6-14A-L
Envío gratis a todo México
Envíos y devoluciones

Envío gratis a todo México en este producto, sin mínimo de compra.

Garantía: 3 años contra defectos de fabricación.

Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.

Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política

Descripción del producto

En tableros y subestaciones donde el cableado eléctrico exige conexiones seguras, este terminal de compresión de doble ojillo de Panduit conecta conductores calibre 6 AWG a puntos de tierra o barras. Está fabricado en cobre estañado para resistir la corrosión y soporta aplicaciones de media y alta tensión. Se vende en un paquete de 50 piezas listas para instalar.

Características principales

  • Calibre de conductor: 6 AWG
  • Tensión máxima: 35 kV
  • Clasificación de temperatura UL: 90 °C
  • Material: Cobre estañado anticorrosión
  • Espaciado entre orificios: 16 mm (0.63 in)
  • Tipo de ojillo: Doble barreno 1/4 in, compatible con tornillo prisionero de 3/8 in
  • Diámetro interior / exterior: 5.58 mm / 7.87 mm
  • Longitud total: 56.9 mm
  • Presentación: 50 piezas

Cuando se trabaja con instalaciones de media y alta tensión, cada conexión debe ser confiable, y este terminal está pensado para eso: soporta hasta 35 kV y opera de forma continua hasta 90 °C sin comprometer la conexión. La mirilla de inspección integrada permite ver que el conductor entró completamente antes de prensar, lo que evita errores comunes de instalación. El cobre estañado retrasa la corrosión, ideal para entornos industriales exigentes como subestaciones y tableros eléctricos. Además, su codificación por color y marcado de índice de matriz facilitan elegir la herramienta de prensado correcta, ya sea de Panduit, Burndy o Thomas & Betts.

Especificaciones técnicas

Dimensiones

  • Espaciado de orificio para tornillo prisionero: 0.63' (16mm)
  • Longitud de la banda del cable: 7/8' (22.2mm)

Características mecánicas

  • Tipo de producto: Conectores de compresión de cobre (talones)
  • Tipo de talón: Talón con 2 orificios para tornillo prisionero
  • Tipo de tambor: Tambor estándar con mirilla de inspección
  • Tipo de lengüeta: Estándar
  • Ángulo de lengüeta: Recto

Materiales

  • Material de base: Cobre
  • Acabado/recubrimiento: Estañado

Compatibilidad

  • Tamaño de conductor de código de cobre: 6 AWG
  • Tamaño de orificio para tornillo prisionero: 1/4' (6.4mm)

Identificación

  • Código de color: Azul
  • Número de índice de matriz Panduit™: 24
  • Número de índice de matriz Burndy: 7
  • Número de índice de matriz T & B: 7

Certificaciones

  • Cumple las normas: C22.2 n.º 65-13, 486A-486B Archivo n.º E52164

Características adicionales

  • Estañado para inhibir la corrosión
  • Tambor con codificación por color
  • Ventana de inspección
  • Nivel 3 de NEBS

Preguntas frecuentes

¿Con qué calibre de cable funciona este terminal?
Está diseñado específicamente para conductores de calibre 6 AWG.

¿Qué herramientas de prensado puedo usar con este terminal?
Es compatible con matrices de prensado de Panduit, Burndy y Thomas & Betts, gracias a su codificación por color y marcado de índice de matriz.

¿Este terminal tiene certificaciones para uso en instalaciones eléctricas?
Sí, cuenta con listado UL y certificación CSA, lo que respalda su cumplimiento normativo en subestaciones y tableros.

¿Cuántas piezas incluye el paquete?
El paquete incluye 50 piezas del terminal de compresión LCCX6-14A-L.
