FAAC

FAAC 390081 Kit de Conexión de Manguera Iluminada 110V para Barreras FAAC 615

$ 2,474.99
Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
  • MPN390081
Envío gratis a todo México
Envíos y devoluciones

Envío gratis a todo México en este producto, sin mínimo de compra.

Garantía: 3 años contra defectos de fabricación.

Envíos a todo México por paquetería con rastreo en 2 a 4 días hábiles.
Aguascalientes y zona metropolitana: entrega en 24-48 hrs.

Devoluciones: 5 días hábiles para cambiar de opinión, con el producto en el estado en que lo recibiste. Si llega con defecto o no es lo que pediste, el regreso corre por nuestra cuenta. Ver la política

Acceso vehicular FAAC 390081 FAAC 390081 Kit de Conexión de Manguera Iluminada 110V para Barreras FAAC 615 $ 2,474.99

Descripción del producto

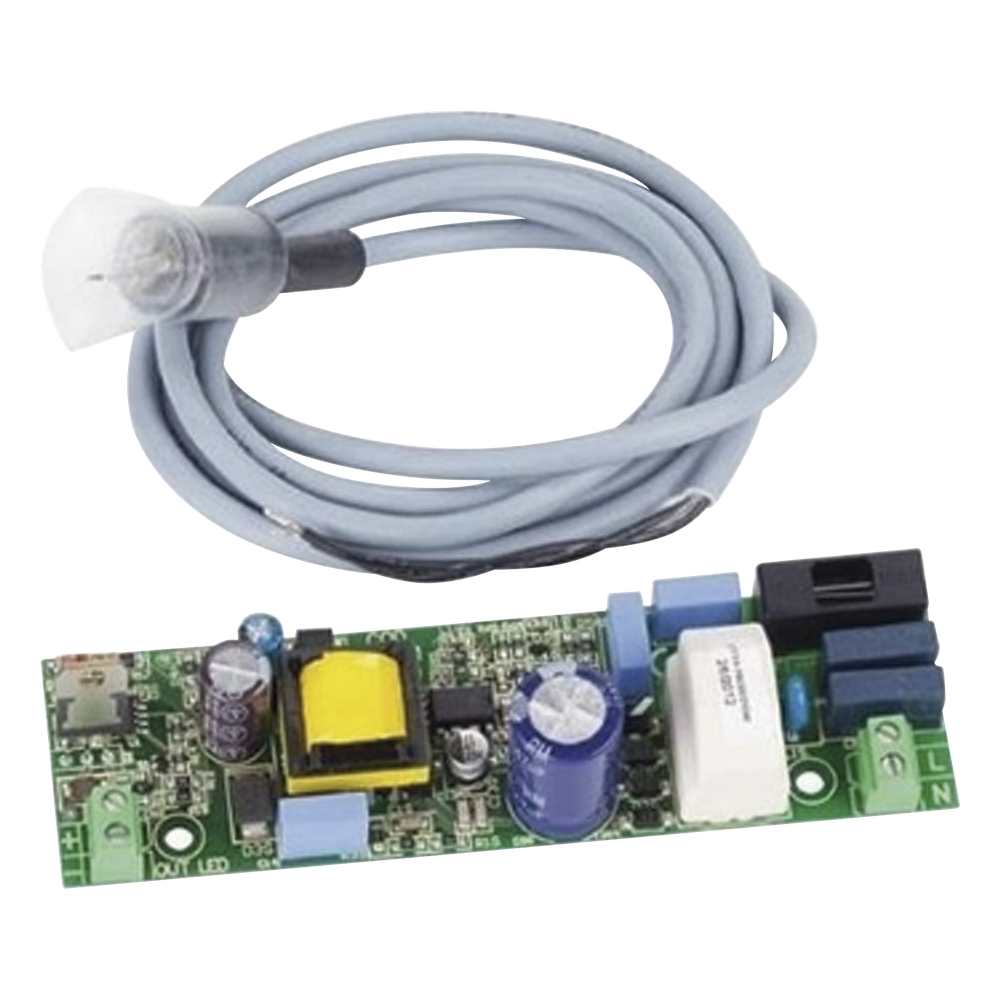

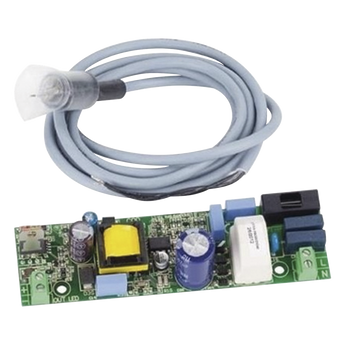

En las casetas de control de acceso vehicular, donde las barreras necesitan señalización visible día y noche, este kit de conexión FAAC 390081 permite integrar una manguera LED iluminada a las barreras FAAC 615. Incluye la tarjeta adaptadora y el cable conector necesarios para that la iluminación funcione de forma eficiente. Está pensado para instalarse en exteriores, incluso bajo condiciones climáticas exigentes.

Características principales

  • Alimentación: 110V~ - 50Hz
  • Potencia absorbida: 4 W
  • Carga máxima del motor: 800 VA
  • Corriente máxima de accesorios: 250 mA
  • Rango de temperatura de operación: -20°C a +55°C
  • Fusible F1: 6.3A - 250V
  • Fusible F2: Autorregenerable
  • Lógicas de funcionamiento: B/C, B, C, EP, AP, P, A
  • Contenido del kit: 1 tarjeta adaptadora para iluminación y 1 cable conector para manguera LED

Cuando una barrera vehicular necesita destacar en la oscuridad o en condiciones de baja visibilidad, contar con una manguera LED bien conectada marca la diferencia en seguridad. Este kit resuelve esa conexión entre la barrera FAAC 615 y la manguera LED roja FAAC, con una tarjeta adaptadora que hace la iluminación más eficiente. El fusible autorregenerable protege el circuito ante posibles fallas, y su rango de temperatura de -20°C a +55°C permite instalarlo tanto en climas fríos como en zonas muy calurosas sin preocuparse por el desempeño. Además, sus múltiples lógicas de funcionamiento dan flexibilidad para configurar cómo se comporta la iluminación según las necesidades del punto de acceso.

Especificaciones técnicas

Especificaciones Técnicas

  • Tensión de alimentación: 110V~ - 50Hz
  • Fusibles de protección: F1 = 6,3A-250V, F2 = autorregenerable
  • Lógicas de funcionamiento: B/C, B, C, EP, AP, P, A (por defecto = EP)

Conexiones

  • 1 OPEN: Dispositivo con contacto N.A.
  • 2 CLOSE: Dispositivo con contacto N.A.
  • 3 STOP: Dispositivo con contacto N.C.
  • 4 -24Vdc: Alimentación accesorios
  • 5 +24Vdc: Alimentación accesorios
  • 6 SAFE: Dispositivo de seguridad en cierre con contacto N.C.
  • 10 LAMP: Salida destellador 230Vac máx. 60W
  • 11 COURT: Salida lámpara de cortesía 230Vac máx. 40W

Funciones Programables

  • Tiempo de trabajo (0 - 10 min. a pasos de 2,5 seg.)
  • Tiempo de pausa (0 - 5 min. a pasos de 1,5 seg.)
  • Selección de lógicas de funcionamiento
  • Función predestello

Precauciones de Instalación

  • Antes de realizar conexiones, quitar la alimentación eléctrica
  • Usar interruptor magnetotérmico diferencial con umbral adecuado
  • Separar cables de alimentación de cables de mando y seguridad
  • Usar vainas separadas o cable blindado con blindaje a masa

Prueba de la Automación

  • Verificar funcionamiento correcto después de programación
  • Comprobar intervención correcta de dispositivos de seguridad
  • Realizar comprobación de diodos de señalización
  • Verificar estado de los finales de carrera

Programación de Lógicas

  • 1 Presión: Lógica B/C (Mixta B/C)
  • 2 Presiones: Lógica B (Semiautomática B)
  • 3 Presiones: Lógica C (Presencia Operador)
  • 4 Presiones: Lógica EP (Semiautomática paso-paso)
  • 5 Presiones: Lógica AP (Automática paso-paso)
  • 6 Presiones: Lógica P (Aparcamiento)
  • 7 Presiones: Lógica A (Automática)

Dimensiones y Componentes

  • Conector J1: Regleta de bornes entradas y alimentación accesorios
  • Conector J2: Conector para receptor radio
  • Conector J3: Selección funcionamiento 596 ó 615
  • Conector J4: Regleta de bornes motor 596
  • Conector J5: Regleta de bornes alimentación 230Vac
  • Conector J6: Final de carrera de apertura (N.C.)
  • Conector J7: Mando OPEN (para basculante)
  • Conector J8: Regleta de bornes destellador o luz de cortesía
  • Conector J9: Final de carrera de cierre (N.C.)

Declaración CE de Conformidad

  • Directiva 73/23/CEE y modificaciones 93/68/CEE
  • Directiva 89/336/CEE y modificaciones 92/31/CEE y 93/68/CEE

Notas Adicionales

  • Producto sometido a ensayos en configuración típica FAAC
  • FAAC se reserva derecho de modificar el producto sin previo aviso
  • Las ilustraciones son referenciales, no contractuales
  • Las especificaciones pueden variar según actualizaciones técnicas

Identificación de Componentes

  • F2: Protección accesorios
  • J2: Conector para receptor radio
  • SW1: Tecla programación
  • DL1: Diodos de señalización
  • TF1: Transformador
  • F1: Protección motor 6,3A - 250V

Funcionamiento con Sensores

  • En apertura: parada inmediata con sensor activo
  • En cierre: deceleración de 4 seg. con sensor activo
  • Modo 615: deceleración la mitad del tiempo estándar
  • Sin finales de carrera: solo tiempo de trabajo configurado

Aprendizaje de Tiempos

  • Tiempo de trabajo: 0-10 min (pasos de 2.5 seg)
  • Tiempo de pausa: 0-5 min (pasos de 1.5 seg)
  • Proceso de aprendizaje con SW1 y finales de carrera
  • Confirmación con diodos de señalización

Funcionamiento con Receptoras

  • Conector J2 compatible con receptoras bicanal RP2

Preguntas frecuentes

¿Con qué barreras funciona este kit de conexión?
Está diseñado para integrarse con barreras FAAC 615, proporcionando la conexión necesaria para la iluminación LED de señalización.

¿Necesito comprar la manguera LED por separado?
Sí, la manguera LED roja FAAC (modelo 390993) es un accesorio adicional compatible que se adquiere por separado, al igual que el accesorio de compatibilidad FAAC 615 (modelo 1049062).

¿Qué protección tiene el kit ante fallas eléctricas?
Incluye un fusible F1 de 6.3A - 250V y un segundo fusible F2 autorregenerable, que protege el circuito automáticamente.

¿Qué tipos de comportamiento de iluminación puedo configurar?
El kit ofrece múltiples lógicas de funcionamiento: B/C, B, C, EP, AP, P y A, para adaptar la iluminación a distintos escenarios de operación.
