Descripción del producto

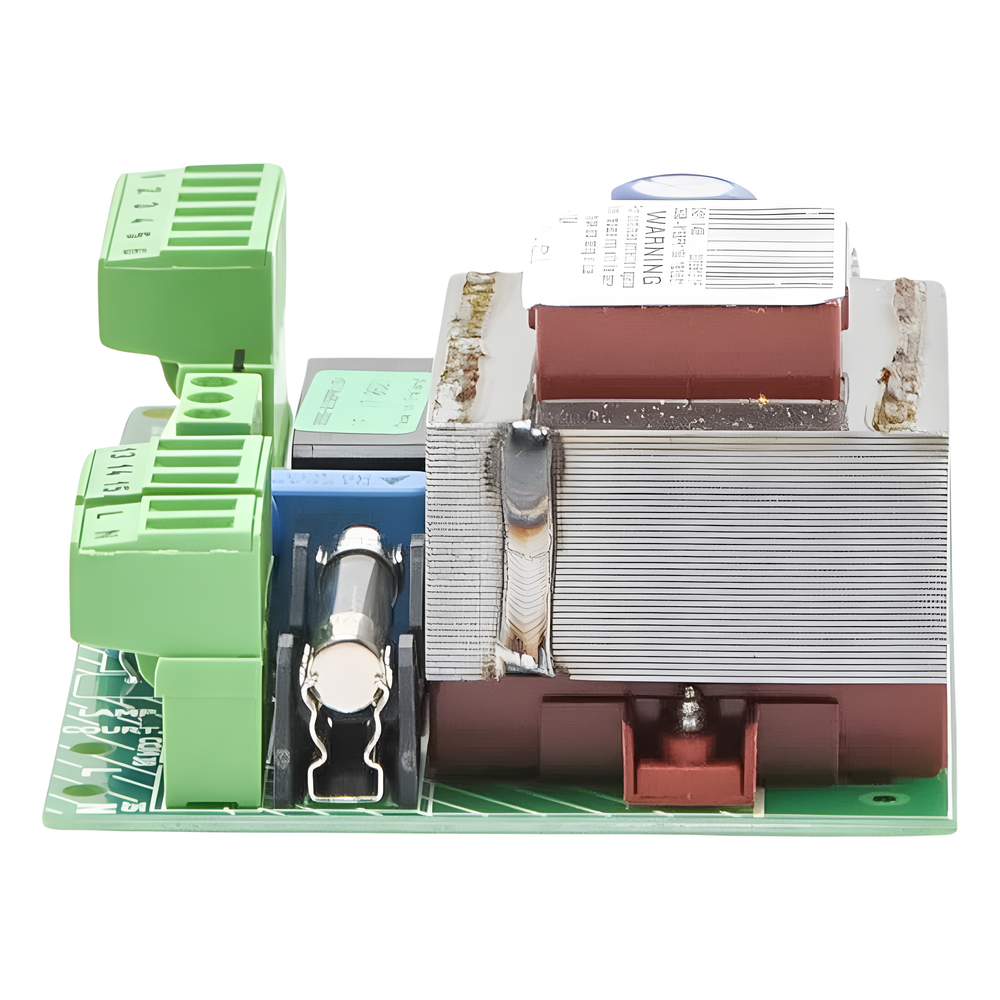

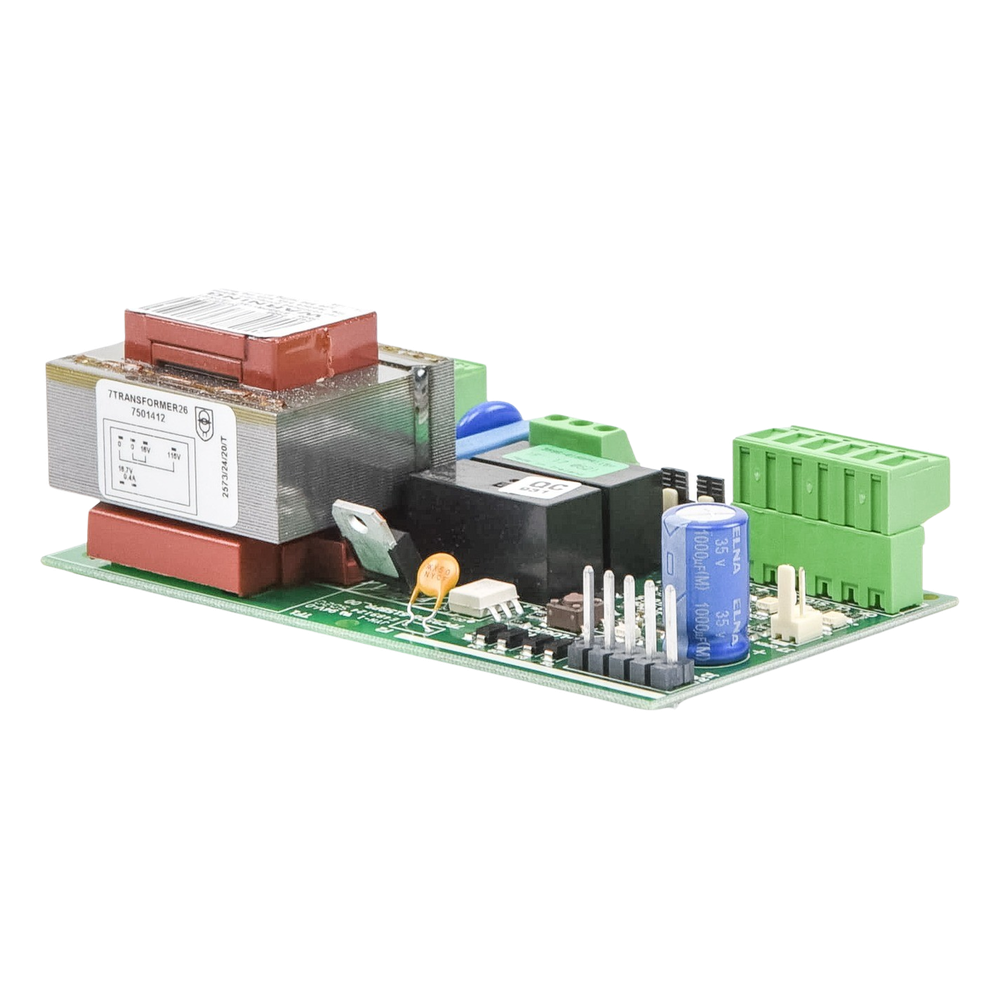

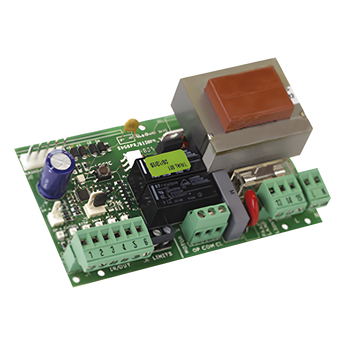

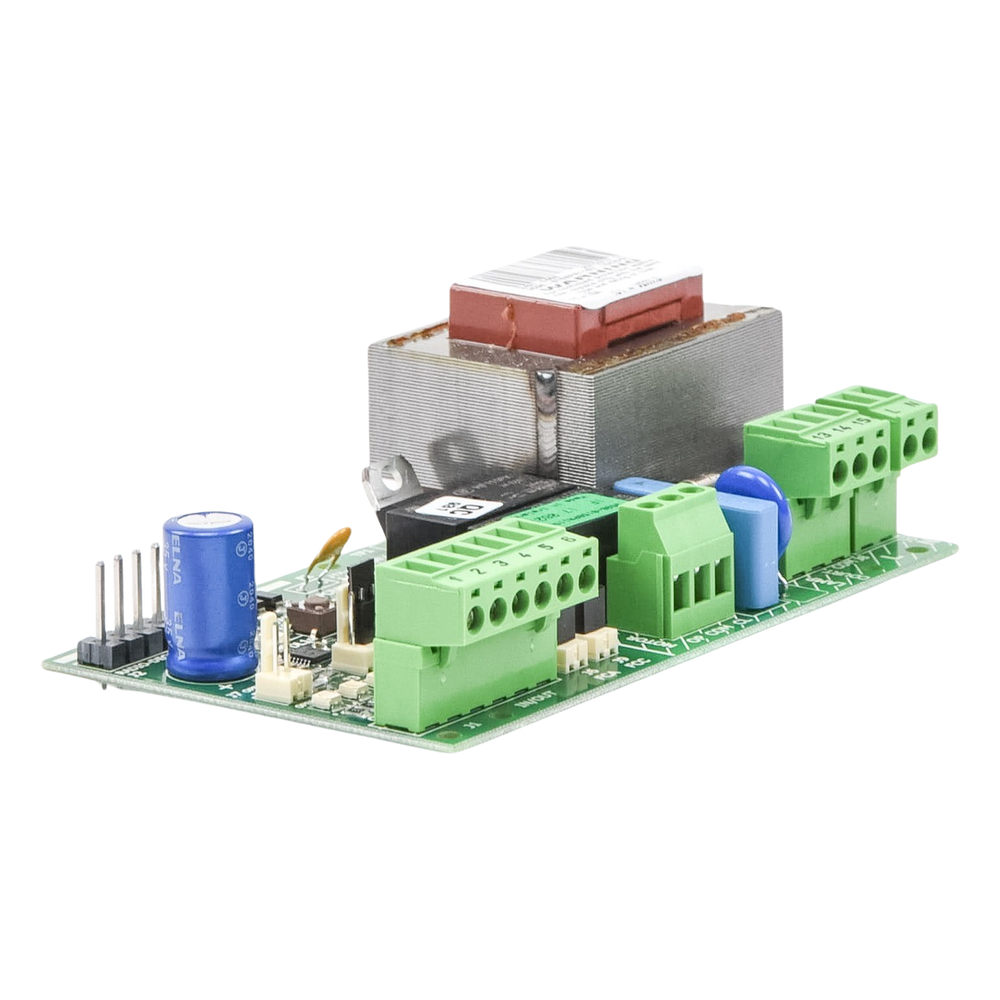

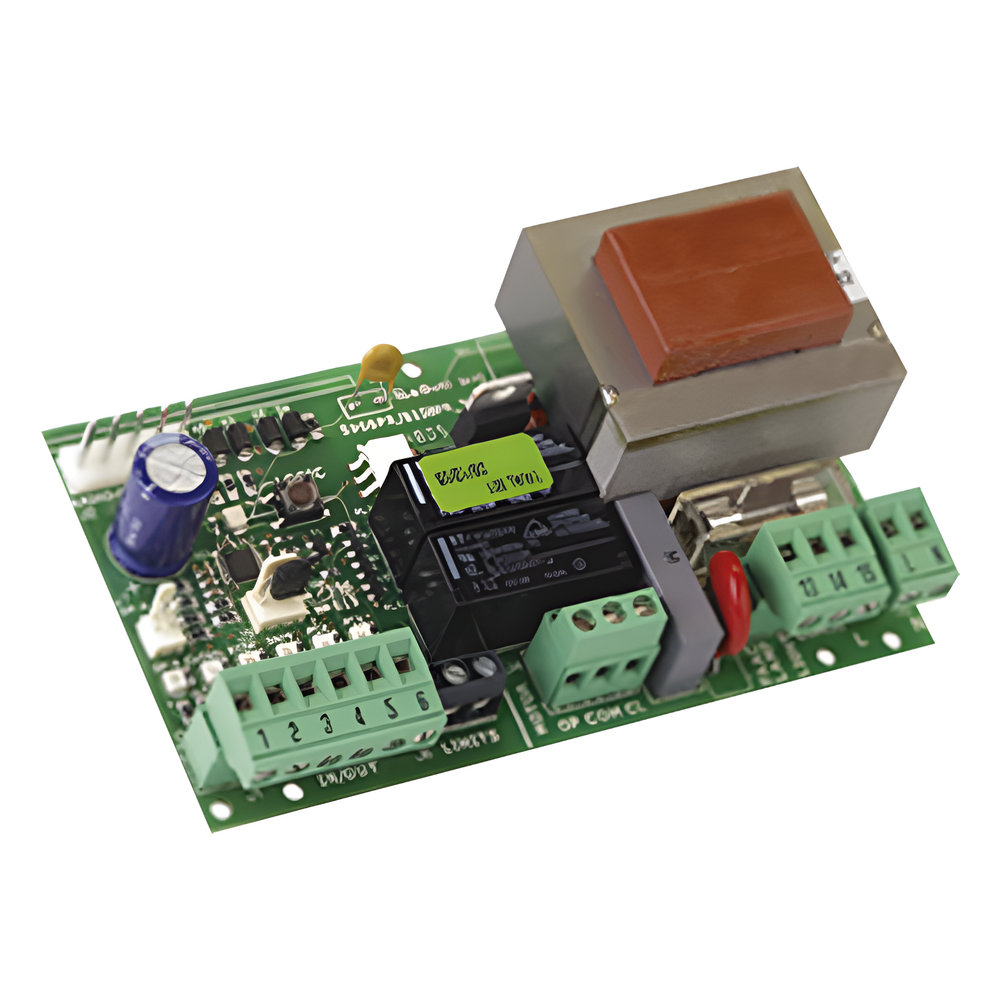

La tarjeta controladora FAAC 20228125 es un panel de control diseñado específicamente para operar con la barrera vehicular FAAC 615. Sirve para gestionar el acceso de vehículos en instalaciones corporativas, residenciales e industriales, permitiendo registrar hasta 1000 usuarios y conectarse a sistemas de control de acceso mediante comunicación RS485.
Características principales
Comunicación: RS485 para integración con sistemas de gestión
Procesador: 32 bits
Capacidad de usuarios: Hasta 1000 usuarios registrados
Alimentación principal: 110V~ 50Hz
Potencia absorbida: 4 W
Alimentación de accesorios: 24VDC
Carga máxima del motor: 800 VA
Corriente máxima de accesorios: 250 mA
Rango de temperatura de operación: -20°C a +55°C
Instalar esta tarjeta en una barrera FAAC 615 permite centralizar el control de acceso vehicular desde un solo panel, en lugar de administrar cada usuario manualmente. Gracias a la comunicación RS485, se puede integrar con sistemas de gestión más amplios, algo útil en oficinas, fraccionamientos o plantas industriales que ya tienen otros equipos de control de acceso. El soporte para hasta 1000 usuarios registrados evita reemplazar el equipo cuando crece el número de personas o vehículos que necesitan acceso. Además, su rango de temperatura de -20°C a +55°C permite instalarla en casetas de vigilancia expuestas al clima exterior sin preocuparse por el funcionamiento del sistema.
Aplicaciones
Control de barreras de acceso vehicular
Automatización de puertas basculantes
Sistemas de seguridad perimetral
Integración con sistemas de control de acceso
Gestión de aparcamientos y peajes
Especificaciones técnicas
Características técnicas
Tensión de alimentación: 110V~ - 50Hz
Temperatura ambiente: -20°C ÷ +55°C
Fusibles: F1 = 6,3A-250V / F2 = autorregenerable
Lógicas de funcionamiento: B/C, B, C, EP, AP, P, A (por defecto = EP)
Conexiones
1 OPEN: Dispositivo con contacto N.A.
2 CLOSE: Dispositivo con contacto N.A.
3 STOP: Dispositivo con contacto N.C.
4-5: Alimentación accesorios (-24Vdc / +24Vdc)
6 SAFE: Dispositivo de seguridad en cierre
7-9: Conexión motor (OP/COM/CL)
10-12: Salidas destellador y lámpara
13-14: Alimentación tarjeta (230 Vac)
Programación
Selección de lógica mediante pulsador SW1
Autoaprendizaje de tiempos (0-10 min.)
Configuración de predestello (3 seg. previos al movimiento)
Función de pausa programable (máx. 5 min.)
Lógicas de funcionamiento
B/C - Mixta
B - Semiautomática
C - Presencia operador
EP - Semiautomática paso-paso
AP - Automática paso-paso
P - Aparcamiento
A - Automática
Componentes
LED de señalización DL1
Pulsador de programación SW1
Transformador TF1
Conectores J1-J9 para distintas funciones
Fusibles F1 y F2
Condiciones de seguridad
Desconectar la alimentación antes de cualquier intervención
Instalar interruptor magnetotérmico diferencial
Separar cables de alimentación de cables de mando y seguridad
Utilizar vainas separadas o cable blindado con blindaje a masa
Verificar funcionamiento de dispositivos de seguridad después de instalación
Preguntas frecuentes
¿Con qué barrera es compatible la tarjeta controladora FAAC 20228125? Es compatible exclusivamente con la barrera vehicular FAAC 615.
¿Cuántos usuarios puede registrar esta tarjeta controladora? Soporta hasta 1000 usuarios registrados, ideal para instalaciones corporativas, residenciales e industriales.
¿Qué tipo de comunicación usa para integrarse con otros sistemas? Utiliza comunicación RS485, que permite integración avanzada con sistemas de control de acceso y gestión centralizada.
¿Qué lógicas de funcionamiento admite esta tarjeta? Admite las lógicas B/C, B, C, EP, AP, P y A, siendo EP la configuración predeterminada.
